После того, как я поднял свой домишко и поставил его на фундамент, встал вопрос о водоснабжении. Копать колодец — значит надо много денег и сил, а потом, внутри дома его не выкопаешь. Значит, нужна скважина, которую можно сделать внутри дома и заодно организовать водопровод с использованием автоматики.

Изоляция радиодеталей и паек проводов

Часто возникает необходимость надеть на резистор, конденсатор, на место пайки проводов к контактам разъемов или другую деталь, например ручки инструментов, отрезок полихлорвиниловой трубки.

Этот  термостат выполнен, как самостоятельный блок для балконного термоящика. Он был сделан по просьбе одного товарища давным-давно. А вообще часть этой схемы, схемы контроля и сигнализации, используется в составе цифрового термометра — термостата, описанного в заметке «Термостат для подвала». В случае, когда не отработает основная схема, и температура будет опускаться ниже установленной, сработает сигнализация.

Для самодельных корпусов под свои конструкции порой нужны ножки. Для своих корпусов я всегда применяю резиновые пробки от аптечных пузырьков.

Хлорное железо это самый эффективный химикат для травления печатных плат, но уж очень дорогой. Приготовить его собственными руками в резиновых перчатках можно по рецептам выписанным из журнала «Радио».

Блок питания собран по приведенной ниже схеме. В качестве сетевого трансформатора используется переделанный трансформатор звука от старого телевизора. Качество изготовления этих трансформаторов намного выше качества современных, тем более китайских. Количество витков обмоток оставлены без изменения.

Термометр, собранный по схеме номер один работает в гараже моего знакомого вот уже более тридцати лет. Это очень удобный прибор, особенно, когда лень зимой спустится в овощную банку и посмотреть температуру хранения продуктов, а тут зашел в гараж, поглядел на шкалу и все в порядке.

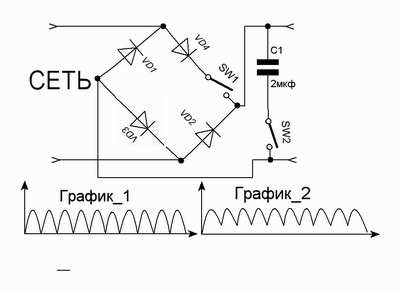

Учитывая состояние наших энергосетей, падение или увеличение напряжения в которых составляет порой десятки вольт, приходится задумываться о том, как его подтянуть к номиналу хотя бы для паяльника. У меня уже лет десять работает вот такая приставочка. Схема ее очень проста. При выключенных тумблерах приставка работает, как однопериодный выпрямитель и на выходе напряжение равно половине напряжения сети.

Это удобно, когда перерывы между пайками очень большие и полностью выключать паяльник нет резона. При включенном тумблере SW1 схема будет работать просто, как двухполупериодный  выпрямитель, это для нормальной сети, паяльник будет питаться постоянным по знаку, но переменным по величине током.

ЭЛЕКТРОННАЯ ЗАЩИТА РАДИОАППАРАТУРЫ

Однажды нам по работе пришлось осваивать наземный вариант авиационной радиостанции, если конкретнее, то блок питания для нее. Блок сложный, с большой кучей разновсяческих напряжений. Вот здесь я первый раз встретился с понятием искусственного короткого замыкания (режим КЗ), суть которого заключается в следующем.

Рассчитывать трансформатор меня научили еще в профессиональном училище в 1972году.Расчет приблизительный, но его вполне достаточно для практических конструкций радиолюбителей. Все результаты расчета округляются в ту сторону, при которой обеспечивается наибольшая надежность. И так начнем. Вам например нужен трансформатор на 12В и ток  1А т.е. на мощность Р2 = 12В х 1А = 12ВА. Это мощность вторичной обмотки. Если обмоток не одна, то общая мощность равна сумме мощностей всех вторичных обмоток.
