Самодельная зигзагообразная антенна ДМВ

     Зигзагообразная антенна широкополосна и удобна тем, что ее конструкция сравнительно проста. Это ее свойство позволяет допускать значительные отклонения в ту или иную сторону от расчетных размеров ее элементов практически без нарушения электрических параметров.

     Ее входное сопротивление в диапазоне частот в значительной степени зависит от поперечных размеров проводников, из которых выполнено полотно. Чем толще (шире) проводники, тем лучше согласование антенны с фидером. Вообще же для полотна з-антенны пригодны проводники самого различного профиля — трубки, пластины, уголки и т. п. Для увеличения направленности антенны, состоящей из зигзагообразного полотна, применяют плоский экран-рефлектор, который часть высокочастотной энергии, падающей на экран, отражает в сторону полотна антенны. Как правило, размеры экрана значительные и фаза отраженного поля зависит, главным образом, от расстояния S в данном случае S=128мм. На практике редко выполняют рефлектор в виде единого металлического листа. Чаще он представляет собой ряд проводников, расположенных в одной плоскости. По конструктивным соображениям экран не следует делать очень плотным. Достаточно, чтобы расстояния между проводниками диаметром (шириной) 3...5 мм не превышали 0,05...0,1 минимальной волны рабочего диапазона. Проводники, образующие экран, можно соединить между собой в любом месте и даже приваривать или припаивать к металлической раме. Во избежание дополнительных помех не следует допускать, чтобы проводники (полотна антенны или рефлектора) от ветра терлись либо касались друг друга.

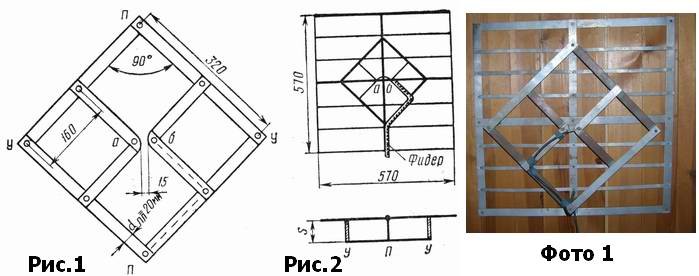

     Один из возможных вариантов антенны с рефлектором показан на фото 1. Ее активное полотно состоит из плоских проводников — планок, а рефлектор — из трубок или металлических полос. Но она может быть полностью металлической. В местах соединений элементов антенны должен быть надежный электрический контакт. Для крепления полотна антенны к плоскому рефлектору используют стойки. В точках П—П (рис. 1 и 2) стойки могут быть как металлическими, так и диэлектрическими, а в точках У—У — обязательно диэлектрическими. В ряде практических случаев приема сигналов по 21—39 каналам телевидения имеющегося коэффициента усиления (КУ) з-антенны с плоским экраном может оказаться недостаточным. Увеличить КУ можно построением антенной решетки, например, из двух или четырех з-антенн с плоским экраном.
