Автомат для проветривания теплицы своими руками

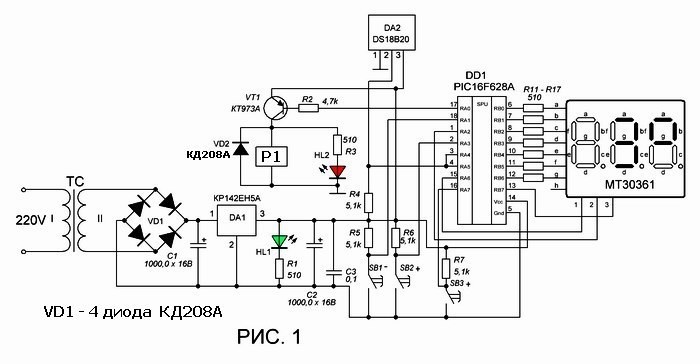

     Здравствуйте уважаемые посетители. На форуме «Все про радио» в теме «Терморегулятор», Аскар выразил желание сделать автомат для проветривания теплицы. Хочу предложить схему такого автомата, изображенную на рисунке 1.

Сразу хочу предупредить, что в «железе» схему я не проверял, нет возможности в данный момент, но все было симулировано в PROTEUS 7.7 SP2 . Схема осталась такой же, за исключением схемы ключа, что и описанная в статье «Цифровой термометр-термостат с регулируемым гистерезисом». Изменена программа микроконтроллера, работающая следующим образом. При включении устройства, во всех разрядах индикатора должны загореться восьмерки. Это проверка на работоспособность всех сегментов индикатора. Затем индикатор покажет нулевую температуру, а уж после ее и реальную температуру. Установка необходимой температуры осуществляется с помощью кнопок SB1- и SB2+. Диапазон устанавливаемой температуры – от 0… 30°С. При нажатии на кнопку SB3 и удержании ее, при помощи этих же кнопок можно задать необходимый гистерезис включения и выключения автомата. Минимальный гистерезис — +1°С, а максимальный — +10°С, может десять градусов и много, но я так, на всякий случай. После первого включения устройства, по умолчанию, гистерезис равен одному градусу. Каждый раз измененная величина гистерезиса будет записываться в память контроллера, т.е. при очередном включении автомата, гистерезис будет равен тому значению, которое было изменено ранее.

     В данном схеме в качестве ключа выбрано импортное реле, на рабочее напряжение 5В и коммутируемым током 5А. Транзисторный ключ работает след. образом. Пока температура в теплице будет ниже установленной плюс гистерезис, на выводе 17 DD1 будет присутствовать напряжение близкое к напряжению питания контроллера. Если измерять напряжение на базе транзистора VT1 (он прямой проводимости) относительно +5В, то в данном случае на ней будет почти нулевой потенциал, т.е. транзистор будет закрыт и реле обесточено, светодиод HL2 не светится. Когда температура в теплице сравняется с установленной + гистерезис, напряжение на выводе 17 DD1 упадет почти до нуля, т.е. через выходной каскад порта RA0 микроконтроллера и резистор R2, на базу этого транзистора будет подано отрицательное отпирающее напряжение. Транзистор откроется, сработает реле, засветится светодиод HL2. По всей вероятности реле своими контактами включит исполнительный механизм открывания окон. При проветривании, когда температура, снижаясь, достигнет значения установленной, на выводе 17 DD1 опять появится напряжение логической единицы – реле отключится. Я не знаю, какое вы планируете использовать исполнительное устройство, если в нем будет электронная схема управления двигателем, то можно обойтись и без реле, а сигнал управления снимать непосредственно с выхода контроллера. Учтите, что сигнал управления, снятый непосредственно с RA0 находится в противофазе, т.е. логическая единица на RA0 соответствует закрыванию форточки теплицы.

      Печатную плату я нарисовать еще не успел. Если хотите, то скачайте рисунок платы, который дан в статье «Цифровой термометр-термостат с регулируемым гистерезисом». Схемы почти одинаковые. Схему и весь проект MPLAB скачайте здесь.
