Усовершенствование блока автоматики для водопровода.

     Здравствуйте дорогие посетители. В декабре сего года я опубликовал статью «Автоматика для водопровода», в которой была представлена схема самодельного блока автоматики и контроля. На форуме «Для сада и огорода» в теме «Автоматика для водопровода» было выражено пожелание о введении в блок автоматики таймера, который бы выключал насос подачи воды в случае возникновения внештатных ситуаций.

      Как, например, у Геннадия – разрыв водопроводной трубы. Сразу хочу сказать, что данную схему «в железе» я не собирал, поэтому, кому ни будь из вас, возможно, предстоит быть первопроходцем или подождите — у меня пока кончился пенсионный лимит на комплектующие. Схема и программа микроконтроллера были промоделированы в симуляторе PROTEUS 7.7 SP2. Схема нового автомата представлена на рисунке 1.

      Перед тем, как ознакомиться с новой схемой, прочтите, пожалуйста, предыдущую статью — «Автоматика для водопровода». Основа – все тот же PIC16F628A. В схему введена кнопка SB2, с помощью которой можно устанавливать время ограничения работы насоса. Индицируются показания времени с помощью обычных светодиодов в двоичной системе счисления. Я думаю, что это трудностей вам не доставит. Десять раз выставите нужные показания, и ваш мозг спокойно будет переводить числа из двоичной системы в десятичную. Для облегчения перевода чисел, над каждым разрядом двоичного числа можно поставить десятичные числа, означающие вес каждого двоичного разряда в десятичной системе счисления, как показано на рисунке 2.

Если возникнут трудности – прошу на форум, там разберемся. При нажатии на эту кнопку через каждую секунду будут увеличиваться показания индикатора на одну минуту, и так до тридцати минут. Потом произойдет сброс до одной минуты, т.е. счетчик закольцован от 1 до 30. Числовое значение времени, выставленное вами, записывается в энергонезависимую память микроконтроллера.

      Я тут пораскинул…, и решил не делать кнопки отключения таймера. Так, что он включается всегда, когда дана команда на включение насоса и появляется напряжение питания на нем. Лучше лишний раз включить устройство, чем забыть включить таймер и попасть в ту же ситуацию, что и Геннадий. Введение регулируемого таймера теперь позволяет наполнять различные емкости в саду-огороде. Выставляете соответствующее время необходимое для заполнения той или иной бочки, открываете кран и идете…, куда-нибудь полежать. Как только установленное время закончится, насос отключится и загорится светодиод «Авария», прозвучит звуковой сигнал. Можно перенести шланг к следующей емкости, опять нажать на кнопку «Сброс», тем самым запустить устройство на новый цикл.

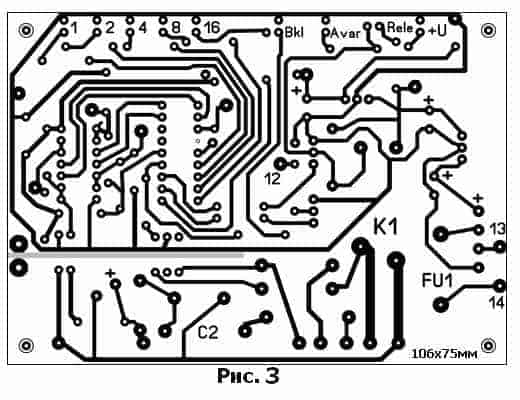

Спеша удовлетворить просьбу Геннадия, я мог, что-то допустить или что-то пропустить, так что извиняюсь. По крайней мере, в «Протеусе» все работает нормально. Рисунок печатной платы, схему и прошивку можно скачать здесь. . Успехов всем. До свидания. К.В.Ю.
