Фотореле для уличного освещения
Фотореле на двух транзисторах

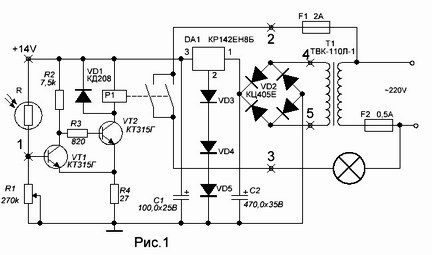

На рисунке 1 приведена схема простого реле на двух транзисторах. Нагрузка в данной схеме коммутируется с помощью реле.
Микросхемный стабилизатор напряжения, рассчитанный на выходное напряжение 12В, имеет «подпорочку» в цепи земляного вывода, состоящую из трех диодов. Диоды любые, кремниевые.

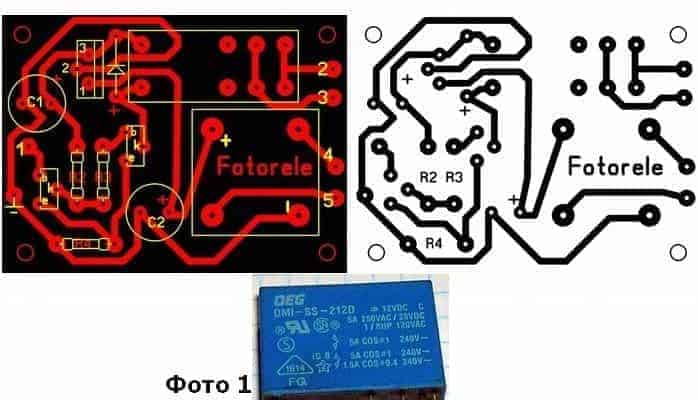

В результате на его выходе будет напряжение примерно 14В. Увеличить напряжение питания необходимо для того, что бы скомпенсировать падение напряжения на открытом транзисторе VT2 (0,6В) и резисторе R4. При рабочем токе реле 0,05А, падение напряжения на нем составит 1,35В. При питании реле напряжением, меньшим необходимого, уменьшается скорость срабатывания реле, что увеличивает время дребезга его контактов, увеличивает контактное сопротивление, все это ведет к преждевременному выходу реле из строя. В качестве сетевого трансформатора используется трансформатор выходной кадров от ламповых телевизоров. В качестве R можно применить практически любой фоторезистор. Реле, примененное в схеме, показано на фото 1. Для его же и разработана печатная плата.
Схема работает следующим образом. В светлое время суток сопротивление фоторезистора мало и транзистор VT1 открыт и напряжение на его коллекторе недостаточно для открывания транзистора VT2. Следовательно, реле обесточено. При наступлении темноты сопротивление фоторезистора R увеличивается и в определенный момент транзистор VT1 закрывается, а VT2 – открывается, срабатывает реле и своими контактами включает осветительные лампы. Схему и рисунок печатной платы можно скачать здесь.
2 комментария к “Фотореле для уличного освещения”
Спасибо.
Собрал данную схему. Всё работает. Вместо указанного на фото реле, поставил автомобильное на 12В.
Печатную плату брал ту, что указана в статье. В связи с этим возник вопрос к автору печатной платы.
На схеме R1 есть, а на печатной плате я его так и не нашел.
Вместо R1 номиналом 270К можно поставить практически любой другой переменный резистор. Практически любого номинала. У меня схема работает уже при номинале R1 в 2.5К
Здравствуй, Александр. Резистор R1, это подстроечный многооборотный резистор и крепится к корпусу устройства, а не к печатной плате. Ты можешь дорисовать плату под свой резистор.
