Управление влажностью в помещении

     Определенный уровень влажности в помещении, это одно из основных условий комфортного проживания для человека. От уровня влажности напрямую зависит наше здоровье, особенно в зимнее время

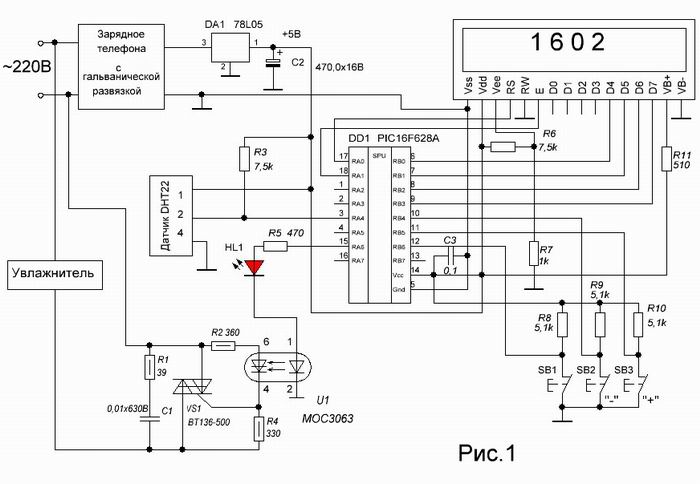

года, когда включенные обогревательные приборы сильно высушивают воздух. В продаже появилось много разных увлажнителей воздуха в помещении. Но для настоящего радиолюбителя это не интересно. Поэтому привожу простенькую схему для повторения. Схема показана на рисунке 1.

     Основой всей схемы является микроконтроллер PIC16F628A. В качестве датчика влажности применен цифровой датчик DHT22. Кроме влажности датчик измеряет и температуру окружающего воздуха. Датчик измеряет влажность и температуру с точностью до десятых долей. Вся информация отображается на жидкокристаллическом двухстрочном индикаторе. Для управления непосредственно увлажнителем применен симисторный ключ с оптической развязкой, собранный на симисторе ВТ136-500 и оптосимисторе МОС3063. Для питания данной схемы используется готовый импульсный блок питания от зарядного устройства телефона. Вторичное напряжение с выхода этого блока питания должно быть гальванически развязано от напряжения первичной сети 220 вольт. Для питания микроконтроллера стабильным напряжением 5 В применен интегральный стабилизатор 78L05, его можно заменить на КР142ЕН5А. При самостоятельной разводке печатной платы под данную схему, конденсатор фильтра С3 должен быть размещен, как можно ближе к соответствующим выводам питания микроконтроллера. В качестве индикатора включения увлажнителя применен светодиод HL1.

Для установки уровня влажности, при котором произойдет выключение увлажнителя, используются две кнопки SB2 — уменьшение и SB3 — увеличение. Диапазон порога включения увлажнителя снизу, для упрощения программы, я не ограничивал. Поэтому можно выставить значения от 0,1… 99,9%. Например, вы выставили порог влажности на уровне 60%, а уровень гистерезиса, равный 10%, то при шестидесяти процентах увлажнитель будет выключаться, а при пятидесяти — включаться. Возможно, по идее, надо бы сделать по-другому. Выставлять кнопками уровень включения увлажнителя, подразумевая, что он выключится, когда уровень влажности увеличится на выставленный гистерезис. Потом, может быть, перепишу, а пока только так. Для удобства установки требуемой влажности в таком широком диапазоне величин, скорость изменения показаний устанавливаемой влажности, не постоянна. Сначала показания меняются через 0,5 секунды. После десяти изменений скорость возрастает. Гистерезис включения и выключения увлажнителя устанавливается теми же кнопками, но при нажатой кнопке SB1. Скорость смены цифровых значений при установке гистерезиса постоянная и довольно большая. Я не думаю, что вам будет необходимо устанавливать гистерезис с точностью до десятых долей процента. Ну, пробежите две, три десятых. Максимально возможная величина гистерезиса — 25,5%, минимальная — 0,1%. Все, выставленные вами параметры записываются в энергонезависимую память контроллера и при выключении питания все настройки сохраняются.
     Конечно, вместо зарядного устройства можно применить и трансформаторный блок питания, в принципе оно и к лучшему, т.к. надежность ИИП желает быть и получше. Печатную плату не разрабатывал, не успеваю выполнять ваши пожелания.

Скачать проект
