Солнечный коллектор гелиостат

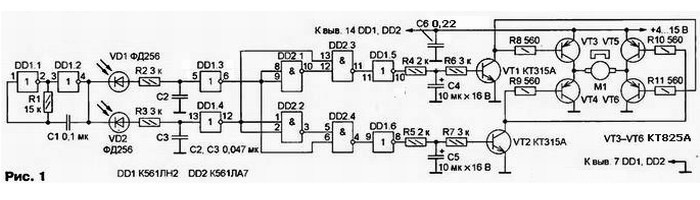

     Здравствуйте дорогие читатели. В мае 2002 года в журнале «Радио» была опубликована статья И. Цаплина -«Гелиостат». Полностью статью можно прочитать в журнале, скачав его в интернете. Схема изображена на рис 1. Гелиоустановка — устройство для сбора тепловой энергии Солнца (Солнечный коллектор), переносимой видимым светом и ближним инфракрасным излучением. В отличие от солнечных батарей, производящих непосредственно электричество, солнечный коллектор производит нагрев материала-теплоносителя.

     С того самого времени и появилось желание сделать гелиоустановку для нагрева воды для хозяйственных нужд в теплое время года. Мечтать не вредно. До сих пор руки у меня до этого так и не дошли. По этому хочу вам предложить только свой вариант печатной платы устройства и поразмыслить о выборе двигателя для этого устройства.

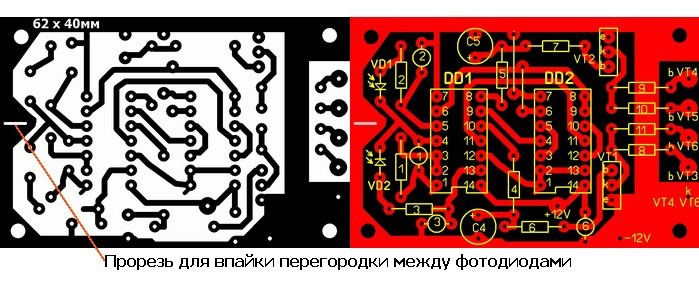

     Плата изготовлена из одностороннего фольгированного стеклотекстолита, а не из двустороннего, как в статье, что упрощает ее изготовление, имеет меньшие размеры – экономим стеклотекстолит. Радиаторы с мощными транзисторами предполагалось вынести на основное шасси. Для упрощения разводки печатных проводников и уменьшения количества перемычек были поменяны местами ячейки DD1.3 и DD1.5 микросхемы DD1. Электролитический конденсатор С6 заменен неполярным на 0,22мкф, а непосредственно сами электролиты общей емкостью 10000,0 х 25в, также вынесены на основное шасси.

Транзисторы TIP105 TIP107

      При использовании двигателей с полным током нагрузки до 3А, в качестве транзисторов переключения можно использовать КТ853Г, имеющего постоянный ток коллектора – 8А при напряжении коллектор – база — 45 вольт. Мощность коллектора равна 60 ватт. Можно применить зарубежный транзистор TIP107, параметры, которого приведены в таблице 1. При токах потребления до восьми ампер необходимо применение транзисторов КТ825А.

Двигатели ДПМ

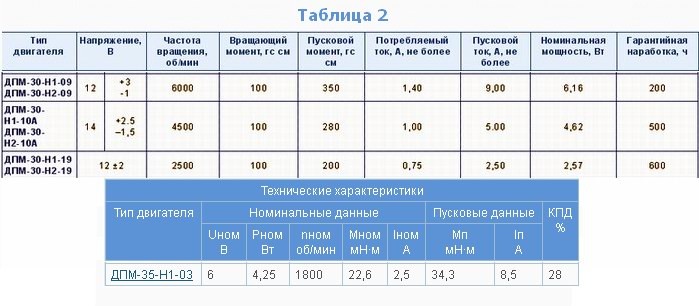

     По данной схеме для поворота гелиоустановки можно использовать двигатели постоянного тока с возбуждением от постоянных магнитов, направление вращения, которых изменяется в зависимости от полярности напряжения питания. Данные на некоторые двигатели, которые можно применить не изменяя схемы, приведены в таблице 2 и на рисунке 2.

Электродвигатели МЭ218,МЭ14-А, МЭ202, МЭ226, МЭ236, МЭ268

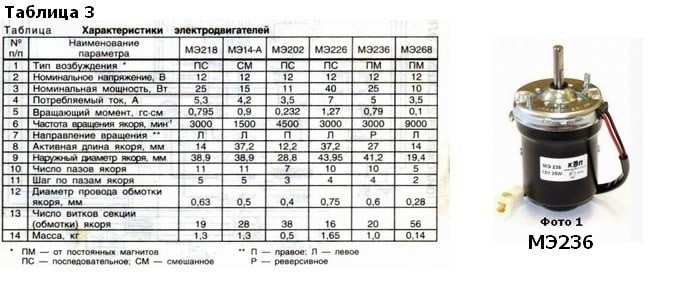

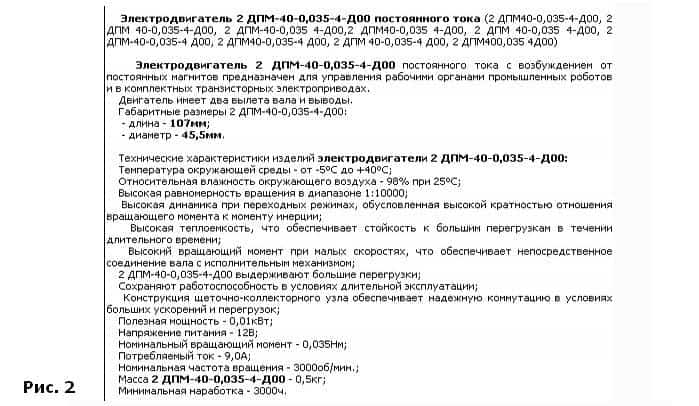

      Но стоимость таких двигателей, по крайней мере для меня, очень высока. Например двигатель 2 ДПМ-40-0,035-4-Д00 стоит порядка пяти тысяч. Исходя из этого лучшим вариантом могли бы быть двигатели от автомобилей, которые можно приобрести и б\у. В таблице 3 приведены данные на некоторые двигатели применяемые а автомобилях. Нас конечно интересуют двигатели с возбуждением от постоянных магнитов, это МЭ236 и МЭ268. Лучше конечно движок МЭ236 от отопителя. Стоимость его порядка тысячи руб. Ток потребления данного двигателя 5 ампер, так что управлять им должны КТ825 с соответствующими радиаторами. По моему мнению двигун подходящий. Имея ввиду, что вес теплообменника установки не так уж и мал, поворачивать его в сторону Солнца планировалось с помощью своеобразного редуктора, но об этом, я думаю, в следующей статье посвященной гелиоустановке. Рисунок печатной платы можно скачать здесь. Успехов всем. До свидания. К.В.Ю.
