Контроль температуры в термоящике.


В настоящее время на прилавках магазинов появилось много разнообразных термометров-термостатов, способных поддерживать температуру на определенном уровне в определенных объемах. Можно найти и термостат для использования в термоящике для хранения овощей. Многие из них не имеют функций контроля и сигнализации в случае внештатных ситуаций, таких как неисправность нагревательных элементов, выход из строя коммутирующих ключей, выход из строя самого термостата.

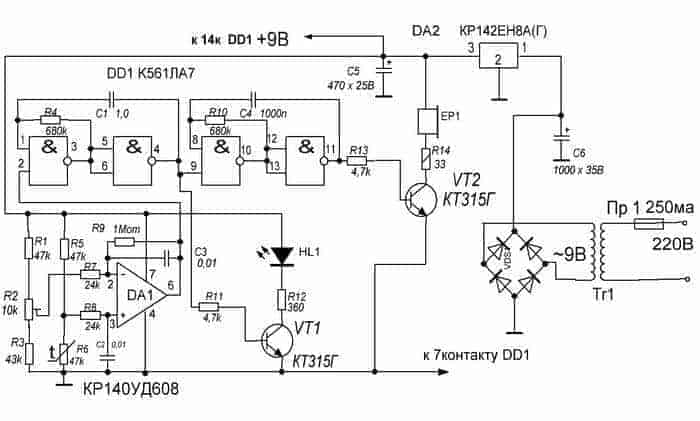

      На рисунке приведена простенькая схемка, реализованная на трех микросхемах и двух транзисторах, предназначенная для контроля понижения температуры ниже установленной. Схема термореле собрана на операционном усилителе, микросхеме DA1, которая работает в режиме компаратора. Установка нужной температуры срабатывания устройства защиты от переохлаждения продуктов, находящихся в термоящике, производится при помощи многооборотного, подстроечного резистора R2 и выбирается порядка +1 градуса.

     В качестве резистора R6, можно применять любые терморезисторы с отрицательным ТКС (температурный коэффициент сопротивления). То есть их сопротивление увеличивается, если температура уменьшается. Номинал этих резисторов тоже не критичен. Спокойно ставьте любые от 10 до ста килоом. Если, например вы берете резистор R6 на 10ком, то параллельно меняйте на 10ком и резистор R5. И так, температура в ящике начинает падать, значит, начинает расти сопротивление резистора R6. Соответственно увеличивается напряжение на неинвертирующем входе операционного усилителя ( вывод 3 DA1) и когда оно превысит напряжение на инвертирующем входе, изменится напряжение на выходе от примерно нуля, до примерно, напряжения питания, где-то до 8,5 вольт при девяти вольтах питания. Появление напряжения на выходе DA1, вывод 6, разрешит работу генератора, собранного на микросхеме DD1. Транзистор VT2, работающий в качестве импульсного усилителя усилит все, что творится на выводе 11 микросхемы DD1, и в звуковом излучателе вы услышите звуковые сигналы. Генератор генерирует пачки импульсов с частотой один герц и наполнением в один килогерц. Помимо этого, напряжение с выхода 4 DD1 подается на транзистор VT1, который в свою очередь очень начнет включать, выключать светодиод с частотой в один герц. В качестве излучателя можно использовать любой подходящий динамик. Резистором R14 можно регулировать громкость звука. Схема собрана на печатной плате.

     Терморезистор соединен с основным блоком скрученной парой проводов. На резистор и часть провода надета термоусадочная трубка. Выпрямительный мост можно ставить практически любой, так как напряжение всего 9 вольт, а ток потребления порядка 100миллиампер.
До свидания. К.В.Ю.

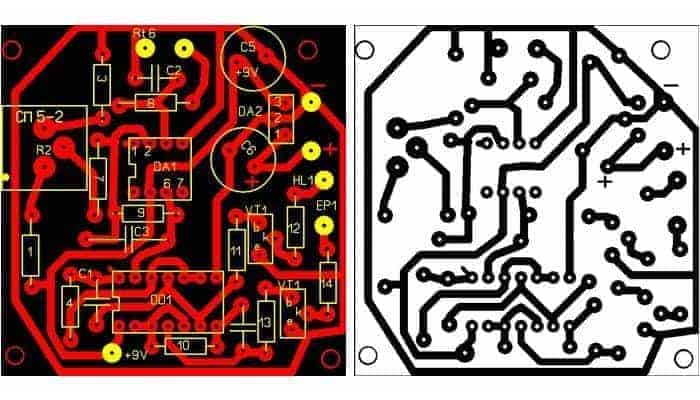

Скачать схему и рисунок печатной платы. Сторож для термоящика (453 Загрузки )
