Регулятор температуры в салоне автомобиля

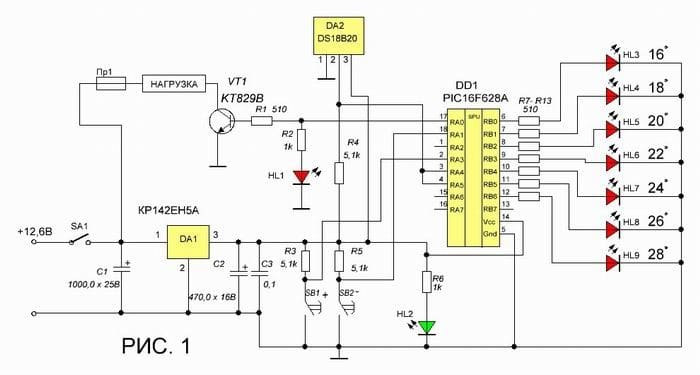

     В общем, это устройство, схема которого показана на рисунке 1, разрабатывалось по просьбе и представляет собой термостат для поддержания определенной температуры в салоне автомобиля.

     Основой схемы является микроконтроллер PIC16F628A. Индикации реальной температуры в схеме нет, что еще больше упрощает и так простенькую схему. Индицируется только температура, которую надо поддерживать и не в цифровом виде, а с помощью светодиодов, каждый из которых соответствует определенной температуре термостатирования. Дискретность изменения равна двум градусам и устанавливается при помощи двух кнопок SB1 и SB2. К сожалению, мне не сообщили не вид нагрузки, т.е. чем будет управлять данный термостат, ни коммутируемую мощность. Поэтому транзистор КТ829 можно заменить на более мощный КТ827А или поставить в качестве ключа полевой переключательный транзистор. Например, IRL2505 или подобрать другой, подходящий этой же фирмы «International Rectifier». Смотрим таблицу. Лучше выбирать транзисторы, имеющие в своем обозначении букву L, такие транзисторы рассчитаны на управление логическими уровнями.

     Как я уже писал, температуру в салоне устанавливают при помощи двух кнопок. Для увеличения поддерживаемой температуры нажимаем на кнопку SB2. Если на кнопку нажимать кратковременно, то переключение на нужную температуру будет происходить пошагово на следующий уровень, если кнопку удерживать, то переключение будет автоматическим, через каждые полсекунды. Точно также работает кнопка на уменьшение температуры. Алгоритм работы программы контроллера следующий, если температура в салоне автомобиля ниже установленной, то на выходе RA0, вывод 17 микроконтроллера, будет присутствовать напряжение близкое к напряжению питания, примерно 4,5 вольта, если температура в салоне автомобиля выше установленной, то напряжение будет равно почти нулю. Чтобы исключить беспорядочные переключения нагрузки вблизи порога равенства реальной и установленной температуры, в программу введен гистерезис равный одному градусу. Например, если установлена температура 22?С, то смена уровня на выводе 17 произойдет при температуре в салоне равном 23?С.
     Микросхема стабилизатора напряжения для питания процессора и его «окружения» установлена на небольшой теплоотвод. Величина радиатора для управляющего транзистора зависит от мощности нагрузки. Например, для транзистора IRL2505, у которого сопротивление открытого канала равно всего 0,008Ом, при токе стока равному 10А, радиатор вообще не нужен. Потому что выделяемая на нем мощность в данном случае будет всего Р = IxIx R = 10x10x0,008 = 0,8Вт.
     В схеме не предусмотрена защита мощного транзистора по току, поэтому предохранитель обязателен. Для уменьшения тока потребления данной схемой можно обычные светодиоды заменить цветными сверхъяркими и подобрать для них другие номиналы резисторов. При одной и той же яркости свечения эти светодиоды потребляют намного меньший ток.
     В «железе» я данный термостат не пробовал. Схема и программа были промоделированы в протеусе.

     Рисунок печатной платы, проект в протеусе и коды программы можно скачать здесь.

Терморегулятор для автомобиля (1038 Загрузок )
