Блок питания для электронно-механических часов

В данной статье будут рассмотрены несколько простых схем блоков питания для электронно-механических часов с выходным напряжением 1,5 вольта. Возможных вариантов построения схем источников питания – шесть, но можно из отдельных узлов этих схем составить и другие версии БП.

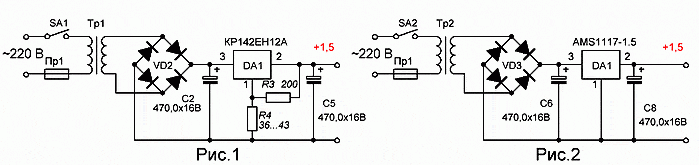

На рисунке 1 приведена схема с сетевым трансформатором.

Ток потребления электронно-механических часов не большой и поэтому в качестве понижающего трансформатора подойдут практически любые маломощные трансформаторы с выходным напряжением порядка пяти вольт. Трансформатор Тр1 является разделительным трансформатором, что исключает попадания фазы первичной сети на элементы схемы часов. Предохранитель можно применить на 0,15А. Диодный мост — практически любой, можно собрать из отдельный диодов. Все схемы были нарисованы на одном листе и поэтому такая странная нумерация элементов. В данной схеме в качестве стабилизатора использована отечественная микросхема КР142ЕН12А. Для установки выходного напряжения 1,5В возможно потребуется подбор резистора R4. Величина емкости конденсаторов фильтра не критична, можно поставить и с меньшей емкостью.

На рисунке 2 представлена еще одна схема с разделительным сетевым трансформатором. В этой схеме в качестве стабилизатора выходного напряжения используется трехвыводной микросхемный стабилизатор с фиксированным выходным напряжением 1,5В — AMS1117-1,5.

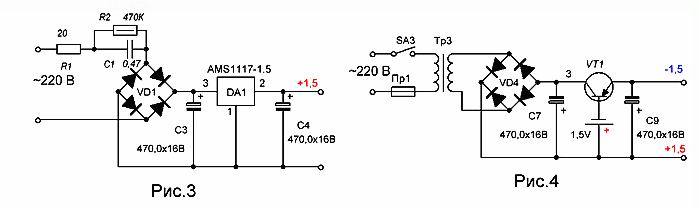

На рисунке 3 показана схема блока питания с гасящим конденсатором. Будьте осторожны! На элементах схемы будет присутствовать фаза сети 220 вольт. Но если все сделать правильно применительно к правилам по технике безопасности, то с успехом можно применить и данную версию БП. Конденсатор С1 в данной схеме должен быть рассчитан на напряжение не менее 680 вольт. Лучше применить конденсаторы, рассчитанные на работу непосредственно в цепях переменного тока и имеющими рабочее напряжение ̴250… ̴275V. Такие конденсаторы стоят во входном фильтре практически всех импульсных блоках питания. Хорошо для таких целей подходят отечественные конденсаторы МБГЧ. Емкость конденсатора выбирается из примерного условия, 1мкФ обеспечивает ток нагрузки 60мА. Так что емкость гасящего конденсатора можно уменьшить до 0,1мкФ. Диодный мост должен быть рассчитан на двойное амплитудное значение напряжения сети. Это порядка 800 вольт. У данной схемы понижение выходного напряжения происходит за счет емкостного делителя С1 и С3. Такой блок питания нельзя включать без нагрузки или нагрузкой недостаточной мощности, так как конденсатор фильтра С3 будет пробит недопустимо большим напряжением. В этом случае, что бы уменьшить напряжение на конденсаторе С3, надо увеличить его емкость. Чем больше емкость, тем меньше реактивное сопротивление переменному току.

В данном случае ток будет постоянным по знаку, но переменным по амплитуде. Проще всего застабилизировать выходное напряжение с помощью стабилитрона, включенного параллельно конденсатору С3, с напряжением стабилизации порядка пяти вольт. Если стабилитрон будет греться, то уменьшите емкость гасящего конденсатора. Резистор R2 необходим для разрядки гасящего конденсатора С1.

На рисунке 4 приведена еще одно схема БП. Это блок бесперебойного питания. Данную схему я не моделировал, она была срисована лет сорок назад из, я так думаю, журнала «Радио». Я думаю, что схема работает следующим образом: Когда в сети есть напряжение, есть напряжение и на коллекторе транзистора VT1. Есть напряжение и на выходе устройства, так как транзистор открыт током базы, проходящим: Минус батарейки -> База -> Эмиттер -> нагрузка -> Общий провод -> Плюс батарейки. Когда напряжения сети отсутствует, то нагрузка получает питание через открытый переход база-эмиттер транзистора. Транзистор – любой маломощный прямой проводимости. Обратите внимание, что регулировка тока нагрузки идет по отрицательной шине БП.

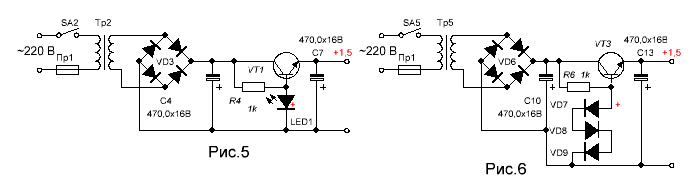

На схемах 5 и 6 показаны так же трансформаторные блоки питания, но с разными стабилизаторами выходного напряжения. На схеме 5 в качестве стабилизатора напряжения базы транзистора используется светодиод, прямая ветвь вольтамперной характеристики которого, близка к вольтамперной характеристике стабилитрона. Но здесь, для получения нужной величины выходного напряжения потребуется подборка светодиода. А также величины резистора R4, для получения тока, примерно, 10мА. В данной схеме светодиод может являться и индикатором работы БП. В схеме, показанной на рисунке 6, в качестве задатчика выходного напряжения выступает цепь, состоящая из нескольких согласованно включенных диодов в прямом направлении. Здесь тоже возможно придется подобрать величину резистора R6 по минимально возможному току протекающим через диоды.

В заключении хотелось бы сказать, что сетевые трансформаторы можно с успехом заменить практически любым зарядным устройством от сотового телефона. Работающим, естественно и имеющим развязку от сети. Можно применить и другие комбинации узлов из разных схем.

Из всех схем самая надежная, это конечно с гасящим конденсатором, она не боится коротких замыканий в нагрузке, отсутствует пожароопасный сетевой трансформатор.

Скачать статью.
