Регулятор скорости для самодельной бормашинки.

     Бормашинка для народного умельца является прекрасным универсальным инструментом. Для меня она в первую очередь является гравировальной машинкой для нанесения надписей на передние панели радиоустройств.

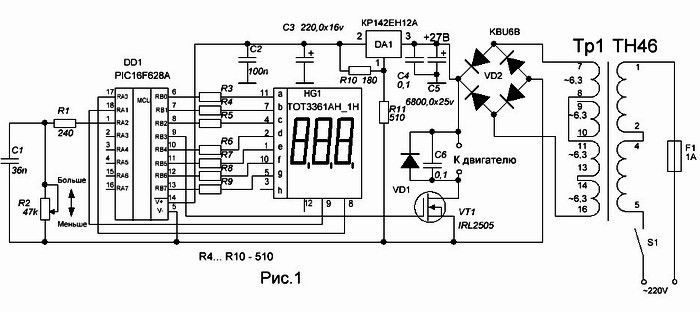

     Схема блока питания для бормашинки представленная на рисунке 1, позволяет регулировать частоту вращения двигателя постоянного тока. Основой схемы является микроконтроллер PIC16F628A, который и обеспечивает ШИМ регулирование оборотов двигателя.

     Частота широтно-импульсной модуляции равна 10000Гц, т.о. период импульсов ШИМ будет равен 100мкс. Длительность импульсов, от которой и зависит скорость вращения двигателя, в данной схеме регулируется переменным резистором, я тут пораскинул и решил, что так удобнее и быстрее, чем установка скорости кнопками. И еще – появляется возможность регулировки скорости вращения двигателя бормашинки с помощью ножной педали. Для удобства работы в схему введен светодиодный индикатор, который показывает в процентах длительность рабочего импульса от 0 до 99%. В нашем случае каждому проценту на индикаторе соответствует одна микросекунда, т.е. например, на индикаторе числу 50 соответствует импульс ШИМ с длительность 50мкс. Это обстоятельство может натолкнуть вас на возможность другого применения этой схемы.

     Почти все детали устройства размещены на печатной плате. Микросхема стабилизатора напряжения имеет небольшой пластинчатый радиатор. Сетевой трансформатор — унифицированный ТН46, его вторичные обмотки рассчитаны на ток 2,6А. Таким образом, при напряжении питания двигателя 27В и токе 2,6А, мощность двигателя может достигать 27×2,6 = 70,2Вт. Можно задействовать и четвертую вторичную обмотки трансформатора, но тогда микросхема КР142ЕН12А будет работать почти на пределе по входному напряжению. 6,3В х 4 = 25,2В – это переменное напряжение на вторичных обмотках до выпрямительного моста без нагрузки. На конденсаторе фильтра в этом случае будет 35,5В. Предельно допустимое входное напряжение микросхемы – 37В. При броске напряжения в первичной сети микруха может крякнуть, для увеличения надежности перед стабилизатором напряжения можно поставить дополнительный параметрический стабилизатор, состоящий из стабилитрона и резистора, а можно просто гасящий резистор Ом на 51. В принципе мощность примененного двигателя зависит от мощности трансформатора. Естественно надо позаботиться и об отведении тепла от коммутирующего транзистора, применив соответствующий теплоотвод. При изготовлении этого блока питания, возможно, потребуется регулировка емкости конденсатора С1. При повороте ручки резистора R2 от начала до конца, показания индикатора должны изменяться от 0 до 99. Если показания индикатора меньше, то увеличивают емкость этого конденсатора. Остальное все должно работать. Есть вопросы – на форум! До свидания К.В.Ю. Схему, рисунок печатной платы, файл прошивки скачайте здесь.
