Блок питания для шуруповерта с ограничением по току

В статье описывается простой блок питания для шуруповерта с использованием унифицированного сетевого трансформатора ТН-55 220. Заняться этой схемой заставило письмо одного из посетителей сайта, в котором сообщалось, что у него после тяжелой и продолжительной работы приказал долго жить последний аккумулятор, а работа в самом разгаре.

И просьба о помощи. И у меня появилась идея об использовании ограничителя тока, о котором я рассказал в статье «Регулируемый стабилизатор тока на LM317», в сетевом блоке питания для работы с шуруповертом. В самой конструкции шуруповерта имеется механический ограничитель момента затяжки самореза, а в данной схеме конечный момент затяжки будет ограничен выставленным порогом тока стабилизации. Задумано – сделано. Схема блока питания показана на рисунке 1.

Все очень просто. Вторичные обмотки трансформатора соединены таким образом, что на выходе мы получаем 12,6 вольт переменного напряжения, которое подается на диодный мост VD1. При этом ток нагрузки может достигать величины 8 ампер. Мост можно применить хоть готовый, хоть собранный из отдельных диодов на рабочий ток не менее 10А.

Обязательно используйте теплоотвод, прикинуть его площадь относительно необходимой температуры можно по диаграмме в статье «Расчет радиаторов». Емкость конденсатора фильтра С1 вообще-то выбирается из соображения 2000 микрофарад на один ампер тока нагрузки. Но в данном случае мы не связаны с ограничением по пульсациям выходного отфильтрованного напряжения, поэтому емкость можно взять и меньше необходимой величины. Постоянное напряжение на конденсаторе фильтра будет примерно равно амплитудному значению переменного напряжения 12,6 В. Uа = 12,6 • √2 ≈ 17В. Это напряжение холостого хода. Под нагрузкой это напряжение будет падать. Далее по схеме идет ограничитель тока нагрузки, подробное описание которого приводится в выше упомянутой статье «Регулируемый стабилизатор тока на LM317». Падение напряжения на нем в неограничивающем режиме примерно три вольта, на выходе устройства остается 14 вольт, поэтому в схеме отсутствует стабилизатор напряжения.

Транзистор VT1 можно заменить импортным — TIP145, 146, 147.

Диод любой кремниевый с током анода не менее 10А. Я использовал КД213А. Микросхему DA1 можно заменить импортным аналогом LM317. Резистор R2 можно составить из параллельно включенных семи одноваттных резисторов по 1 Ому. От величины этого резистора зависит максимально возможный ток ограничения схемы. Под схемой приведены формулы для расчета данного резистора. Трансформатор можно применить другой, например, ТС-100 или ТС-90. Но их вторичные обмотки необходимо будет пересчитать и перемотать. Упрощенный расчет трансформатора можно посмотреть в статье «Упрощенный расчет трансформатора»

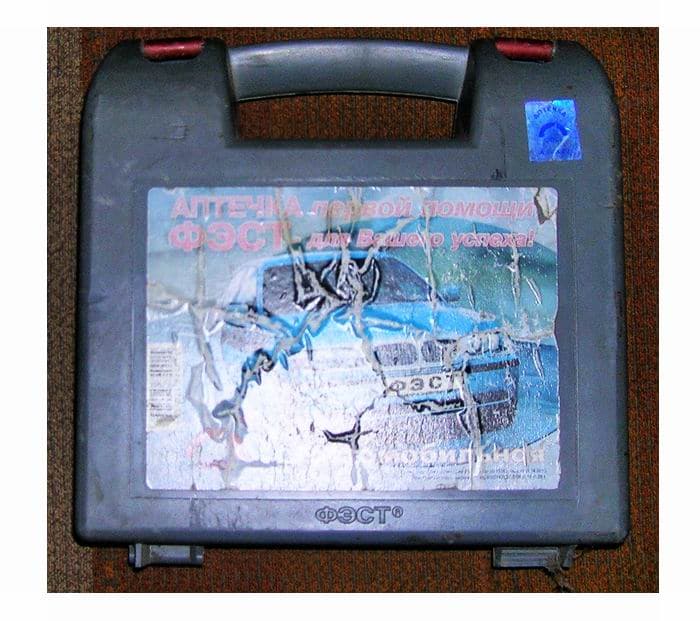

Все устройство можно собрать на одной общей пластине из алюминия навесным способом. Все ПП приборы устанавливаются через слюдяные прокладки с использованием термопасты. В качестве корпуса блока питания удобно использовать коробку от автоаптечки ФЕСТ.

В нее уместится и сам блок питания и провода. На этом все. Успехов. К.В.Ю.
