Блок питания с гасящим конденсатором
Опубликовал admin | Дата 26 сентября, 2012
Рубрика: Блоки питания
Бестрансформаторный блок питания на 12В

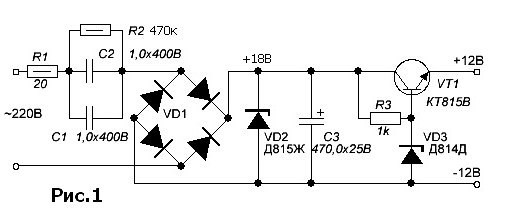

Схема бестрансформаторного источника питания приведена на рисунке 1.
Выходное напряжение схемы двенадцать вольт, в принципе, его можно менять, устанавливая вместо VD3, стабилитроны с другим напряжением стабилизации. Схема обеспечивает выходной ток до 120ма. В качестве диодного моста можно применить КЦ402, КЦ405 с буквами А,Б,В,Г или импортными, имеющими меньшие размеры. Параллельно конденсаторам С1 и С2 можно подключить еще один такой же, тогда отдаваемый в нагрузку ток возрастет до 180ма. Короче, каждая микрофарада гасящего конденсатора обеспечивает ток в низковольтной цепи примерно 60ма.
Не забудьте, что все элементы схемы находятся под напряжением первичной сети.
Просмотров:58 437
9 комментариев
9 комментариев к “Блок питания с гасящим конденсатором”
Как рассчитывать подобные схемы
Здравствуйте Диман. Подробно расчет описан в «Радио» за 1997год №5 стр.48-50 С. Бирюковым.
Переделал схему под 27, 32.5 и 43 вольта путем замены стабилитронов на подходящие по напряжению из серий Д815 и Д816 и конденсаторов фильтра на большее напряжение — 50 вольт. На выходе вместо транзисторного стабилизатора ставлю КРЕН8Б с подобранным резистором между ножкой земли и средним выводом. Стабилитроны обязательно ставим на радиатор! Схема работает стабильно, но не любит дребезг контактов в сетевой вилке.
В качестве диодного моста еще можно использовать малогабаритный КЦ407А. Автору большое спасибо за простую и вполне надежную схему!
все это фигня стабилитрон вд2 идет на пробой и в связи с большим током перегревается и выходит из строя если заменить кондеры на 0,22мк то такая схема может запитать маломошьную схему примерно на 15 ма
А скажите пожалуйста,какие есть варианты замены транзистора?Можно ли поставить например, кт805,кт819 или кт835?
Привет, Владимир. Два первых можно, а КТ835, это р-n-р транзистор, у него другая структура переходов.
Подскажите пожалуйста что нужно поменять в схеме, чтобы выходной ток был около 500мА(поподробнее, а то я новичок).
Привет, Дмитрий, на такой ток такие блоки питания нет смысла делать. Габариты гасящего конденсатора получаются соизмеримы с габаритами трансформатора, плюс большой ток через 815 стабилитрон, нужен теплоотвод.
