Блок питания на трансформаторе ТВЗ

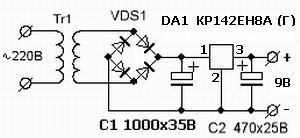

Блок питания собран по приведенной ниже схеме. В качестве сетевого трансформатора используется переделанный трансформатор звука от старого телевизора. Качество изготовления этих трансформаторов намного выше качества современных, тем более китайских. Количество витков обмоток оставлены без изменения.

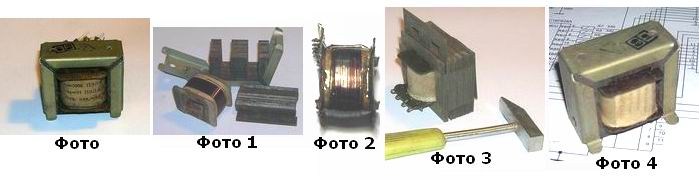

Первичная обмотка содержит 3000 витков провода диаметром 0,12мм, вторичная -91 виток диаметром 0,51мм. Сначала надо разобрать трансформатор, т.к. его сердечник собран с зазором, т.е. все пластинки типа буквы «Ш» вставлены с одной стороны и между этим пакетом и пакетом дополнительных пластин вставлена бумажная прокладка. Фото1. Снимаем с катушки верхний слой изоляции до первого слоя обмотки и помещаем ее в тепло для обязательной просушки. Для просушки я всегда пользуюсь духовкой газовой плиты. Не вздумайте воспользоваться печкой СВЧ. Температуру выставляю градусов семьдесят, время — часика два. После этого, еще горячую катушку надо пропитать  бакелитовым лаком методом погружения в течении часа. Для сокращения времени и повышения качества пропитки я использую пылесос. На резиновый коврик ставлю банку с лаком и помещенной в него катушкой.

Закрываю все это дело колпаком, которым закрывают тарелки в печке СВЧ. К имеющемуся на крышке отверстию прикладываю шланг включенного пылесоса. Под колпаком создается пониженное давление и весь оставшийся в катушке воздух, начинает быстро, быстро замещаться лаком. После пропитки катушку следует высушить в той же духовке, так как бакелитовый лак сохнет при повышенной температуре. Вырезаем из стеклолакоткани полоску и изолируем верхние витки катушки, под последний виток стеклолакоткани положите бумажку с данными на трансформатор — иногда ее так не хватает. Далее собираем сердечник. Каждая пластинка вставляется поочередно, то с одной, то с другой  стороны. Следите за тем, чтобы язычок верхней пластины  ложился на язычок нижней, а то иногда он стремится забраться под него, особенно в конце сборки. Когда останется пластинок двадцать, несколько раз вставляем по две пластинки, потом, когда от руки их уже будет не вставить, между ними вы будете потихоньку при помощи молоточка заколачивать оставшиеся. В зазоры между пластинами вставляем перемычки. Разгибаем немного бортики каркаса, одеваем на трансформатор и при помощи тисков аккуратно его обжимаем. Включаем готовый транс в сеть и проверяем параметры. У данного трансформатора у меня они такие:  ток покоя — 3,1ма при напряжении 225 вольт, выходное напряжение равно 7,1 вольта, после выпрямления и фильтрации оно поднимется до уровня амплитудного и будет равно примерно 9,7 вольт. Если вам нужно напряжение повыше или пониже, тогда прочитайте заметку «упрощенный расчет трансформатора», находящейся в рубрике «Термостат для подвала». Блок, собран без применения печатной платы. Все детали прикреплены к стеклотекстолитовому основанию. Микросхема крепится к теплоотводу. Конденсаторы фильтра крепятся с помощью хомутиков и все это соединено монтажным проводом. Если ваш аппарат будет работать в жестких климатических условиях, то есть резон покрыть лаком его весь. Я так и поступаю, если мои самоделки предназначены для гаража, улицы, машины, деревенского дома. Успехов всем. К.В.Ю.
