Два напряжения от одной обмотки трансформатора

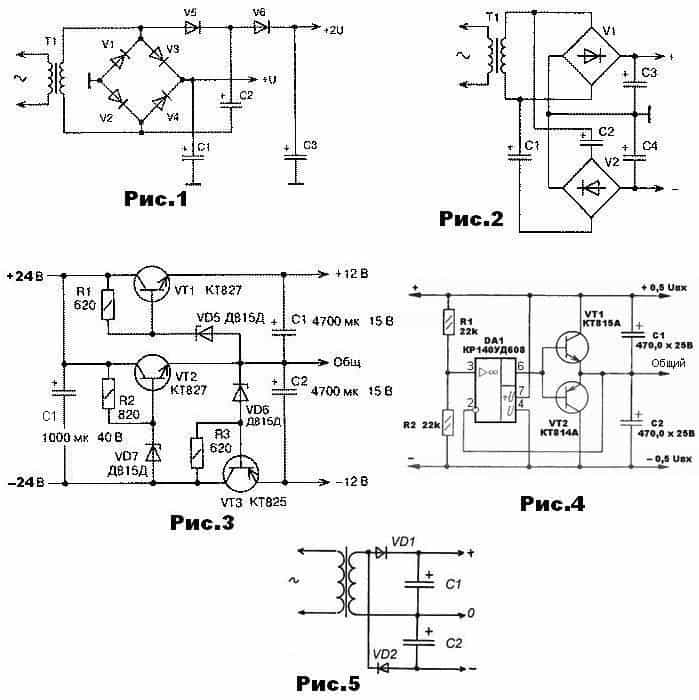

Иногда бывает необходимо получить удвоенное напряжение. Как получить удвоенное напряжение, показано на рис.1.

      Положительная полуволна напряжения через диод V5 заряжает конденсатор С2, а отрицательная — конденсатор СЗ через диод V1, общий провод и конденсатор С2. В результате напряжение на конденсаторе СЗ будет равно удвоенному выпрямленному напряжению. Диод V1 должен иметь максимально допустимый выпрямленный ток в два раза больше, чем остальные диоды, так как через его будет течь ток нагрузки, как основного выпрямителя, так и дополнительного.

     На рис.2 показана еще одна схема получения второго напряжения питания, предложенная английским радиолюбителем. Здесь дополнительный выпрямительный мост V2 подключен через разделительные конденсаторы С1 иС2, емкость которых зависит от тока нагрузки второго выпрямителя. Схема, представленная на рис.3, позволяет получить стабилизированное двуполярное напряжение. На рис.4 показан активный делитель напряжения способный отдать в нагрузку ток до 500ма. Транзисторы необходимо установить на небольшие теплоотводы. Так как напряжение питания операционных усилителей ±15В, то входное напряжение делителя не должно превышать 30В. Еще одна самая простая схема получения двух напряжений – на рис.5. Эта схема рассчитана на небольшой ток нагрузки, например для питания операционных усилителей.
