Самодельный датчик вертикального положения
Датчик вертикального положения
В предыдущей статье «магнитоуправляемые микросхемы» я рассказал о датчиках Холла, которые применяются в вентиляторах. На основе такого датчика Холла, показанного на фото 3 в вышеупомянутой статье, можно сделать датчик вертикального положения для масленого обогревателя.
В дорогих моделях масленых обогревателей такой датчик присутствует изначально. В случае случайного опрокидывания обогревателя это датчик выдает сигнал на выключение последнего.

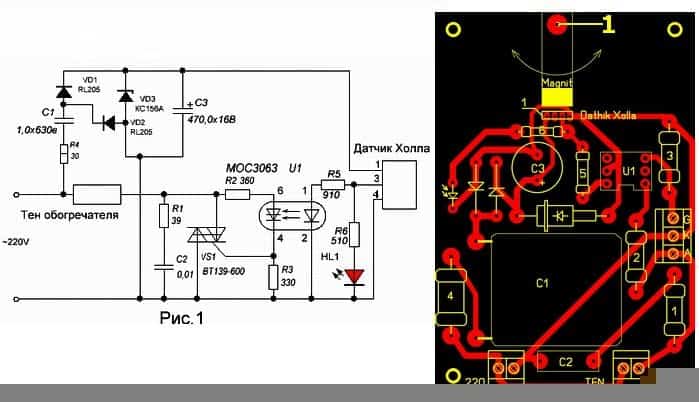

Схема датчика приведена на рисунке 1. Питается датчик от бестрансформаторного блока питания. Выходное напряжение стабилизируется стабилитроном VD3, переменная составляющая отфильтровывается конденсатором С3. Напряжение примерно 5В подается на первую ножку датчика Холла. Когда магнит находится у датчика, его магнитное поле воздействует на датчик и на его выходе 3 присутствует напряжение близкое к напряжению источника питания. Значит, светодиод HL1 светится и оптотиристор оптрона U1 находится в открытом состоянии, что приводит к открывания симистора VS1. В этом случае тэн обогревателя подключен к первичной сети 220В. В случае наклона корпуса обогревателя, к которому прикреплена плата с датчиком, начинает поворачиваться маятник (Фото 2 3)на оси 1, смотрим рисунок печатной платы. На маятнике закреплен кусочек магнитной резины, взятой так же из старого вентилятора (см. Фото 1). Ось с маятником устанавливаются на плате со стороны деталей. Что бы маятник не слетал с оси, на ее конец надеты несколько шайб, наружная шайба припаяна.
Магнит начинает отходить от датчика Холла, магнитный поток от магнита начинает слабеть и в определенном положении на выходе 3 датчика напряжение будет равно почти нулю. Светодиод погаснет, оптосимистор закроется, закроется и мощный симистор. Обогреватель будет отключен. Если вернуть обогреватель в исходное положение, то маятник с магнитом опять будет находиться радом с Датчиком Холла и обогреватель снова включится.
Конструкция маятника понятна из фото. Изготовлен он из медной полоски шириной 6мм, длина маятника 19мм. Рисунок печатной платы и схему скачайте здесь.
3 комментария к “Самодельный датчик вертикального положения”
Может не в тему, но чем проще тем надёжнее. У меня применён обычная НР кнопка на днище обогревателя, т.е. при опрокидовании (и что правда неудобно — поднятии) он размыкает цепь питания.
Конечно же можно и кнопку. Я просто предложил один из вариантов использования магнитоуправляевых микросхем обнаруженных мной при разборке вентиляторов.
Можно уменьшить количество деталей на один резистор 🙂 и уменьшить потребляемый ток, исключив R6 и включив светодиод HL1 последовательно с R5 и светодиодом оптрона. Номинал R5 при этом необходимо уменьшить до 150-200 Ом.
