Тензодатчики для весов, схема включения

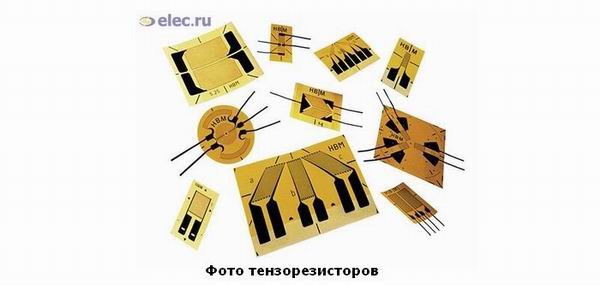

     Тензодатчики, представляющие собой приборы электромеханического действия, используются в различных отраслях промышленности, а также в повседневной жизни достаточно широко. В каждом из них размещаются тензорезисторы, деформация которых преобразуется в электрический сигнал. На этом принципе работают тензодатчики веса.

ВИКИПЕДИЯ

     Тензодатчики, о которых хочу рассказать я, приобретены через Ебей в Китае. Это дешевые тензодатчики, ни каких документов на них нет, естественно ни о какой точности измерений, термостабильности преобразования, линейности преобразования и т.д. и т.п., я, думаю, и говорить не стоит. Тем более не известен материал, из которого сделан корпус тензодатчика, и что самое главное, материал, примененный в тензорезисторах. Для снижения влияния температуры должны применяться сплавы с низким ТКС. Внешний вид приобретенных датчиков можно увидеть на фото 1.

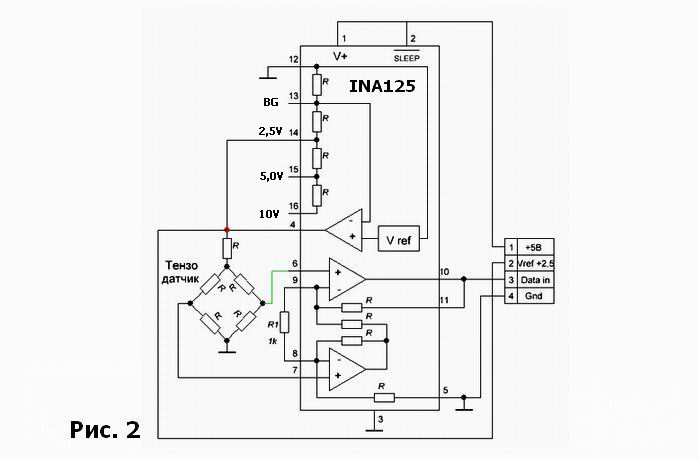

     Схема включения тензорезисторов датчика показа на рисунке 1. Опытным путем было определены номиналы резисторов. Величина резисторов входящих в состав моста равна 1000 Ом. Номинал термокомпенсационного резистора Rk равен 75 Ом. Максимальная допустимая нагрузка датчика – 5кГ. Так как относительное изменение сопротивления тензодатчика очень малы, то и электрический сигнал с тензомоста будет очень маленьким, поэтому будет необходимо применение усилителя сигнала датчика. Для таких целей служат специальные инструментальные усилители. Инструментальный или измерительный усилитель, это устройство с дифференциальным входом. Он строится так, чтобы усиливать только разность напряжений, поданных на его входы и не реагировать на синфазное входное напряжение. Такой усилитель присутствует в специализированной микросхеме INA125. Схема данной микросхемы, взятой из документации на нее, показана на рисунке 2.

Микросхема INA125

     Здесь так же показана схема подключения тензодатчика мостового типа к данной микросхеме. Кроме инструментального усилителя в состав данной микросхемы сходит ИОН – источник опорного напряжения для питания моста тензодатчика. Выходное напряжение ИОН можно изменять дискретно, подключая к соответствующим выводам микросхемы, вывод 4. Эти же напряжения можно использовать в качестве опорного напряжения для АЦП при оцифровке выходного напряжения сигнала. Это уменьшает ошибки оцифровки при флуктуациях напряжения питания устройства. Еще одним из достоинств этой микросхемы является и то, что требуемый коэффициент усиления инструментального усилителя (масштабирующего), устанавливается всего одним резистором, на схеме – R1.

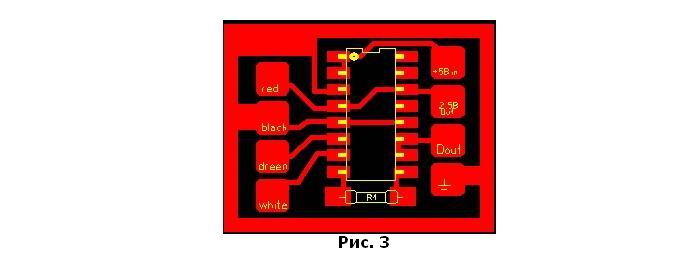

Микросхема и резистор, задающий коэффициент усиления инструментального усилителя установлены на небольшой печатной плате, рисунок 3.

     Для проверки всей схемы был использован наспех собранный цифровой вольтметр, состоящий из АЦП преобразователя и микроконтроллера с индикатором. В качестве АЦП была применена микросхема ADS1286, это 12 разрядный АЦП, позволяющий оцифровывать напряжение сигнала на выходе INA125 с точностью до 0,001В. В программу контроллера была введена подпрограмма коррекции нуля.
     И так, выяснилось, что зона чувствительности моего датчика начинается с пятидесяти граммов, примерно. Потом идет нелинейный участок до 370 граммов. Далее начинается линейный участок. Точность линеаризации проверить не удалось за неимением точных разновесов. Таким образом, в случае использования датчика в составе цифровых весов, последний должен быть преднагружен 370 граммами. Повторяемость показаний в принципе не плохая. Дрейф показаний при длительных нагрузках особо не проверял. Но при нагрузке в 1000 граммов через 9 часов непрерывного взвешивания показания изменились на 1 грамм. Это мое первое знакомство с данными датчиками, поэтому сделать однозначный конкретный вывод не могу. Но думаю, что существуют определенные места, где можно будет использовать эти «сверхточные» устройства.

Скачать проект
