Импульсный повышающий стабилизатор на 24В

Рубрика: DC-DC

     Импульсный преобразователь для увлажнителя

     Здравствуйте уважаемые посетители. На ебэй заказал ультразвуковой туманообразователь. Предполагается его использовать для увлажнения воздуха в закрытом объеме, в данном случае в инкубаторе. Так как предполагается питать всю электронику инкубатора от 12 вольт, что даст возможность использовать блок бесперебойного питания, включающего в свой состав автомобильный аккумулятор, а питание ультразвукового туманообразователя 24 вольта, и был разработан импульсный повышающий преобразователь напряжения DC-DC.

     Схема устройства показана на рисунке 1. Основой всей схемы является контроллер UC3843. Схема взята из документации на эту микросхему и является типовой. Вообще схема аналогична схеме описанной в статье «Импульсный регулируемый стабилизатор напряжения»

Преобразователь DC-DC 12 - 24,

Преобразователь DC-DC 12 - 24,

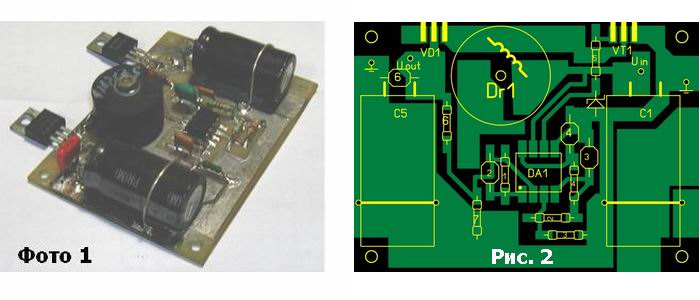

     Диапазон входных напряжений находится от 9,5 вольт до 15 вольт. Так как я заказывал туманообразователь с током потребления 0,5 ампера, то номинальный ток нагрузки преобразователя был выбран вдвое большим — 1 ампер. Выходное напряжение равно естественно 24 вольта. Внешний вид собранного устройства показан на фото 1, а рисунок печатной платы на рисунке 2.

Импульсный стабилизатор, печатная плата,plata1

      В качестве мощного диода с барьером Шоттки применен один из диодов диодной сборки S10C40C. Конечно, можно применить и другие диоды Шоттки с прямым током не менее пяти ампер и обратным напряжением порядка 40 вольт. В качестве переключательного транзистора подойдет любой полевой с каналом типа n, рассчитанных на напряжение сток-исток порядка 50 вольт. Лучше выбирать транзисторы, у которых наименьшее сопротивление открытого канала. Выбрать нужный полевой транзистор можно здесь . У меня в данной схеме использован транзистор NDP603AL.

Дроссель имеет сердечник Ч22, внешний диаметр чашек равен 22мм. Сердечник собирается с зазором 0,2мм. Обмотка дросселя содержит 18 витков любого эмалированного обмоточного провода диаметром 1,0 мм. Крепится дроссель к плате через изолирующую шайбу. Вместо сердечника из ферритовых чашек с зазором можно применить желто-белое кольцо. Такие кольца применяются в блоках питания персональных компьютеров. В этом случае внешний диаметр кольца равен 20,2 мм, внутренний -12,6 мм, высота — 6,35 мм. Количество витков = 33 того же провода. Можно применить кольцо и большего диаметра, уменьшив число витков до 25. Корпуса транзистора и диода крепятся непосредственно к корпусу устройства обязательно через изоляционные прокладки. Вообще, при данной выходной мощности преобразователя, транзистор и диод благодаря импульсному режиму могут работать без радиаторов. Но внештатные ситуации еще никто не отменял, поэтому лучше будет, если в качестве теплоотводов будут применены, хотя бы небольшие металлические пластинки. При условии правильного монтажа и исправных деталях преобразователь начинает работать сразу. Успехов. К.В.Ю.

Скачать статью

Просмотров:19 516
34 комментария




34 комментария к “Импульсный повышающий стабилизатор на 24В”

  • роман
    28 августа, 2016, 10:09

    Здрасте а потянет ли эта схема движок на 27в,6000об/мин,5а, питать буду от акб180а/ч, двигатель будет крутить хорошую нагрузку

  • роман
    28 августа, 2016, 10:11

    Может умощнить ее можно? И как?

  • admin
    28 августа, 2016, 11:09

    Привет, Роман. При соответствующем охлаждении транзистора, диода и дросселя — потянет. Но можно и умощнить: дроссель намотать на кольце из распыленного железа, поставить диод ампер на 20.

  • роман
    28 августа, 2016, 12:46

    Спасибо диод шоттки пойдет?с компа

  • admin
    31 августа, 2016, 20:07

    Привет, Роман. Ну, ты, дружище. Хоть бы название диода сказал.

  • роман
    2 сентября, 2016, 14:14

    Диод сдвоенный самый здоровый в комп блоке питания,хочу запаралелить в один,транзистор irf3205, .Хочу чтобы эта схема выдавала ампер20, возможноли,может дроссель помщнее,сделать?.Я просто могу схемы спаять , а вот знаний по теории и умощнению не хватает, может поможете?

  • admin
    2 сентября, 2016, 14:52

    Привет, Роман. Вообще то, перед тем, как что то собирать, читать просто необходимо. Потому что любая мизерная ошибка может поставить тебя в безвыходное положение. Подожди, у меня где то была схема на 30А. Надо поискать.

  • роман
    2 сентября, 2016, 21:10

    Вот кстате видел ваши статьи про двигателя постоянного тока,.Может вы не сочтете меня идиотом,Задумка такова-- движ. Д-100 авиационный через ремень от грм,крутит генератор с самовозбудом на 28в,все это на акб 180а/ч,,,,т.е гена заряжает, подпитывая двиг. Излишки на инвертор 12/220,,,,я собрал это чудо,на простом гене на 14в, не хватает мощи для кручениядвижка,ведь он на 27в.однако крутит и гена выдает 8в, поэтому мне надо дать ему 27, обороты увеличатся, ген будет давать как надо, и вот оно почти бесплатное электричество,

  • роман
    2 сентября, 2016, 22:51

    Схему эту посмотрите пожаласта, думаю должна получится альтернатива ветрогенератору, только без ветра,

  • роман
    2 сентября, 2016, 23:22

    Почемуто при переплюсовке двиг не меняет направление, может сгорело там че?

  • роман
    3 сентября, 2016, 12:34

    Еще вопрос, если тракторный генератор с правым ходом крутить влево,будет ли он правильно работать?

  • роман
    3 сентября, 2016, 16:45

    С переплюсовкой решил,,,ранее подключал гену напрямую,жутко тормозил, сейчас подключил реле гена не тормозит ,при работе на акб 12в, видно бурлыкает электролит,подключил нагрузку, двиг от дворников камаза,стрелка чуть дернулась,.Подключил привод от отдельного бп 24 в. ---песняяя,заряд показывает 16в при нагрузке двиг и лампа,15.7.Вывод нужна ваша мощная схема преобразователя,и ура альтернатива ветроенератору создана!!!

  • admin
    3 сентября, 2016, 19:34

    Привет, Роман. Без схемы я тебе ни чего сказать не могу. И еще, с твоим жаргоном трудно, что либо понять. Я так понимаю ты творишь вечный двигатель? Ты сперва прикинь КПД каждого агрегата, потом сложи, и придешь к выводу, что за электроэнергию все равно надо будет платить.

  • роман
    5 сентября, 2016, 8:17

    Платить то придется,но экономия будет ощутимой,тоже освещение в сарае,или котлы отопления запитать.Вы обещали схемку преобразователя30ампер глянуть ...

  • роман
    5 сентября, 2016, 8:53

    Кстате укажите конкретно, что непонятно в моем сленге

  • admin
    5 сентября, 2016, 13:50

    Привет, Роман. Схему я тебе в тот раз на почту отправил. Черт с ним со сленгом. Нарисуй схему и постарайся технически грамотно ее описать. И скинь на почту.

  • роман
    5 сентября, 2016, 15:02

    Ок вечером постараюсь...

  • роман
    5 сентября, 2016, 20:56

    Схему смотрел, ......классная,внушает оптимизм, я счас время найду пишлю вам фото своего устройства,Все не успеваю,я машины крашу, работы много......

  • роман
    5 сентября, 2016, 21:24

    И эти кольца желтые вроде в бп компов стоят...

  • admin
    6 сентября, 2016, 12:57

    Да стоят, только размер должен быть соответствующий.

  • Андрей
    6 сентября, 2016, 18:45

    Привет admin , можно мне схемку на 30 ампер тоже выслать на почту?)

    и ещё подскажи если не сложно, в это схеме можно сделать выход 2.5-3В , тоесть мне нужен понижающий с 12 вольт, и большим током.

  • admin
    6 сентября, 2016, 19:51

    Привет, Андрей. Схемы понижающего у меня нет, но их в Сети, как собак не резаных.

  • Андрей
    6 сентября, 2016, 20:14

    спасибо за схему, да вот именно что их полно, а толку...

  • роман
    6 сентября, 2016, 21:59

    Запускал сегодня ,,,,,,при подсоединеии реле регулятора на генератор, последний жутко, тормозит но выдает 8в,Читал что возможно межвитковые прострелы , ведь гена старый,,,ооой чусвствую хрень какая то получается,,,,Неужели ветряк тоже также тормозит,как он тогда вырабатфвает?Попробую 2-й генератор поставить, я его шуруповертом крутил и он не тормозил при возбуждении,,,,,,,оочень странно

  • роман
    6 сентября, 2016, 22:02

    Надо развязку попробовать диодную поставить.,...

  • роман
    9 сентября, 2016, 9:15

    Добрый день отправил вам письмо на почту, посмотрите может посоветуете ченибудь там...об ответе напишите сюда, а тоя редко в компе сижу

  • роман
    12 сентября, 2016, 21:58

    Вы где

  • admin
    12 сентября, 2016, 23:01

    Роман, я тебе в письме ответил. Здесь комментарии, а не почта. По твоим вопросам даже в рамках письма сложно ответить, надо писать целые статьи. Ты уж извини,но как нибудь сам поищи соответствующую литературу и почитай.

  • роман
    13 сентября, 2016, 16:09

    Каб я еще хотябы в половине разбирался?..

  • Дмитрий
    24 мая, 2017, 10:28

    День добрый! В продаже нашол только UC3843AN и UC3843BN, какую лучше использовать?

  • admin
    24 мая, 2017, 11:09

    Добрый! Ставь любую, если в мороз на улицу таскать не будешь.

  • Дмитрий
    24 мая, 2017, 12:21

    А если буду? Для автомобиля делаю, нагрузка 0.7А.

  • admin
    26 мая, 2017, 0:16

    Привет, Дмитрий. А если будешь, то посмотри даташит на эти микросхемы, там указаны рабочие температуры.
