Реверсирование электродвигателей

Рубрика: Двигатели

Схемы реверсирования двигателей.

     Здравствуйте дорогие читатели. Частенько в любительских самодельных устройствах используются различного рода двигатели. В зависимости от предназначения, двигатели в этих устройствах, согласно конструкторскому замыслу должны вращаться в обе стороны. То есть схемы их включения должны предусматривать реверсирование. Самое простой реверс имеют двигатели постоянного тока с возбуждением от постоянных магнитов. Поменял концы проводов питания местами и все – движок вращается в другую сторону. Поэтому и схемы реверсирования для этих двигателей простые. А как быть с другими двигателями? Вот об этом и поговорим.

Двигатель Д5-ТР.

      Двигатель с электромагнитным возбуждением. Двигатель имеет разные варианты исполнения и схем включения, но какие бы они не были, нам нужны всего четыре конца – два от статорной обмотки и два от роторной, т.е. от коллекторных щеток.
Д-5ТР, 1-shema

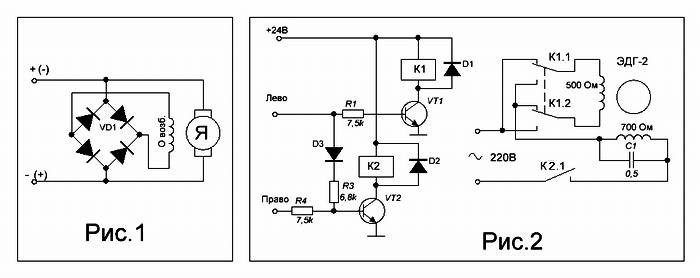

Для того, чтобы такие двигатели вращались в другую сторону, необходимо, чтобы полярность питающего напряжения на одной из обмоток оставалась постоянной, а полярность другой менялась на противоположную. Схема включения этого, как и любого другого с электромагнитами, показана на рис.1. Здесь постоянную полярность включения имеет статорная обмотка (обмотка возбуждения), что обеспечивается применением выпрямительного моста, а полярность роторной можно менять. Теперь реверс производится так же переполюсовкой напряжения питания.

Двигатель ЭДГ-1.

Двигатель ЭДГ-2.

     Двигатель ЭДГ-1 раньше применялся в ЭПУ – электропроигрывающих устройствах. Двигатели типа ЭДГ-2 применялись в магнитофонных приставках. Эти двигатели рассчитаны на работу в сети переменного тока напряжением 127В. Но поменяв схему включения[1] обмоток и фазосдвигающего конденсатора, их можно питать и от сети напряжением 220В. Схема включения двигателей с реверсированием и его управлением показана на рисунке 2. «Лево», «Право» на схеме поставлены для виду. Все зависит от того, как первоначально подключить концы обмоток. Не понравится сторона, в которую первоначально крутится двигатель – перекиньте концы одной из обмоток.

Двигатель АВЕ – 071 – 4С.

 Двигатель АВЕ 071-4С, 2-shema-abe-071

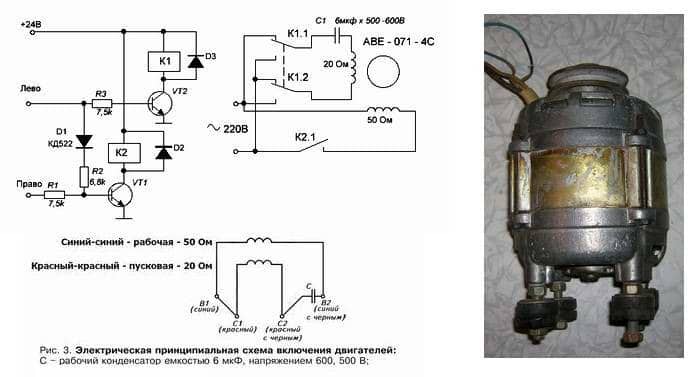

     Эти двигатели однофазные, асинхронные применялись в стиральных машинах прошлого века и я думаю, что еще переживут и меня с вами. Десятки лет они исправно вертели активатор, стирая белье и еще послужат нашим Самоделкиным. Двигатель имеет четыре вывода от двух обмоток. Одна пусковая, имеющая активное сопротивление 20 ОМ и рабочая с сопротивлением по постоянному току 50 Ом. Схема включения показана на Рис.3.

Двигатель ДАО – ЦУ4.

Электродвигатель ДАО, 3-shema-dao

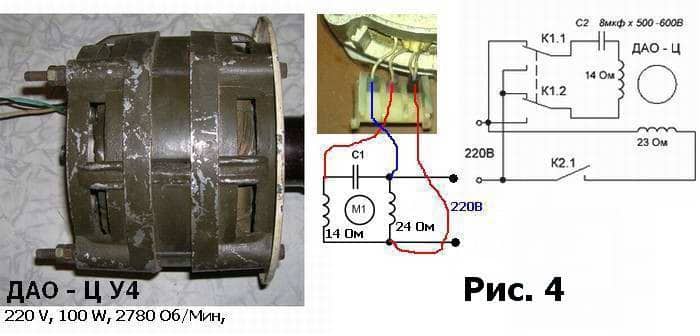

     Этот двигун применялся, а может и применяется в стиральных машинах для вращения центрифуги. Для реверсирования этого двигателя придется разобрать выводную колодку и разъединить провода. Получим так же 4 конца от обмоток. Схема включения показана на Рис.4.

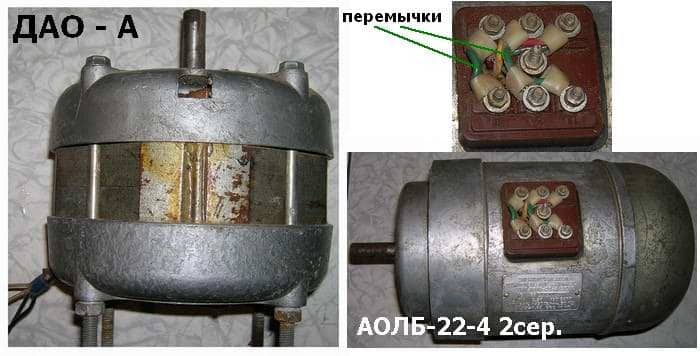

Двигатель ДАО-А.

Двигатель ДАО-А, АОЛБ 22 4 2с, 4-dao-a_aolba-22

     Тоже от стиральных машин. Имеет четыре вывода. Схема включения такая же, как и у предыдущих асинхронных.

Двигатель АОЛБ-22-4 2сер.

Электродвигатель АОЛБ-22-4С 2сер.,  5-shema-a_aolb-222
------------------------------------------------------------------------------------------------------------
Электродвигатель АОЛБ-22-4С 2сер., 6-shema-vkl-a_aolb-223

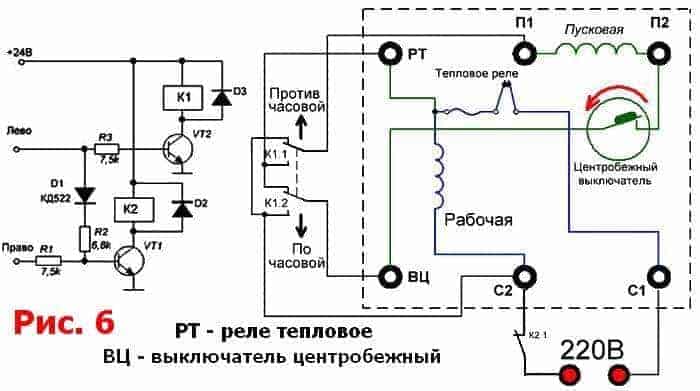

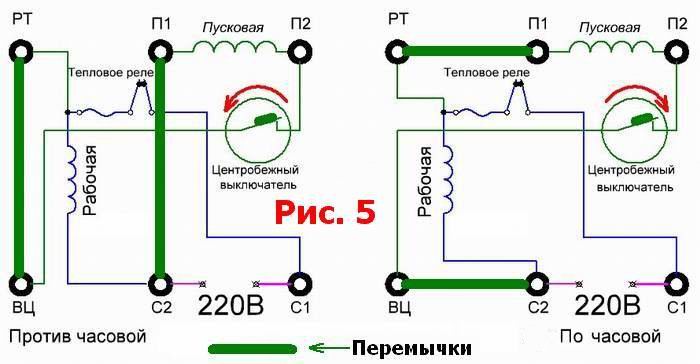

     Замечательный двигатель – три в одном. Внутри имеет тепловое реле и центробежный механизм отключения пусковой обмотки. Пришлось с ним повозиться, чтобы вам нарисовать схему наиболее понятно. Установка перемычек показана на рис. 5. Схема реверсирования показана на рис. 6.

Термореле РТ-10.

Термореле РТК-С.

Термореле РТ-10, термореле РТК-С,7-teplovye-rele

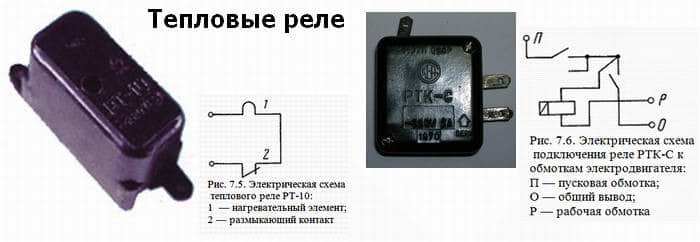

     В стиральных машинах применяются тепловые (защитные) реле РТ-10 и пускозащитные реле РТК-С, РТК-1, РТК-1-3, РТК-3-О и др. Тепловое реле типа РТ-10 с одним нормально замкнутым контактом служит для защиты от перегрузок электрических установок и однофазных электродвигателей переменного тока с номинальным напряжением до 220 В. Реле изготовляют на номинальные токи Iн тепловых эле¬ментов 1,2; 1,9; 2,5; 3,3 и 4,3 А. При Iн = 1,1 А реле не срабатывает в течение 30 мин; при Iн = 1,35 А реле срабатывает не более чем через 30 мин; при Iн = 2 А реле срабатывает за 18...60 с. Время самовозврата контактов в замкнутое состояние от 30 с до 10 мин. В реле встроен биметаллический термоэлемент с перекидной пружиной, которая обеспечивает мгновенное размыкание и замыкание контактов. Изоляция реле выдерживает испытательное напряжение 2000 В, приложенное в течение 1 мин. Реле устанавливают в вертикальном положении контакта¬ми вверх, питание подводится к верхнему зажиму. Реле предназначены для работы в закрытых помещениях при температуре окружающей среды от 0 до 70°С. Это довольно эффективна защита. Так что не пренебрегайте ею, а то себе будет дороже. Ну что еще, а пока все. Удачи всем. До свидания. К.В.Ю.
