Усовершенствование схемы управления шаговыми двигателями

Николай Гурылёв.

     Здравствуйте Юрий Валерьевич! Опишу изменения в схеме << Простое устройство управления шаговым двигателем >> Что меня подвигло к изменению схемы? В исходной схеме управление двигателем производится двумя кнопками каждая, из которых содержит по две группы контактов. Одна группа подаёт высокий логический уровень на вход микросхем, другая подаёт питание на двигатель. В виду того, что некоторые двигатели потребляют значительный ток, группа контактов, управляющая двигателем должна быть достаточно мощной, а, следовательно, и габаритной.

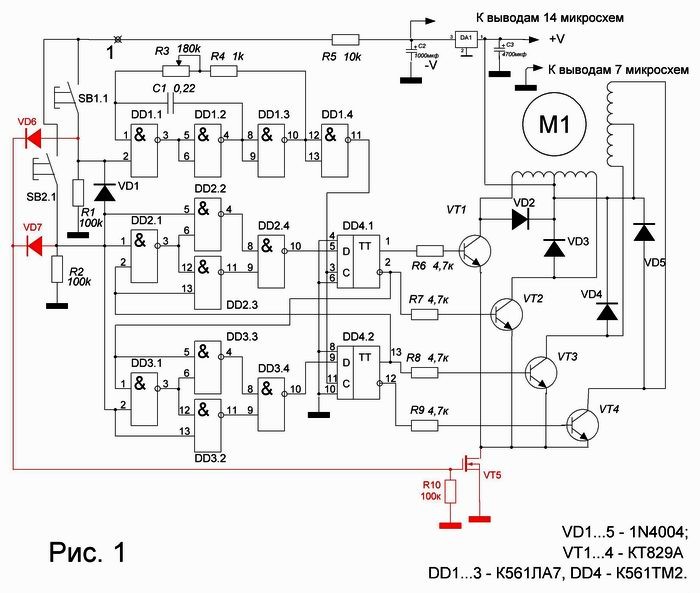

      Это конечно не удобно и не желательно в виду снижения надёжности устройства по причине использования механических контактов в сильноточных цепях. Я предлагаю управлять питанием двигателя при помощи мощного полевого транзистора, который в свою очередь управляется теми же кнопками. При замыкании кнопок SB-1 или SB-2 высокий логический уровень через логический элемент ИЛИ образованный диодами VD-6 и VD-7 поступает на затвор полевого транзистора VT-5,открывая его, и тем самым замыкая цепь питания двигателя. Это даёт возможность разделить цепи питания и управления, и использовать для управления миниатюрные слаботочные кнопки например тактовые кнопки и кроме того даёт возможность производить управление от внешнего устройства (например компьютера) подачей соответствующих логических уровней. Естественно через дополнительное устройство согласования. Можно ещё реализовать пошаговое управление, но не буду усложнять. Ведь это ПРОСТОЕ устройство. Диоды можно применить любые, кремниевые, какие влезут. Полевой транзистор следует выбирать исходя из напряжения питания и потребляемого тока применяемого двигателя. Полевых транзисторов сейчас продаётся много различной мощности с напряжениями сток-исток до сотен вольт и с токами стока до десятков ампер. Если применяется низковольтный двигатель, то желательно и транзистор выбирать низковольтный, так как у них меньшее сопротивление сток-исток, что предполагает меньшее падение напряжения и меньший нагрев и потери мощности.

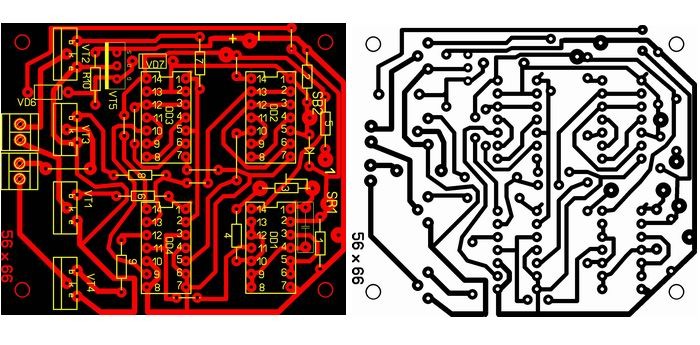

     По этой же причине желательно и в качестве VT1-VT5, так же использовать полевики с N-каналом. В этом случае сопротивление резисторов в цепи базы можно уменьшить, это не приведёт к перегрузке логических элементов. В исходной схеме не указан тип применённого стабилизатора, но я думаю, что 12вольт будет как раз. Следует учитывать, что мощные полевики, как правило, начинают интенсивно открываться при напряжении на затворе около 4 вольт и насыщаются при напряжении около 10 вольт. Вот вроде и всё. Изменённая схема и изменённая печатка прилагаются.

Управление шаговым двигателем (2408 Загрузок )
Н.А. Гурылёв М.О., г. Шатура. 20.01.2014г.
