§ 3. ГРОЗОЗАЩИТА СТРОЕНИИ В СЕЛЬСКОЙ МЕСТНОСТИ
Число гроз в том или ином районе страны зависит от времени года, от географического положения, от климатических условий, от рельефа местности. Наибольшее число гроз в  России приходится на июнь, июль, август.

По числу наблюдаемых гроз в году территория России разделена на сильногрозовые районы, в которых количество грозовых дней в году достигает 30 и более, на грозовые районы, где наблюдается от 10 до 30 грозовых дней в году, и слабогрозовые районы, в которых количество грозовых дней в году не превышает 10. Слабогрозовые районы — это главным образом северные районы, лежащие за Полярным кругом. Грозозащите подлежат сельские строения в сильногрозовых и грозовых районах. В слабогрозовых районах устройство грозозащиты зданий не обязательно.

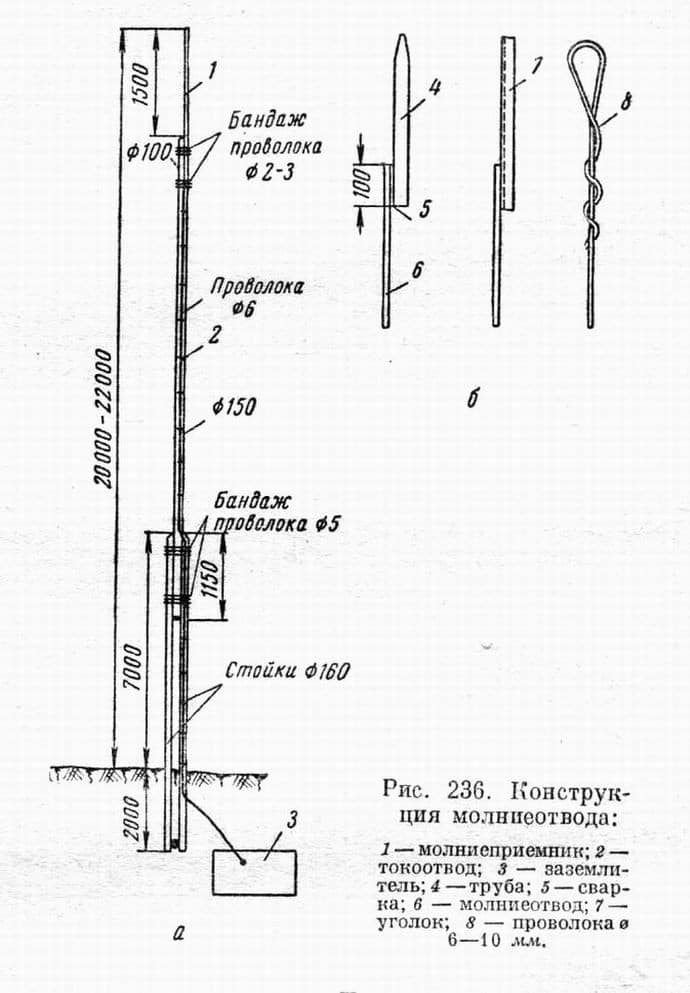

Степень вероятности поражения молнией определенного объекта зависит от его высоты, рельефа местности, свойств  грунта, материала здания. В местах, где грунт имеет плохую проводимость, например скалистый или песчаный, молния редко поражает даже высокие места. Поэтому вопрос об устройстве грозозащиты надо решать после выяснения, как часто бывают грозовые разряды на данном участке. Во многих местах России из года в год наблюдается повышенная  поражаемость отдельных участков населенного пункта, где почва имеет большую проводимость. Наиболее вероятная причина такой избирательности грозовых разрядов — более высокая проводимость грунта в данном месте, обусловленная выходом к поверхности хорошо проводящих глинистых и водоносных слоев. Конструкция молниеотводов. Для защиты строений от прямых ударов молнии применяют молниеотвод (громоотвод), который состоит из трех основных частей (рис. 236): молниеприемника 1, воспринимающего удар молнии, токоотвода 2, соединяющего молниеприемник с заземлителем, и заземлителя 3, который служит для отвода молнии в землю. Опора молниеотвода выполняется в виде деревянной мачты. В качестве опоры может служить дерево, высокие сооружения в виде башен, вышек и т. д. Мачта может быть выполнена также из стальных труб. Молниеприемники выполняют из стальных труб, уголков,  и т.д. с поперечным сечением около 100мм2.

При изготовлении молниеприемника из трубы ½" ее верхний конец расплющивают. Молниеприемник устанавливают выше стоек не менее чем на 15 см и не более чем на 2 м. Токоотводы 2 выполняют из стальной, проволоки 6 мм или ленты сечением 25—30 мм2. Молниеприемник лучше присоединять сваркой. Токоотвод прокладывают вплотную к опоре или стене здания. От легковоспламеняющихся крыш (соломенных, тростниковых, щепяных и т. д.) токоотводы прокладывают на расстоянии 10—15 см по деревянным держателям. Молниеприемники и токоотводы следует окрашивать устойчивой краской по избежание их ржавления. Заземление должно иметь сопротивление растеканию 10—20 ом. Его выполняют из уголковой стали, труб, круглой или полосовой стали, листов. Заземлители располагают на расстоянии пе менее 0,5—0,8 м от фундамента защищаемого здания, дальше от входов, а при защите животноводческих помещений это расстояние должно быть 4—5 м. В глинистом,
суглинистом и супесчаном грунте двух заземлителей длиной 2,5 м из уголковой
стали (40 X 40 или 50 X 50 мм) или труб (диаметром 40—60 мм) оказывается достаточно, чтобы получить сопротивление растеканию заземления 15—20 ом. В песчаном грунте следует взять три заземлителя. Наиболее целесообразное расположение заземлителей на расстоянии не менее 3—6 м друг от друга.
В местах с постоянно влажными верхними слоями грунта и там, где трудно забить трубы, выполняют протяженные (горизонтальные) заземлители из полосовой или круглой стали длиной 30—40 м. Большая длина заземлителей не увеличивает эффективности заземления. При выполнении заземления из пластин их следует устанавливать вертикально. Если пластина одна, а размеры ее: а — длина(м) в — ширина(м), то должно быть удовлетворено следующее условие: корень квадратный из а·в ≥3 м. Если пластин несколько, их общая площадь должна быть примерно равна площади квадрата со стороной 2,5—3 м.

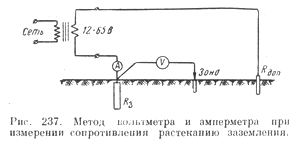

Для измерения сопротивления растеканию заземлителей используют измерители заземлений типа МС-0,7. Однако для этой цели можно воспользоваться методом вольтметра и амперметра (рис. 237).

Для большей безопасности при измерении применяется трансформатор, имеющий вторичное напряжение 12-36в. Можно использовать сварочный трансформатор с вторичным напряжением 65 в. Расстояние между испытуемым заземлением R3 и дополнительным электродом Rдоп должно быть 40—60 м, а между R3 и зондом, к которому подключается вольтметр, не менее 20-25м. Дополнительный электрод может иметь сопротивление растеканию порядка десятков ом. Его назначение — создать цепь для измерительного тока через него и испытуемое заземление. Им может служить одна труба, забитая в землю и увлажненная. 3онд — это стальной стержень с заостренным концом, легко забиваемой в землю. Его назначение — получить в измерительной схеме точки с нулевым потенциалом.

Продолжение следует.
