О керамических конденсаторах

В статье рассмотрена проблема зависимости емкости керамических конденсаторов от приложенного напряжения.

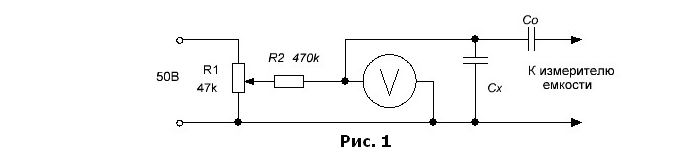

Однажды в процессе работы над очередным электронным устройством автору пришлось столкнуться с тем, что емкость некоторых керамических конденсаторов находилась в значительной зависимости от приложенного напряжения. Чтобы более точно определить характер этой зависимости, был собран простейший стенд (рис.1), где измерялась емкость двух последовательно включенных конденсаторов: Сх — исследуемого и Со — вспомогательного.

При этом на исследуемый конденсатор подавалось напряжение с переменного резистора R1, которое можно было изменять от 0 до 50В (номинальное рабочее напряжение исследуемого конденсатора). Поскольку результирующую емкость последовательного соединения можно вычислить по формуле
Сизм = Сх • Со/(Сх+Со).
при известных Сизм и Со легко найти Сх:
Сх = Со • Сизм/(С0-Сизм).
Емкость конденсатора Со выбирается в диапазоне 0,1...10Сх. можно использовать, например, конденсаторы типа К73-17. Резисторы R1 и R2 — любого типа. От резистора R1 и вольтметра можно вообще отказаться, если под рукой имеется источник питания с регулировкой и контролем выходного напряжения. В этом случае источник питания может быть подключен к проверяемому конденсатору через резистор R2. Таким образом, было проверено несколько импортных керамических конденсаторов — аналогов отечественных KI0-I7 различной емкости с разными группами ТКЕ. Результат оказался неожиданным. Емкость некоторых конденсаторов при увеличении напряжения от 0 до 50 В уменьшалась в 10...15 раз! При напряжении 10 В их емкость уже составляла лишь 35...40 % от номинала. Подобное можно объяснить только очень низким качеством примененного диэлектрика. Конечно, далеко не все импортные конденсаторы имеют такие параметры, но проведенный эксперимент говорит о том, что нужно быть готовым к любым сюрпризам, преподносимым нам иностранными производителями.

Виктор Цибин, г. Березовский Свердловской обл.

Зависимость работы керамического конденсатора от влажности

Теперь я хочу рассказать про конденсатор свою байку. Собрал я приемник на 87,9 МГц для радиомикрофона. Комплект предназначался массовику затейнику для ведения различных мероприятий. Сижу над платой и занимаюсь настройкой схемы, как вдруг приемник мгновенно перестает работать. Вот, тебе и раз! Проверяю режимы по постоянному току – все должно работать, но тем не менее приемник молчит. Даже шумов нет. Через несколько минут, пока я ходил вокруг стола и соображал, приемник снова заработал. Ну, что, стал опять контура крутить. И тут приемник опять выключается. Это было многоооо……. раз. Пока я не сообразил, что приемник выключается тогда, когда я на него начинаю дышать. Т.е. что-то реагировало на повышенную влажность. И это оказался безкорпусной конденсатор КМ, стоящий в фильтре НЧ подавителя шумов. Что с ним происходило я разбираться не стал, но, тем не менее, после замены на корпусной КМ дефект пропал.
