Макетная плота своими руками

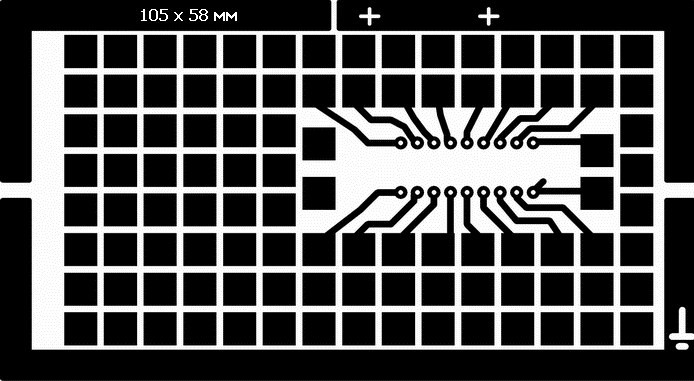

     Здравствуйте дорогие читатели. Хочу представить вам еще один вариант макетной платы, которым пользуюсь я.



.

      Плата предназначена для моделирования, как логических схем, так и аналоговых с применением микросхем, число ног которых может доходить до 18. В плату впаивается панелька для удобства работы с микросхемами. Я обычно пользуюсь такой платой тогда, когда надо быстрехонько проверить работу схемы на PIC-контроллерах. Мне кажется, что плата очень удобная, если не хватает площади печатных площадок, то и ее можно увеличить, перемкнув зазоры между ими каплей припоя. Успехов всем. До свидания. К.В.Ю.

Maketnay_plata (704 Загрузки )
