Генератор импульсов
Генераторы импульсов на логических микросхемах

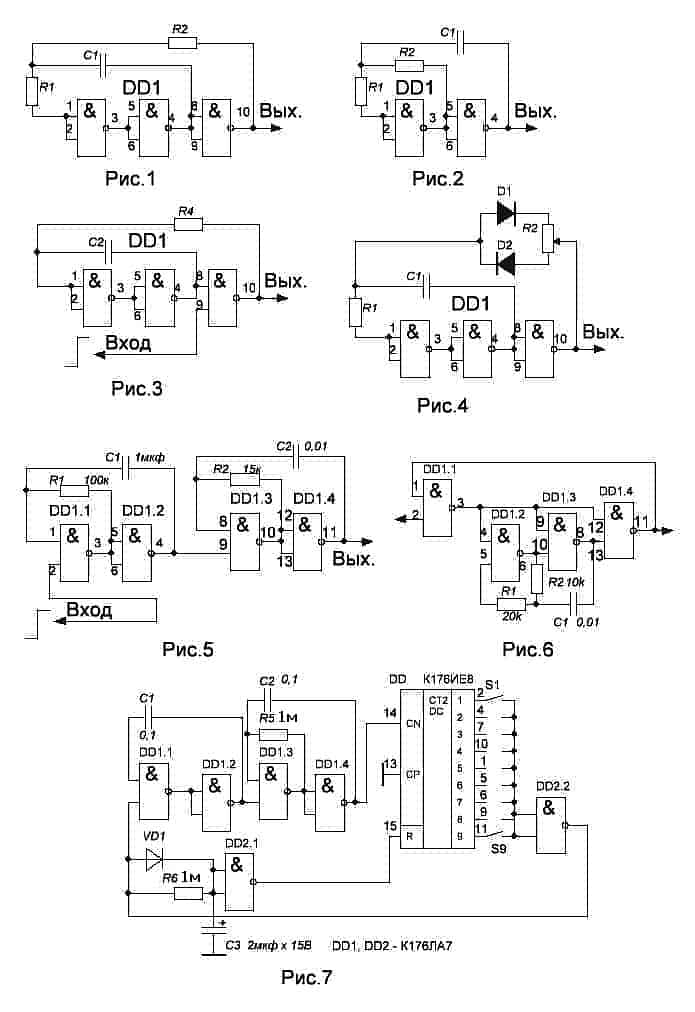

В цифровых системах широкое применение имеют импульсные генераторы. Схема простого генератора на элементах 2и-не приведена на рис. 1.
Нумерация выводов логических элементов соответствует микросхеме К176ЛА7, К176ЛЕ5. При условии, что в генераторе будут использованы микросхемы 176 и 561 серии, у которых два входных ограничительных диода, длительность импульсов и пауз будет равна: tи = tп = 0,7∙R2∙C1, Полный период — 1,4∙R2∙C1, а частота следования импульсов – f = 0,7/R2∙C1. Резистор R1 нужен для ограничения тока через входные диоды, но можно обойтись и без него. На рисунке 2 показана схема генератора на двух элементах, но частота такого генератора менее стабильна. Рис.3 – генератор возможностью отключения. На рис.4 приведена схема с возможностью регулировки скважности импульсов в широких пределах. Схема генератора пачек импульсов показана на рис.5.
Стробируемый генератор, схема которого показана на рис.6, запускается передним фронтом управляющего импульса и формирует целое число периодов, последний период всегда завершается полностью. Для устранения неполного формирования последнего периода выходной сигнал подается на вход элемента DD1.1, если управляющий импульс заканчивается при напряжении низкого уровня на выходе элемента DD1.4, то выходное напряжение элемента DD1.1 сохраняется неизменным и генератор продолжает работать до окончания периода. Когда в конце периода выходное напряжение элемента DD1.4 становится высоким, элемент DD1.1 выключается и генерация прекращается. Генератор собран на микросхеме К155ЛА3. Иногда возникает необходимость в генераторе, который формирует определенное число импульсов. Схема такого генератора представлена на рис.7. В нем используются микросхемы 176 серии. Устройство состоит из ждущего мультивибратора DD1.1 DD1.2, необходимого для подавления дребезга контактов, генератора импульсов DD1.3, DD1.4 и десятичного счетчика с дешифратором – К176ИЕ8. Число генерируемых импульсов соответствует номеру нажатой кнопки.
Еще одну схему генератора можно посмотреть здесь.
4 комментария к “Генератор импульсов”
Схема числоимпульсного генератора, вероятно, с ошибкой (ошибками).
Также не указан тип диода.
Ещё у меня не получается зарегистрироваться — пишет — неправильное количество копеек. Хотя я всё верно ввожу.
Я сделал генератор с рисунка 7. И он не работает так, как предполагалось.
Потом я добавил в схему резистор 100к, который на рисунке 5 есть, а на рисунке 7 — уже нету. Схема начала генерировать.
Но опять не так, как предполагалось. Непонятно, как запускать генератор — нажать кнопку с нужным количеством импульсов, или удерживать её какое-то время? Диод установил КД522.
В даташитах на К176-ю серию микросхем написано питание 9В, но потребляемый ток почему то указан для напряжения 18В, исходя из этого сделал вывод, что можно питать до 18В, после чего подавал 12В и получается, что поджог какую-то или какие-то из микросхем, потому что до этого элементы работали правильно — согласно Булевой алгебры. Но после этого некоторые блоки неверно работают — не совпадает таблица истинности, и генерация продолжается не определенное количество импульсов, а пока нажата кнопка.
У меня вопросов несколько:
1. Автор делал эту схему или только выложил сюда?
2. Автор вобще бывает на сайте этом?
3. Почему генератор заводится даже без нажатия кнопки? Просто подводишь руку к ИЕ8 и начинаются появляться импульсы, наблюдаемые не только на осциллографе, а и на светодиоде, включенном на вывод 11 DD1 через ключевой транзистор npn-типа по схеме — база напрямую к микросхеме, эмитер — на минус питания, коллектор — светодиод — резистор 180Ом — плюс питания. Неужели нужно заземлять генератор?
4. Почему-то не блокирует DD2 генерацию. Но DD2.1 успешно сбрасывает счетчик, но не после прохождения определенного количества импульсов, а по прошествии времени, определенного конденсатором С3. Либо я чего-то не понимаю, либо генератор настраивают таким образом, чтобы частота импульсов была такой, при которой за время разряда конденсатора C3, генерировалось именно то количество импульсов, которое определено нажатой кнопкой. Поскольку емкость конденсатора постоянная, то получается, что должна изменяться частота, а это уже совершенно другая схема.
Сейчас я почитаю сообщение о том, что мой комментарий будет проходить модерацию, а после этого — его не опубликуют и оно исчезнет из виртуального пространства. Почему так?
Привет Александр, Все у тебя с копейками нормально.
Еще раз привет. Ну, первое — на сайте я не хлебом торгую, и ни какими обязательствами с Вами не связан. Второе — занимаюсь им по мере возможности. Ладно, проехали. Схемы выкладывал по просьбе одного из посетителей, просил подобрать несколько схем генераторов импульсов. На DD1.2 и DD1.2 собран ждущий мультивибратор, который разрешает или запрещает работу счетного генератора на DD1.3 и DD1.4. В нем не нужен резистор. Мультивибратор запускается перепадом напряжения на выходе элемента DD2.2. VD1 (любой), R6 и DD2.1 это схема сброса многоразрядного счетчика ЕИ8. 176 серия питается 9 вольт! И не более! Микросхемы МОП очень чувствительный к внешним электромагнитным полям. Они не допускают Висящих «в воздухе» не используемых выводов! Обычно такие вывода подтягивают к общему проводу через резисторы. Иначе будут сплошные сбои. Но по моей невнимательности в схеме есть ошибки R5 и R6 имеют номинал в мегомах, а не в кОм. Вот еще один ресурс, где упоминается данная схема .
