Функциональный генератор на микросхеме ICL8038, печатная плата.

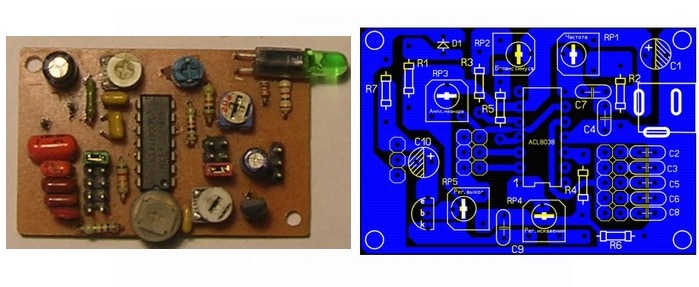

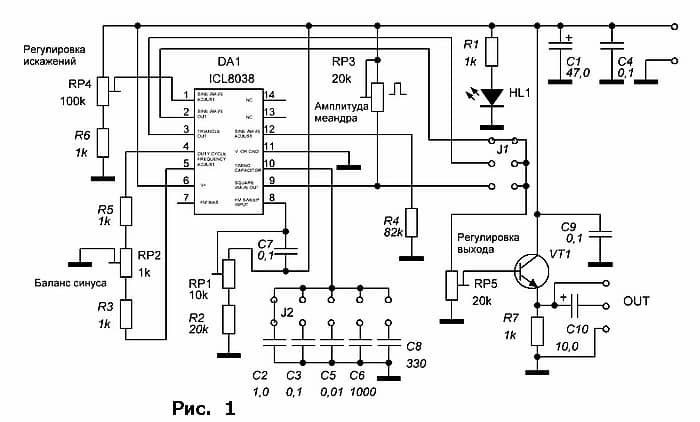

В статье будет рассмотрена схема функционального генератора на основе микросхемы ICL8038, дан рисунок печатной платы данного генератора в формате Lay6. Схема генератора соответствует типовой схеме включения данной микросхемы и взята у одного из продавцов данными модулями с Алиэкспресс. Схема показана на рисунке 1.

Вообще модулей генераторов из Китая с применением данной схемы много, но мне потребовался генератор синусоидального сигнала с частотой 50 Гц. Поэтому я взял за основу самую простую, на мой взгляд, схему. Конечно, схема генератора на одну фиксированную частоту будет еще компактнее, но я ради интереса решил повторить полностью данную схему. Да, и рисунок печатной платы кому ни будь, может пригодиться.

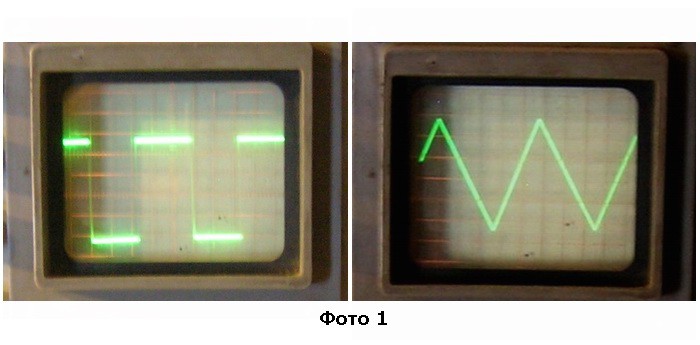

Разъем для питания схемы я не применял, и транзистор вместо 2SC9013 поставил С945 с другой цоколевкой. На фото видно, что повернут. Как и следовало ожидать, прямоугольные импульсы были на вид очень подходящими, с крутыми фронтами и спадами. Неплохо смотрелись и импульсы треугольной формы. Фото 1.

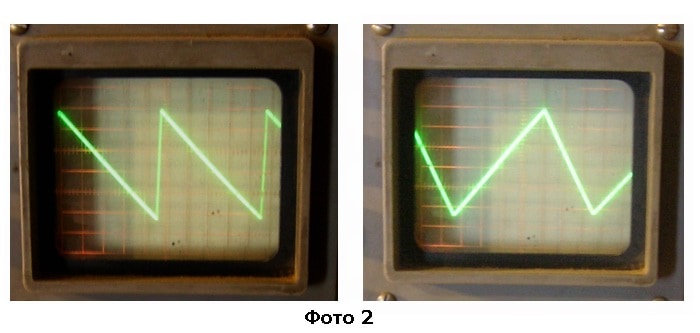

Вид треугольных импульсом можно изменять от равнобедренных до импульсов пилообразной формы со смещением вершины треугольника в ту или иную сторону при помощи триммера RP2. Правда, наклон вправо очень маленький. Фото 2.

Этим же подстроечным резистором регулируется и форма синусоидальных импульсов и этим же резистором регулируется скважность прямоугольных импульсов. А изменение формы импульсов ведет к изменению частоты их следования. Таким образом, без осциллографа и частотомера с таким генератором работать невозможно. Хотя для задающих генераторов импульсов определенной частоты и формы данная микросхема даже очень подойдет.

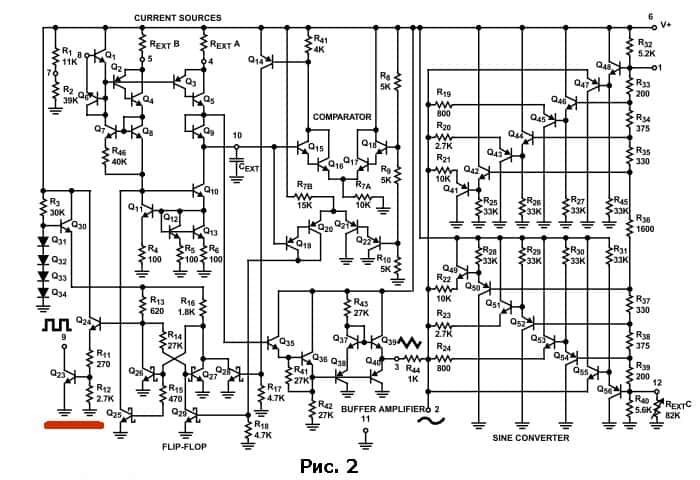

Стоит обратить внимание в данной схеме на включение подстроечного резистора RP3. Дело в том, что выход канала прямоугольных импульсов имеет открытый коллектор. Смотрим рисунок 2 – внутренней схемы МС ICL8038.

Из этой схемы видно, что коллектор транзистора Q23 (подчеркнут красным) через вывод 9 и резистор RP3 20кОм соединен с положительной шиной питания схемы (Рисунок 1). И при нижнем положении движка подстроечного резистора RP3 его коллектор замыкается на плюс питания. Я это заметил, только сейчас, переделывать ничего не буду, но вам советую последовательно с триммером поставить ограничивающий резистор. А можно вообще не применять данную регулировку, заменив триммер постоянным резистором. На фото ниже изображена синусоида с частотой 50 Гц.

Заметно, что вершины синусоиды чуть заостренные. К сожалению, измерить нелинейные искажения и посмотреть спектр сигнала, возможности нет. Для улучшения формы сигнала синуса можно применить ФНЧ на ОУ или применить фильтры с переключаемыми конденсаторами. Но такие микросхемы дорогие. Для моей конструкции данная синусоида вполне устроит.

На этом все. Успехов и удачи. К.В.Ю.
