Индикатор разряда аккумуляторной батареи
В литературе часто публикуются описания устройств, оповещающих о разряде аккумуляторной батареи. Строятся они как на дискретных элементах, так и на микросхемах. Но для этих целей выпускаются и специализированные микросхемы, которые называются супервизорами (детектор понижения напряжения). Основой индикатора разряда АКБ является специализированная микросхема серии КР1171.
Эти микросхемы специально разработаны для контроля о снижении напряжения питания в микропроцессорной технике. В состав микросхемы входит источник опорного напряжения, компаратор, сравнивающий опорное и питающее напряжения, и транзисторный ключ, выполненный по схеме с открытым коллектором (Рис.1).

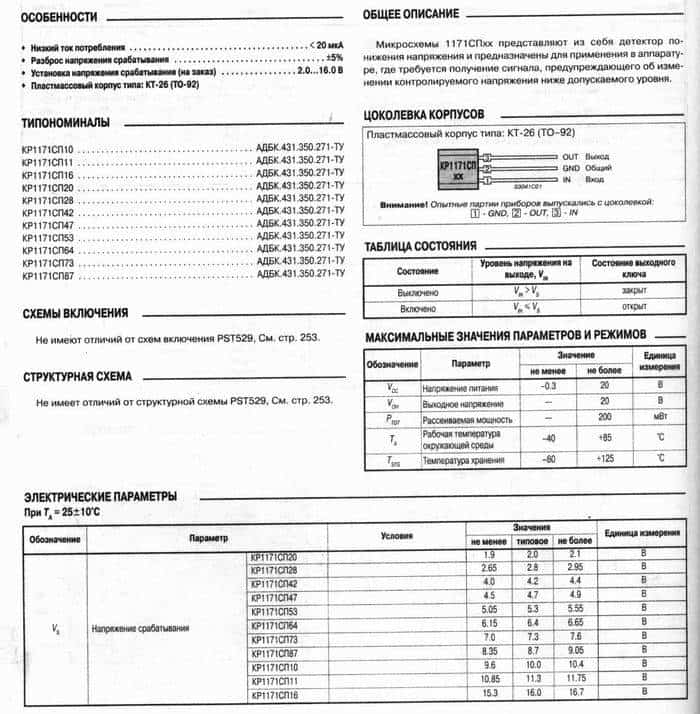

Для реализации простейшего индикатора достаточно подключить к микросхеме светодиод и токоограничительный резистор. При этом габариты устройства практически равны габаритам микросхемы и светодиода (резистор можно взять самый миниатюрный). Единственным недостатком данного индикатора можно считать жестко фиксированный ряд изготавливаемых микросхем в этой серии, каждая из которых рассчитана на конкретное пороговое напряжение. Пороговое напряжение для каждой микросхемы в серии указывается непосредственно в ее наименовании после букв СП. Основные характеристики приведены в табл.1.

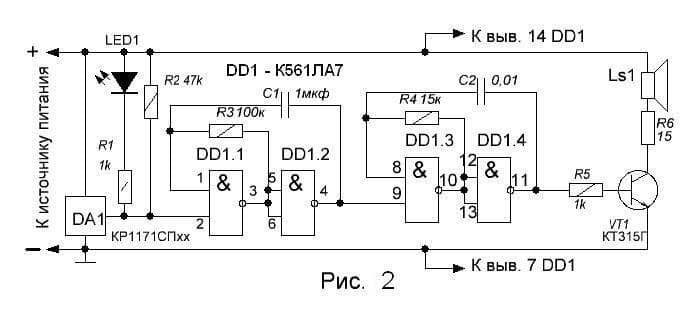

Фиксированные пороговые напряжения хотя и создают некоторые трудности, но все же позволяют создавать индикаторы для разных аккумуляторов. Так на микросхеме КР1171СП20 (Uпор = 2 В) можно создать очень компактный индикатор для использования в устройствах, питаемых от двух никель-кадмиевых аккумуляторов — игрушках, фототехнике, плеерах, приемниках, фонарях и др. Малые габариты и минимальный ток потребления позволяют встроить индикатор в любое готовое устройство. Дальнейшим развитием индикатора может служить добавление звукового сигнализатора. Схема его может быть любой, но потребляемый ток в режиме «Выключено» должен быть как можно меньше, и сигнализатор должен сохранять работоспособность при необходимом пороговом напряжении. Для свинцовой герметичной аккумуляторной батареи на номинальное напряжение 12В был собран индикатор, схема которого приведена на рис.2.
Малый потребляемый ток в режиме «Вык.» позволяет встраивать данный индикатор в устройства с непрерывным контролем напряжения аккумуляторной батареи. При этом индикатор можно подключить до выключателя питания устройства, непосредственно на клеммы аккумулятора. Для переработки данного индикатора на другое напряжение достаточно поставить соответствующую микросхему серии КР1171 и рассчитать резистор R1 для нового напряжения. Исключение составляет КР1171СП20, т. к. при пороговом напряжении в 2В генератор на микросхеме К561ЛА7 отказывается работать.
Для достижения минимальных габаритов вместо динамика Ls1 желательно применить наиболее миниатюрный излучатель с приемлемой громкостью звучания. C помощью резистора R6 можно менять громкость звука. Резисторы — типа МЛТ, ОМЛТ и т.п. мощностью 0,125Вт. Конденсатор СЗ—любой с минимальным током утечки, остальные К10-7, К10-17 или КМ. Светодиод — любой с номинальным током не более 10 мА. Цвет, яркость и габариты выбираются исходя из конкретных условий. Настройка индикатора сводится к подбору резистора R6 для обеспечения максимальной громкости примененной модели пьезоизлучателя.
