Измеритель ультрафиолетового излучения на модуле ML8511

В статье рассматривается схема самодельного бытового измерителя УФ излучения на базе китайского одноименного модуля с микросхемой ML8511.

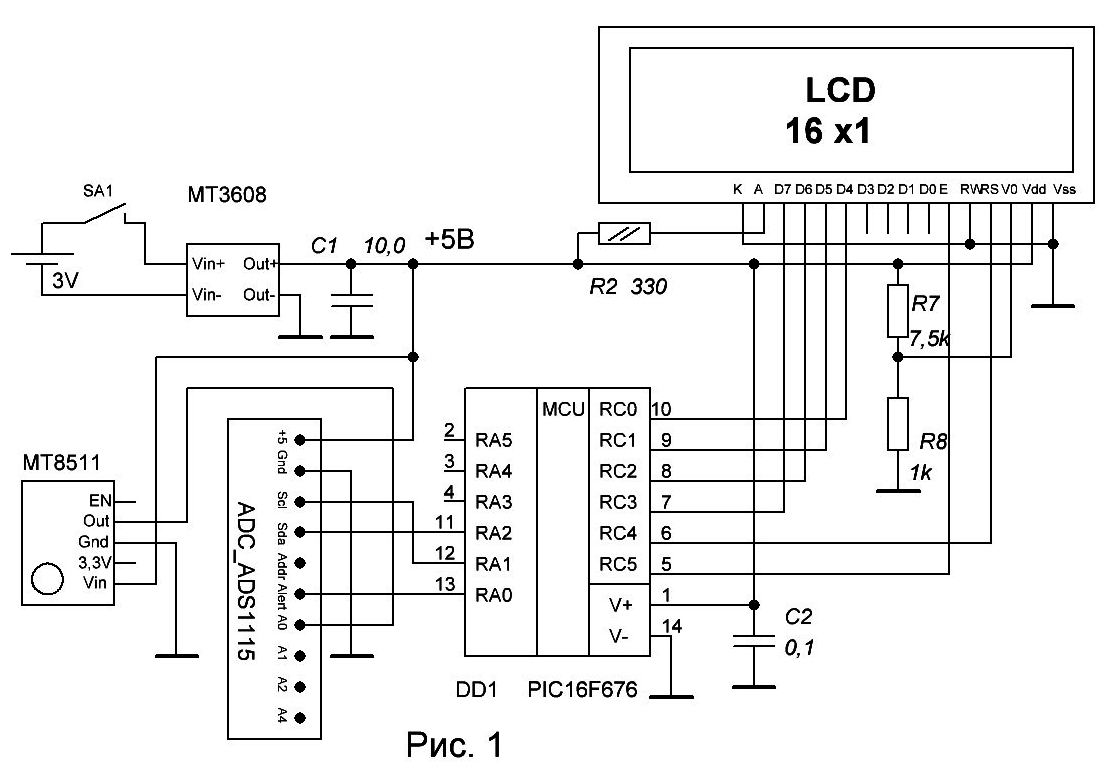

Ультрафиолетовым называют электромагнитное излучение с длиной волны от 400 до 10 нм (частота — 7,5-10,4...3-1016 Гц) [1]. Весь спектр ультрафиолетового излучения делят на четы¬ре диапазона: ближний — 400...300 нм, средний — 300...200 нм, дальний — 200... 122 нм и экстремальный — 121 ...10 нм. Воздействует на организм человека в основном излучение ближнего диапазона. При большой интенсивности это воздействие становится опасным. Согласно санитарным нормам [2], интенсивность ультрафиолетового излучения не должна превышать 5 мВт/см2. Схема прибора для измерения интенсивности ультрафиолетового излучения изображена на рис. 1.

Диапазон измерения величины УФ от 0 до 15 мВт/см2. Основой схемы является микроконтроллер PIC16F676 с записанной в него программой. В качестве датчика уровня УФ, как упоминалось выше, использован модуль на микросхеме GYML8511 с максимальной чувствительностью в ближнем диапазоне.

Выходное напря¬жение датчика прямо пропорциональ¬но интенсивности излучения. В отсутст¬вие излучения оно равно 1 В, а при его интенсивности 15 мВт/см2 достигает 2,75 В. Датчик имеет аналоговый вывод информации, поэтому для преобразования данных в цифровой вид применен еще один китайский модуль АЦП – ADC1115. Контроллер осуществляет считывание данных об уровне ультрафиолетового излучения с модуля АЦП ADS1115, преобразует их в надлежащий код и выводит в цифровом виде на жидкокристаллический индикатор.

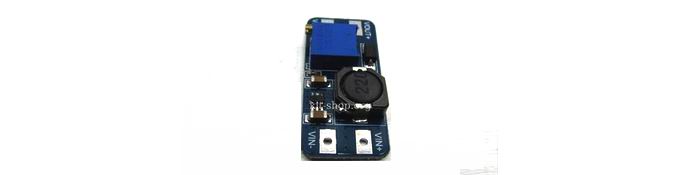

Питается устройство от двух элементов ААА. Для получения напряжения питания +5В применен следующий китайский модуль – повышающий преобразователь напряжения DC/DC – MT3608. Вообще рабочий диапазон преобразователя начинается с двух вольт. Выходное напряжение стабилизированное. На фото ниже показан модуль DC/DC.

Конденсаторы С1 и С2 керамические. От величины резистора R2 зависит уровень подсветки индикатора. От соотношения величин резисторов R7 и R8 зависит контрастность выводимых символов.

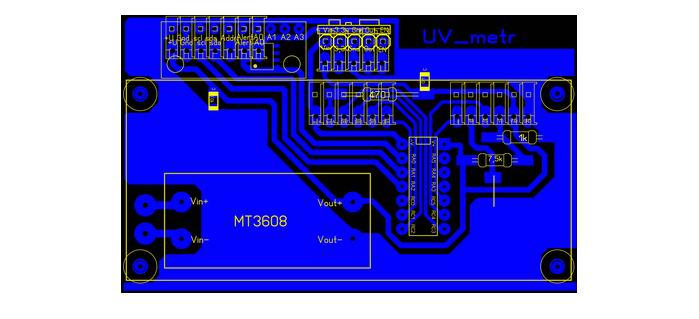

Прибор собран на печатной плате, рисунок которой показан ниже.

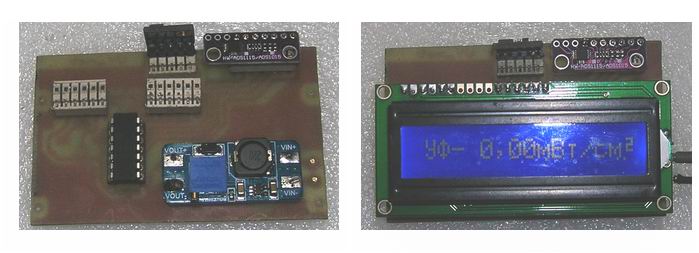

Внешний вид прибора показан на фото 1
