Самодельный миллиомметр

     Диапазон измеряемых на практике сопротивлений условно делят на три части: малые сопротивления (менее 10 Ом), средние сопротивления (от 10 Ом до 1 МОм) и большие сопротивления (более 1 МОм). Эти границы достаточно приблизительны и могут различаться. Наиболее распространенные аналоговые и цифровые тестеры и мультиметры предназначены, в основном, для измерения средних сопротивлений. Однако необходимость измерения малых сопротивлений (менее 1 Ом) возникает достаточно часто, например, при проверке обмоток трансформаторов, контактов реле, шунтов и др.

     «Измерение сопротивлений основано на преобразовании их величины в ток или напряжение, поэтому при малом сопротивлении получается небольшое падение напряжения либо ток мало отличается от режима короткого замыкания. Если увеличить измерительный ток, на измеряемом сопротивлении может рассеиваться недопустимо большая мощность, в результате чего может «сгореть» резистор. Кроме того, за счет нагрева резистора меняется его сопротивление, что приводит к дополнительной погрешности измерения (температурная погрешность)». Это выдержка одной из статей, которую я нашел в сети. Попробуем разобраться, так ли это страшно на самом деле.

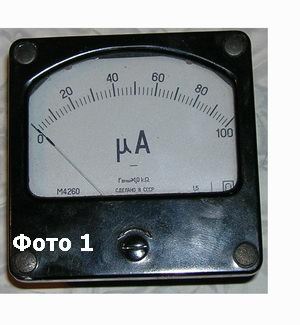

     Ну с температурной погрешностью и со сгоранием в нашем случае мы повременим, так как в основном резисторы, сопротивление которых будем измерять, изготавливаются из проволоки. Теперь немного посчитаем. В приборе, схему которого я хочу предложить используется два режима измерения сопротивления. При стабильном токе в 1А (шкала 1 деление = 0,002 Ом) и при стабильном токе 0,1А (шкала 1 деление = 0,02 Ом). Это для головки показанной на фото 1. Как видно из фото, измерительная головка имеет ток полного отклонения 100мкА. Цена маленького деления — 2мкА.

     И так, при токе в 0,1А прибор будет измерять сопротивление с 0,02 Ома до 1-го Ома. Т.е. отклонение стрелки на последнее деление шкалы будет соответствовать одному Ому. Допустим меряем 1 Ом. Р=I2•R. Мощность выделяемая на измеряемом резисторе будет равна 0,01Вт. Теперь посчитаем мощность, которая может выделиться на измеряемом резисторе сопротивлением 0,1 Ом при токе 1А. Р = 1•1•0,1 = 0,1Вт = 100мВт. Так что конец Света отменяется. Ток в 1А и 0,1А я выбрал для простоты расчетов, нам же потребуется ток немного другой величины – это связано с конкретным сопротивлением рамки измерительной головки.

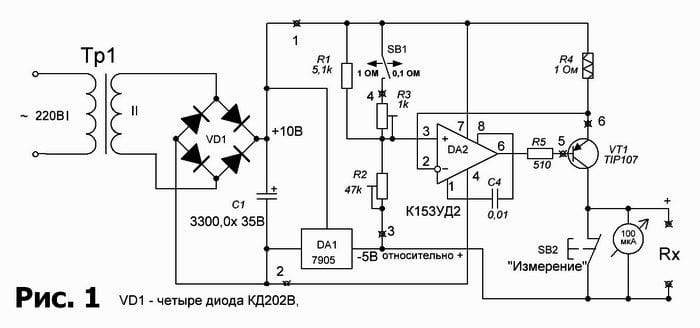

     Стабилизация тока в схеме осуществляется транзистором VT1 TIP107 и микросхемой DA2 К153УД2. Выбор этой микросхемы связан с ее возможностью работать при входных напряжениях близких к напряжению питания. Транзистор TIP107 можно заменить на КТ973 с любой буквой. Принцип работы приборчика, как вы уже догадались, заключается в измерении падения напряжения на измеряемом сопротивлении при прохождении через его определенного стабильного тока. Какой ток нам нужен на самом деле? Сопротивление рамки у моего измерительного прибора равно 1200Ом, ток полного отклонения – 0,0001А, значит, если мы будем использовать эту головку в качестве вольтметра, нам потребуется подать на ее напряжение величиной = U = I•R = 0,0001• 1200 = 0,12В = 120мВ для отклонения стрелки на последнее деление шкалы. Это означает, что именно такое напряжение должно упасть на сопротивлении в 1 Ом на пределе измерения прибора от 0,02Ома до 1Ома. Значит на данном пределе измерения нам надо пропустить через измеряемый резистор стабильный ток величиной I = U/R = 0,12/1 = 0,12A = 120мА. Тоже самое можно рассчитать и для другого предела, там потребуется ток величиной 1,2А.

     Идем дальше. Схема собрана. Перед первым включением тумблер SB1 надо разомкнуть, а резистор R2 выставить в среднее положение (резистор подстроечный многооборотный). Выходные клеммы прибора замкнуты контактами кнопки SB2. Головка пока не подключена. Параллельно резистору R4 = 1Ом подключаем мультиметр, включаем питание и резистором R2, выставляем на нем напряжение примерно 1,2В, что будет соответствовать току, проходящему через него, величиной в 1,2А. Подключаем к клеммам резистор величиной 1Ом, нажимаем на кнопку SB2 – падение напряжения на резисторе R4 не должно измениться, это будет говорить о том, что стабилизатор тока работает. Теперь подключаем эталонный резистор величиной 0,1 Ома. Я брал резистор С5-16МВ1 с процентным отклонением в 1%. Этого для радиолюбителя вполне достаточно. Я думаю, что многие из вас, так же как и я, вряд ли обращают внимания на процентное отклонение сопротивления используемых резистор, да если оно еще и закодировано латинскими буквами. Далее подключаем головку, опять жмем на кнопку «Измерение» и резистором R2 уже окончательно точно выставляем стрелку прибора на последнее деление шкалы. Это мы настроили предел измерения от 0,002 Ома до 0,1 Ома. После этого замыкаем тумблер SB1 и резистором R3 выставляем напряжение на резисторе R4 равное примерно 0,12В, что соответствует току стабилизации 0,12А. К клеммам подключаем якобы эталонный резистор 1 Ом, нажимаем на кнопку «Измерение» и опять же резистором R3 устанавливаем стрелку на последнее деление. Получили предел измерения от 0,02 Ома до 1 Ома. На этом регулировка закончена.

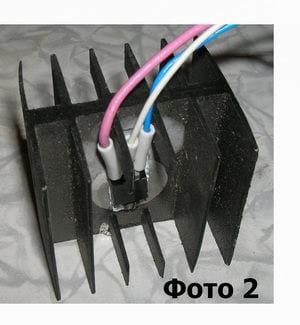

     При сборке прибора транзистор VT1 и микросхему DA1 обязательно установите на радиаторы. На таком радиаторе, что показан на фото2, микросхема нагревается до температуры +42С при работе с током 1А. Контакты кнопки «Измерение» должны выдерживать с лихвой ток 1А. От качества этой кнопки напрямую зависит суровая жизнь измерительной головки. Если каким либо образом нарушится контакт, а к клеммам в это время не будет подключен измеряемый резистор, то все напряжение 5В попадет на головку. Операционный усилитель, резисторы и конденсатор установлены на небольшой печатной плате, остальные детали соединены проводниками. В качестве сетевого трансформатора можно применить ТВК -110Л1 от старых телевизоров. Правда придется в нем заменить провод вторичной обмотки на ток 1,2А. Как рассчитать диаметр провода можно посмотреть здесь. Есть еще одна возможность улучшить прибор – сделать его приставкой к цифровому мультиметру — использовать мультиметр вместо измерительной головки, тогда на пределе измерения напряжения оного — 200мВ, можно будет измерять сопротивление резисторов… сейчас посчитаем. Работаем со стабильным током 0,1А, который протекает по измеряемому резистору. Мультиметр показывает 1мВ = 0,001В, значит сопротивление резистора будет равно R = U/I = 0,001В/0,1А = 0,01 Ом. Для тока 1А и при показаниях мультиметра опять таки же 1мВ, сопротивление измеряемого резистора будет = 0,001/1 = 0,001Ом. У меня мультиметр измеряет напряжение до 0,1мВ, значит я могу измерять сопротивления до 0,0001 Ома. К недостаткам этого прибора можно отнести неудобство пользования. Им нельзя например замерить активное сопротивление обмотки двигателя или трансформатора на предмет межвиткового замыкания, потому как нет щупов. Ну все равно во многих случаях он может быть полезен. Успехов всем. До свидания. К.В.Ю. Скачать рисунок печатной платы.
