Миллиомметр, доработка

     Здравствуйте уважаемые читатели. Несколько дней назад я разместил на сайте статью «Миллиомметр». Сейчас хочу рассказать о модернизации этого миллиомметра.

     Схема модернизированного миллиомметра приведена на рисунке 1. Для того, что бы более надежно защитить измерительную головку, в схему введен блок автоматики, реализованный на микросхеме DA3 LM358N транзисторе VT2 и реле Р1. Когда напряжение на контактах 1 и 2 большое, т.е. щупы не подключены к измеряемой цепи или сопротивление цепи большое, на выводе 1 микросхема DA3 буде присутствовать напряжение близкое к нулю. Транзистор VT2 будет закрыт, реле — обесточено, его контакты – разомкнуты. При измерении сопротивления, напряжение на контактах 1 и 2 уменьшится и будет меньше напряжения на выводе 3 DA3, которое в свою очередь устанавливается при помощи триммера R6. На выходе DA3 появится напряжение, открывающее транзистор – контакты реле подключат измерительную головку. Реле Р1 любое импортное на рабочее напряжение 5В и способное коммутировать ток более одного ампера. После ввода в схему блока автоматики, появилась возможность пользоваться щупами, а это открывает возможность измерять активные сопротивления обмоток двигателей, трансформаторов, переходные сопротивления контактов реле, переключателей, контакторов и т.д. и т.п.

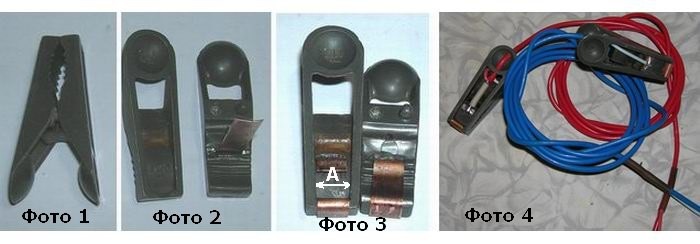

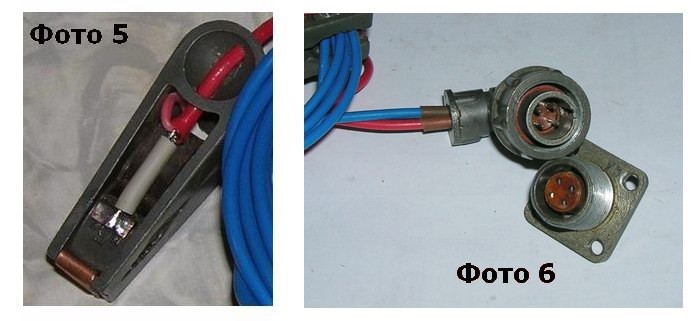

     Щупы в данном случае двухпроводные, самодельные, изготовленные из бельевых прищепок. И так, берем прищепку (см. фото 1), разбираем, из листовой меди вырезаем полоску шириной А (см. фото3), с помощью паяльника вплавляем эту полоску в половинку прищепки (см. фото 2). Далее обгибаем этой полоской конец скрепки – фото 3 и фото 5. В одной из половинок скрепки сверлил два отверстия под провод (см. фото 5), я применил экранированный изолированный провод.

     Теперь собираем скрепку и припаиваем к нашим медным контактам провода. Для соединения щупов с прибором лучше применить один разъем с четырьмя контактами. Например — такой, а лучше именно такой. Это профессиональные разъемы, применяемые в спецоборудовании. См. фото 6. К внутренним жилам проводов припаивается измерительная головка (контакты 3, 4). К контактам 1 и 2 – припаиваются экранные оплетки. Для расширения возможностей прибора к контактам 3 и 4 можно подсоединить еще дополнительные гнезда, для подключения мультиметра. Тогда увеличится точность измерения и расширится предел измерения в меньшую сторону. Успехов всем, до свидания. К.В.Ю.
