Ключ для управления мощной нагрузкой с защитой по току

Ключи на полевых транзисторах широко используются для коммутации различных нагрузок, как маломощных с низким питающим напряжением, так и потребляющих десятки ампер от сети в сотни вольт. В связи с этим возникает необходимость защиты, как самого ключа, так и схемы его управления от аварийных ситуаций.

На сайте уже были статьи, посвященные транзисторным ключам, например, «Транзисторный ключ переменного тока». Этот ключ предназначен для коммутации активной нагрузки в цепи переменного тока. Он имеет оптическую развязку с управляющей схемой, и его схема содержит два КМОП транзистора. Еще одна статья, это «Транзисторный ключ с оптической разрядкой», ключ так же имеет оптическую развязку, собран на биполярных транзисторах и имеет защиту самого ключа от коротких замыканий в цепи нагрузки.

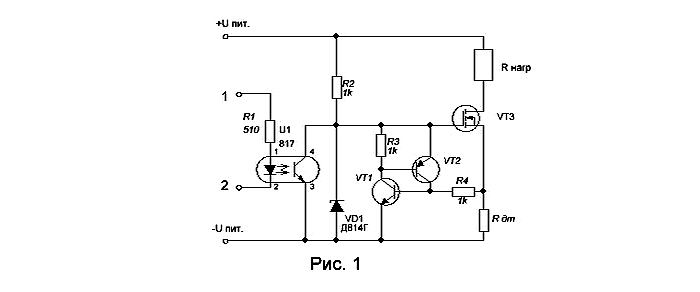

На рисунке 1 приведена схема ключа постоянного тока на КМОП транзисторе с гальванической развязкой и защитой от превышения тока нагрузки.

Гальваническая развязка между схемой управления и самим ключом осуществляется с помощью транзисторного оптрона U1. В качестве этого оптрона можно применить PC817, TLP521, РС120 и т.д.

В качестве переключающего транзистора используется полевой транзистор с n-каналом. Его тип зависит от нужного вам максимального тока и рабочего напряжения нагрузки. Подобрать необходимый транзистор можно из таблицы, размещенной в статье «Полевые транзисторы International Rectifier.»

Работа схемы ключа

В исходном состоянии, когда на входе оптрона отсутствует напряжение управления, светодиод не включен, транзистор оптрона закрыт. При таких условия ключевой транзистор VT3 будет открыт, так как на его затворе будет присутствовать положительное напряжение, поступающее с +Uпит через резистор R2. Стабилитрон VD1 необходим в тех случаях, если напряжение пинания Uпит более 20В. Двадцать вольт, это максимально допустимое напряжение затвор-исток большинства полевых транзисторов. Естественно, что если Uпит менее двадцати вольт, то этот стабилитрон из схемы можно исключить. Транзисторы VT1 и VT2, это не что иное, как аналог тиристора. Пока ток нагрузки находится в нужных пределах, эти транзисторы закрыты и не оказывают на работу ключа никакого значения. Как только ток, протекающий через ключевой транзистор VT3 и Rдт – датчик тока, будет возрастать, будет увеличиваться и падение напряжения на датчике тока Rдт. А это приведет к возникновению открывающего тока через переход база – эмиттер n-p-n транзистора VT1. Это приведет к возникновению тока коллектора этого транзистора, часть которого начнет протекать через переход база – эмиттер p-n-p транзистора VT2. Значит, начнет открываться и транзистор VT2. Большая часть тока коллектора этого транзистора начнет протекать через переход база-эмиттер, уже открывающегося транзистора VT1. Таким образом, возникает лавинообразный процесс открывания обоих транзисторов, обеспечивающий быстрое закрывание ключевого транзистора, путем шунтирования его затвора с истоком. В таком состояния схема может находиться сколько угодно долго. Вывести ее в рабочее состояние можно выключением напряжения питания или замыканием на короткое время эмиттеров транзисторов VT1 и VT2, при условии, что была устранена причина возникновения аварии. Так обеспечивается защита ключевого транзистора. Величину тока срабатывания защиты устанавливают с помощью резистора Rдт. Чем меньше величина этого резистора, чем выше значение тока срабатывания защиты.

Номинал этого резистора можно приблизительно рассчитать по формуле:
Rдт = 0,65/Iз ; где Iз – величина тока защиты. 0,65 – это приблизительно пороговое напряжение открывания биполярных кремниевых транзисторов.

Например, при токе защиты 6,5А, величина резистора датчика тока будет примерно равна 0,65/6,5 = 0,1 Ом. Здесь не учитывается падение напряжения на резисторе R4.
