Самодельный светильник для рассады
Светодиодный светильник

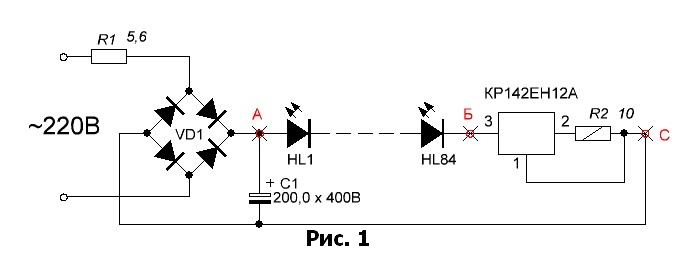

На улице уже начало марта, пора заниматься рассадой. Для рассады потребовался светильник, давно хотел сделать светодиодный ватт на 30… 40. Покупные уж больно дорогие. На ебэй приобрел сто светодиодов для поверхностного монтажа мощностью 0,5 ватта. Обошлись они мне примерно в 150 рублей. Схема светильника представлена на рисунке 1.
Схемка простенькая и работает следующим образом. Напряжение величиной 220 вольт подается на выпрямительный мост VD1 через резистор R1, который ограничивает зарядный ток конденсатора С1. В качестве выпрямительного моста я использовал отечественный КЦ402А, рассчитанный на напряжение 600В и ток нагрузки 1А. Пульсации выпрямленного напряжения сглаживаются конденсатором фильтра С1, взятого из старого блока питания от компьютера. Напряжение на конденсаторе при включенных светодиодах равно примерно 300 вольт. На микросхеме КР142ЕН12А и резисторе R2 собран стабилизатор рабочего тока последовательной цепи светодиодов. При номинале резистора R2 равном 10 Ом, ток стабилизации равен I = 1,25/R2 = 1,25/10 = 0,125А. Напряжение между точками схемы А и Б равно 270 вольт. Беря во внимание, что светодиодов в схеме 84, получаем, что напряжение на отдельно взятом светодиоде будет равно 270/84 = 3,25В. Отсюда следует, что мощность, потребляемая одним светодиодом равна Р = 3,25?0,125 = 0,4 Вт. Это меньше, чем гарантируют на эти светодиоды наши китайские друзья, но это идет на пользу, увеличивая время наработки светодиодов и надежность светильника в целом. Общая мощность потребления светильника равна примерно 35 Вт. Максимальное входное напряжение микросхемы КР142ЕН12А равно 45 вольт, в данном случае падение напряжения на ней равно: напряжение между точками Б и С, равное ?30 В, минус падение напряжения на резисторе R2. В моей схеме оно равно примерно 30В– 1,24В = 28,76В. Из-за разброса параметров элементов схемы у вас эти напряжения могут отличаться. Но обязательно надо следить за тем, что бы падение напряжения на стабилизаторе не превышало 45 вольт. На фото 1 показан общий вид светильника.

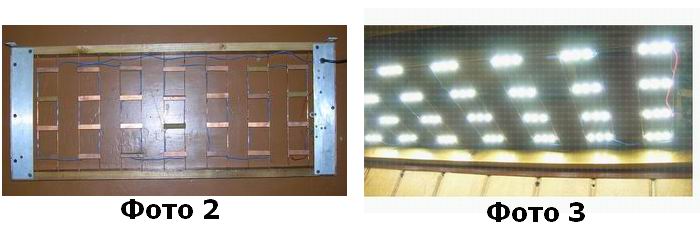

Основой светильника является рамка, собранная с помощью саморезов из деревянных реек сечением 55×20мм. Конечно, можно применить и рейки с другим сечением. Для увеличения жесткости по коротким сторонам к рамке крепятся две пластины из алюминия (смотрим фото 2)
В длинных рейках сверлятся отверстия и через них протаскивается медная проволока толщиной примерно 1мм для последующего крепления к ней платок с припаянными светодиодами.

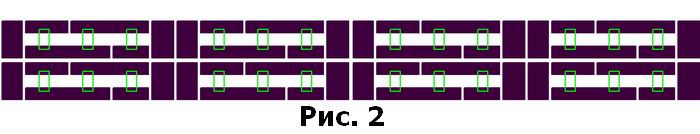

На рисунке 2 показан рисунок восьми печатных платок для пайки трех светодиодов. После травления общая плата распиливается на восемь частей. Конечно все можно сделать и по другому.

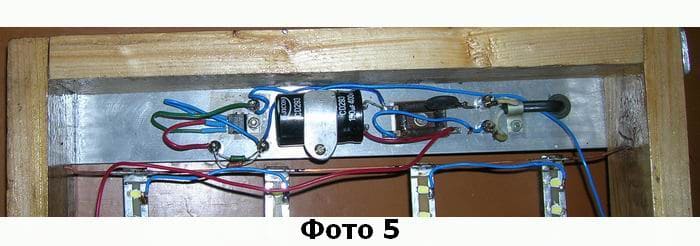

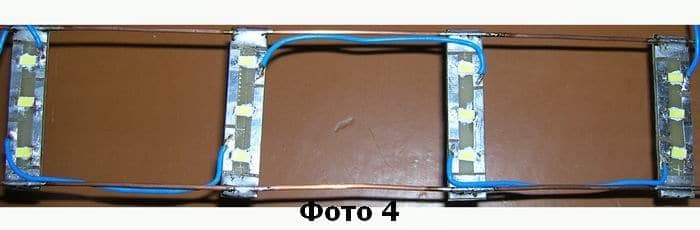

По краям платок оставлены площадки для припайки их к проволочным струнам. Остальные элементы схемы крепятся на одной из алюминиевых пластин. Смотрим фото 5.
Резистор R2 у меня составлен из двух, т.к. номинала 10 Ом у меня не оказалось. Вот вроде и все. Успехов! К.В.Ю.

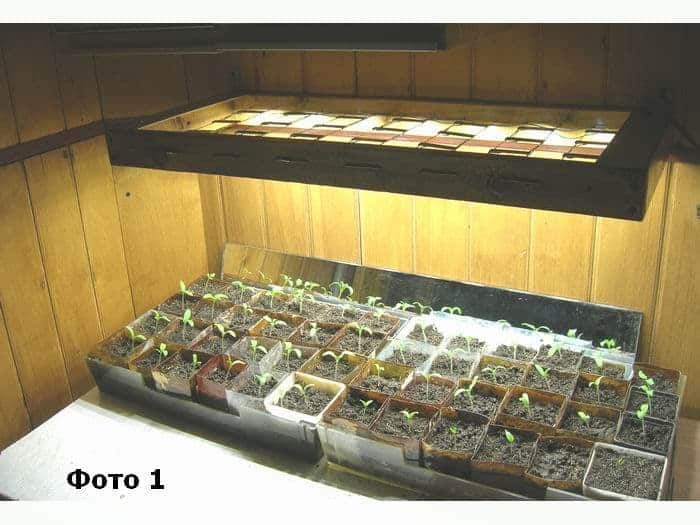

Да, на фото 1 видны самодельные коробочки для рассады, сделанные из пластиковых бутылок. Как их сделать, если вам интересно, можно посмотреть здесь.
24 комментария к “Самодельный светильник для рассады”
можно ссылочку на светодиоды,а то их там оочень много
Пожалуйста. Правда стоимость уже 180 рублей.
[www.ebay.com/itm/S-SS-New-100PCS-SMD-SMT-5630-5730-Big-chip-0-5W-High-Power-White-LED-/400770769444?pt=LH_DefaultDomain_0&hash=item5d4fcca224]
Здравствуйте, а почему светодиоды белые?, как я понял лучше красные 660нм, и синие 470нм в соотношении 1:3, под белыми же не эффективно.
За неимением Вами указанных, пришлось довольствоваться белыми.
Добрый день! Как я понимаю никаких теплоотводящих средств не предусматривали, просто светодиоды на печатной плате. Работают, как я понимаю круглосуточно? Без обдува? Не греются?
Добрый! Обдува нет, работают круглосуточно, температура платы около 50 градусов, что вполне нормально.
Мне кажется использование светодиодной ленты более оправдано, она и дешевле в пересчете на один диод, с паянием диодов нет геморроя, нужно только питание +12В нужной мощности обеспечить. Было интересно посмотреть на ваш опыт, спасибо
Изменив схему включения СД, можно повысить надежность этого светильника. Убрать СТ на микросхеме (она работает на пределе). Запитать СД через конденсатор (2 мкФ дают ток около 120 мА). Конденсаторы являются токостабилизирующими элементами. Все СД разделить на две группы по 50 шт. Если напряжение в сети нестабильное, то сделать поправку на емкость конденсаторов, чтобы не превышать допустимую мощность СД.
Здравствуйте! Скажите пожалуйста, есть ли у этого светильника защита от короткого замыкания на выходе? Если на выходе будет короткое замыкание, то на микросхеме установиться высокое напряжение, которое будет больше допустимого.
Привет, Денис, защиты нет. В случае КЗ, микросхема выйдет из строя.
Здравствуйте! Есть китайский светодиодный фонарь-лампа с аккумулятором и солнечной батареей,схема самая простая. Напряжение понижается с помощью конденсатора, выпрямляется диодным мостом и далее через резисторы идёт к светодиодам лампы и к 1вт светодиоду фонаря. Этот светодиод перегорел. Поменял на новый и когда попытался вынуть вилку сети при включенном фонаре он перегорел. Подскажите пожалуйста из- за чего это может быть.
Привет, Денис. Трудно однозначно ответить на твой вопрос. Ты, ведь, ставя новый светодиод, не определил причину выхода из строя сгоревшего диода. Поэтому, возможно, сгорел и новый диод.
Когда я впаял новый светодиод, он работал, но когда стал шевелить вилку в розетке он перегорел.Тестером измерил напряжение, при шевелении вилки оно повышается на несколько вольт. Может это из-за того что нет сглаживающего конденсатора после выпрямителя?
Привет, Денис. У меня нет схемы твоего фонаря. Поищи схемы подобных фонарей, сопоставь, проанализируй, поэксперементируй, задай вопрос на форуме. Я тебе говорил про стабилитрон. Конечно может и не достает конденсатора.
Спасибо большое! Вы писали про стабилитрон,что его нужно ставить на пару вольт больше,чем падение напряжения на светодиоде. А почему так? Нельзя ли поставить такого же напряжения?
Привет, Денис. Все ПП приборы смеют очень большой разброс по параметрам. Если поставить стабилитрон с напряжением стабилизации равным напряжению работы светодиода, то стабилитрон возможно уже при таком напряжении откроется и через него будет протекать ток, а какой величины — одному Богу известно. Тебе то надо в принципе отсечь лишь всплески перенапряжения.
Спасибо!
Здравствуйте! Я подсоединил стабилитрон с напряжением 8 вольт параллельно светодиоду. Сначала светодиод светился нормально. Но при нескольких повторных включениях вилкой сгорел.Может нужно было стабилитрон на меньшее напряжение брать?
Привет, Денис. Мне трудно, что либо тебе конкретно советовать, я же не вижу ни схемы, ни того, что ты делаешь. Зайди на форум, выложи схему твоего устройства, тогда хоть можно о чем либо говорить.
Здравствуйте!Есть большие настенные часы, которые работают от батарейки 1.5 вольта. Батарейка быстро садится. Нет ли у вас схемы чтобы включить эти часы от сети 220 вольт?
Привет, Денис. Тебе какой блок питания, с трансформатором, или без транса. Если без транса, то на схеме и корпусе часов будет присутствовать фаза первичной сети.
Здравствуйте! Блок питания наверно лучше с трансформатором, так безопаснее.
Привет, Денис, подожди, если не торопишься. Я попробую подобрать материал на эту тему.
Хорошо. Спасибо большое!
