Регулятор мощности для паяльника на 220В
Регулятор мощности паяльника на 220 вольт

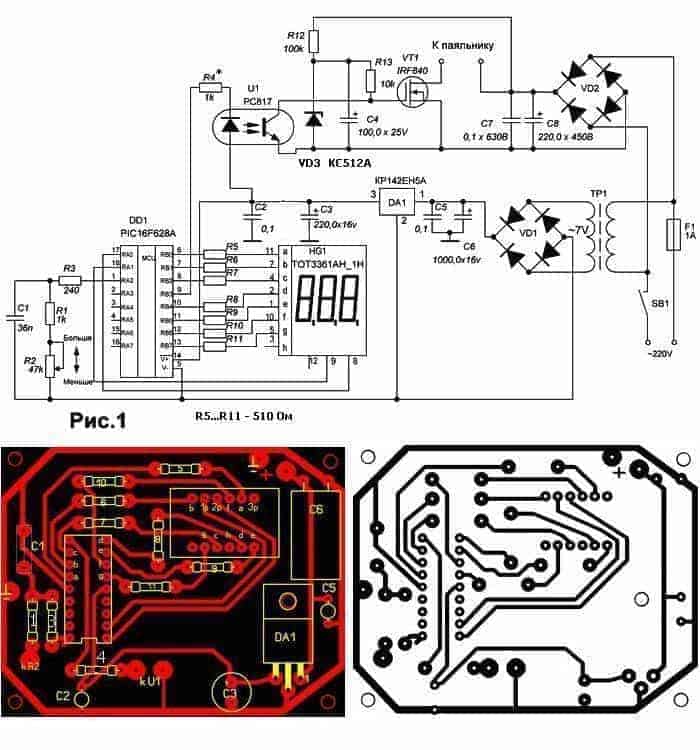

Схема регулятора показана на рисунке 1. Эта схема является модификацией схемы рассмотренной ранее в статье «Регулятор мощности для паяльника на микроконтроллере». Сперва прочтите эту статью.
Программа микроконтроллера осталась прежней. В схему добавлен только высоковольтный ключ, имеющий, уже можно сказать, классическую схему управления мощным полевым транзистором и имеющим так же оптическую развязку в цепи управления последним. Схема простая и пояснений, я думаю, не требует. В качестве выпрямительных мостов можно применить КЦ405, с соответствующими параметрами. Трансформатор любой маломощный с выходным напряжением вторичной обмотки не менее 7 вольт. Транзистор лучше поставить на небольшой теплоотвод. Печатная плата разработана только для низковольтной части регулятора. Высоковольтная часть собрана отдельно. Возможно потребуется подборка резистора R4. При открытом оптроне транзистор должен быть в режиме насыщения.
Скачать программу, схему и рисунок печатной платы.
13 комментариев к “Регулятор мощности для паяльника на 220В”
Валерий Юрьевич ошибка в разводке платы,подключение U1 по схеме на минус а на плате на плюс и у меня к Вам просьба если есть желание сделать прошивку под 84a.С уважением Леонид.
Здравствуй, Леонид. Спасибо, ошибку исправил. К сожалению у меня нет PIC16F84A и проверить прошивку нет возможности.
Валерий Юрьевич.Подскажите каким транзистором можно заменить IRF840. В даташите не могу найти.В схеме R4 должен соединяться с оптопарой а у Вас на печатке R3.Остальные детали которые не указаны на плате по моему монтируются подвесным монтажем.
Привет, Владимир. Ошибочка есть, но сейчас мне ее не исправить, не работает FTP клиент.
Все детали, находящиеся под сетевым напряжением, смонтированы на другой плате. Транзистор заменить можно КП707А1...В1
Валерий Юрьевич Вы пишите что есть плата на которой смонтирована сетевая половина схемы. А где ее можно так скзать посмотреть и воплотить в жизнь.И есть ли на нее пчатка в лайоте.Если соберу детали буду ее делать. Потом отешу что получилось.
Владимир, я делал сетевую половину схемы навесным способом, на опорных стойках. К сожалению это изделие давно живет своей жизнью, где не знаю. Я его делал на заказ. У меня даже его фото не осталось.
Попробую нарисовать ее сам. Правда мало времени.
Доброго Вам дня.Валерий Юрьевич подскажите,можно ли поставить С8 на 400в. Я конечно понимаю что в импульсе напряжение возростает в несколько раз,но дело в том что у меня нет такой емкости на 450в,да они еще и дорогие.Все остальное у меня готово,буду соберать.Чуть не забыл,диодные мосты можно заменить на зарубежные 2W10? Они по моему на 1000в 1а.
Привет, Владимир. В крайнем случае лучше вообще не ставить конденсатор, чем ставить, уменьшая надежность. Можно поставить последовательно два конденсатора по 0,22 х 400В. Будет еще надежнее. Можно поставить 0,01 х 750В. Диодные мосты любые на напряжение не менее 600В, беря во внимание состояние нашей сети 220В. Ну а ток, исходя из надежности устройства, лучше выбирать ВСЕГДА с запасом раза в два.
Здравствуйте! Валерий Юрьевич замечена ошибка в схеме (S Plan) диод оптрона подключен на оборот т.е. катод к+ анод к=
Тогда как С контроллера выходит + И идет на катод а анод тоже подключен к +.
Здравствуй, Дмитрий. К сожалению прошел год после разработки этого устройства и каким образом я перепутал схемы я уже не помню. Но и в этой схеме нет ошибки. На выводе контроллера может быть напряжение, как близкое к напряжению питания, так и близкое к нулевому потенциалу. В схеме размещенной в статье оптрон управляется «1», а в схеме, находящейся в архиве — «0». Разницы в принципе нет никакой. В крайнем случае можно поменять местами провода на крайних выводах потенциометра управления. Для дальнейших недоразумений я изменил схему в архиве. Спасибо за внимательность. Удачи. К.В.Ю.
Можно-ли высоковольтную часть схемы заменить на связку MOC3062 и BT136-600 ?
