Тиристорный регулятор для коллекторного двигателя

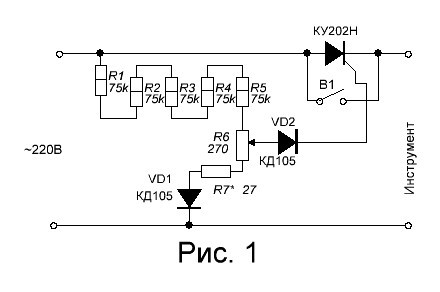

В настоящее время широкое применение нашли коллекторные двигатели с питающим напряжением 220В. На рисунке изображена простая схема тиристорного регулятора.

Принцип действия данного регулятора основан на том, что изменяя при помощи резистора R6 напряжение на управляющем электроде тиристора, тем самым мы изменяем время, в течении которого этот тиристор будет открыт, а значит и подводимую к двигателю мощность. Схема монтируется навесным способом. Резисторы R1-R5 можно заменить одним на 360-390ком и мощностью 5Вт. Тиристор крепится на алюминиевом уголке 40×20мм шириной 20мм. Диоды КД105 можно заменить на Д7Ж, Д226,КД226В.
