Самодельный гидрофор из молочного бидона

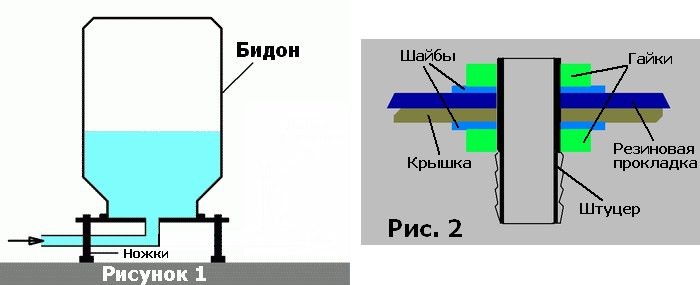

     Что такое гидрофор, я рассказал в предыдущей статье «Самодельный водопровод». Схематично устройство гидрофора показано на рисунке 1. Для его изготовления нам потребуется молочный бидон на 38 литров, изготовленный из пищевого алюминия, что не маловажно.

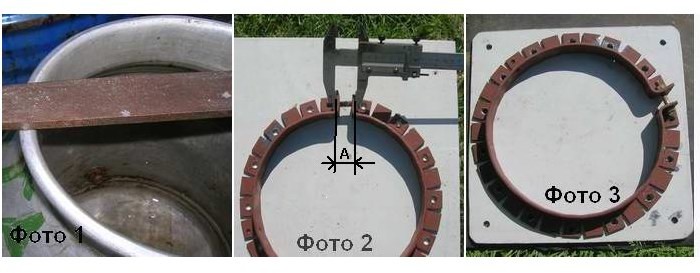

     Вы же, можете изготовить гидрофор исходя из своих возможностей. И так, сначала срезаем с бидона все ненужные детали – крышку и стальной хомут. Напильником выравниваем плоскость горловины бидона – фото 1. Ширина обработанной полоски должна быть миллиметров 5-7. В процессе выравнивания горловины постоянно проверяют плоскостность зоны прилегания. Для того, что бы удобнее было работать, после некоторых раздумий, я просто закопал бидон в землю, зафиксировал его как в тисках. Далее изготавливаем хомут из стального уголка 32 х 32 мм. Конструкция хомута понятна из фото 2. Расстояние между концами хомута примерно 20мм.

     Бидоны бывают разные, поэтому конкретные размеры я не привожу. Затем одеваем хомут на бидон, располагаем и стягиваем его так, как он будет находиться после полной сборки гидрофора. Замеряем штангелем расстояние между проушинами хомута, снимаем хомут и опять стягиваем его до нужного размера, контролируя расстояние А, фото 2. Отверстия 8 мм., под стягивающие болты, сверлятся за одно с хомутом, так проще и точнее, фото 3. Крышка у меня сделана из дюралюминиевой пластины толщиной шесть миллиметров. По углам просверлены четыре отверстия для ножек. Ножки можно сделать из полудюймовых труб с вваренными в них болтами или просто из деревянных брусков.

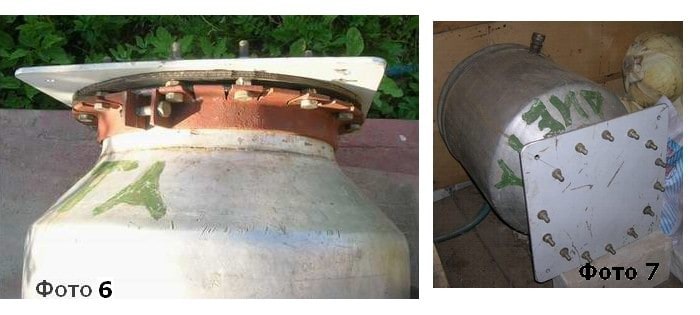

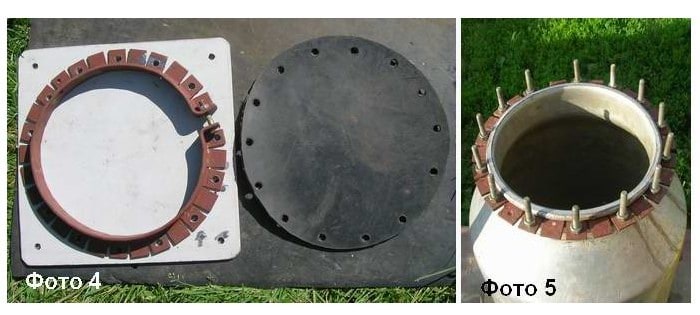

     Далее изготавливаем прокладку из армированной резины толщиной 6мм. Работать пробойниками не удобно, поэтому отверстия можно просверлить прямо по месту, расположив резину между крышкой и хомутом. Сперва сверлятся два противоположных отверстия и весь «бутерброд» скрепляется технологическими болтами, потом сверлятся все остальные отверстия. Что бы не путать в последствии взаимного положения деталей, обязательно поставьте на них метки. Прокладку я вырезал ножницами по металлу. Фото 4. В любом месте крышки и резиновой прокладки делают еще одно отверстие для вводного патрубка или штуцера, в случае если гидрофор будет соединяться с системой водопровода при помощи шланга. Крепление штуцера — см. на рис.2 (не забудьте про герметик). У меня вводной штуцер находится в теле самого бидона, что не есть хорошо (фото 7).

     Переделать, как надо, как я советую вам – руки пока не доходят. Далее одеваем хомут на горловину и крепим болты с гайками, фото 5. Затем смазываем горловину бидона автогерметиком в месте прилегания прокладки, одеваем прокладку с крышкой и прижимаем все гайками М8. После двух – трех дней работы гидрофора, опять подтягиваем гайки. Гидрофор можно включить в систему в любом удобном месте.

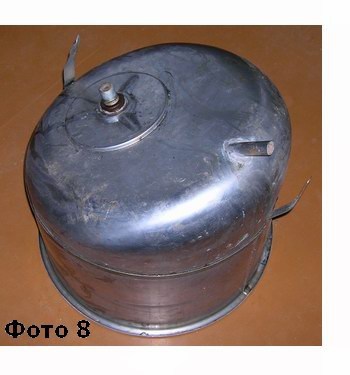

     Хороший гидрофор можно сделать из двух бачков (см. фото8) от старых стиральных машин, сварив их вместе и заварив лишние отверстия.
Следующая статья будет про отстойник. Успехов всем. До свидания. К.В.Ю.
