Расчет шунта и добавочного сопротивления формула

Как рассчитать шунт и/или добавочное сопротивление, довольно часто этот вопрос встает перед радиолюбителями занимающимися разработками блоков питания, зарядных устройств, измерительных приборов и т.д. Тем не менее, это очень просто.

Расчет шунта

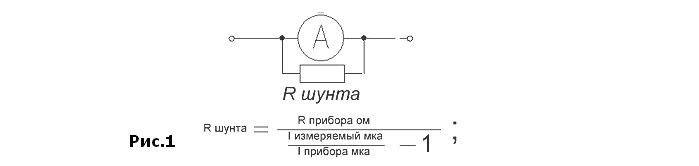

Формула для расчета величины сопротивления шунта приведена на рисунке 1

Пример 1.

Измеряемый ток = 10000000мкА, Полное отклонение стрелки измерительной головки происходит при токе, проходящем через нее, 100мкА. Т.е. Iприбора = 100мкА. Величина сопротивления катушки измерительной головки равна 240 Ом, Rприбора = 240 Ом. Подставляем все данные в формулу и получаем: Rшунта = 240 / (10000000/100 – 1) = 0,0024Ом. Все очень просто, но при комнатной температуре. Если же эта головка, установленная, например, в зарядное устройство, и вы его принесли зимой в гараж, то тут не все так однозначно. Об этом я писал в статье «Зарядное устройство с токовой стабилизацией». Дело в том, что сопротивление рамки измерительной головки сильно зависит от температуры. Поэтому и показания прибора при изменении температуры, тоже будут иметь большую погрешность. Кроме этого температурная зависимость показаний вашего амперметра будет зависеть и от выбранного вами материала шунта. Лучшим материалом для шунта, конечно, является константан. Его и название производное от константы. Этот сплав имеет высокостабильный ТКС.

Расчет добавочного сопротивления

Здесь произведение тока прибора и сопротивление прибора, ни что иное как падение напряжения на самой измеряющей головке, для нашего случая Uприбора = 0, 0001А х 240 Ом = 0,024В – 24мВ. В большинстве случаев им можно просто пренебречь. В этом случае формула примет следующий вид:
R добавочное = Uизмеряемое/Iприбора;

Пример 2

Рассчитать добавочное сопротивление на измеряемое напряжение 30В.
1) R = (30-0,024)/0,0001 = 299,759 Ом;
2) Без учета падения напряжения на головке R = 30/0,0001 = 300 Ом;
Вообще, добавочный резистор лучше сделать составным, состоящим из двух – трех последовательно включенных резисторов. Например, 270 + 30 Ом или 270 + 27 + 3 Ом. В этом случае проще будет откалибровать измерительный прибор.
