Расчет фильтров выпрямителя

Русская версия программы «LC-filter 5.0.0.0», позволяющая рассчитывать Г-образные сглаживающие фильтры на реактивных элементах, предназначенные для подавления пульсаций в источниках питания. Программа «LC-фильтр 5.0.0.0» распространяется свободно и оплата не обязательна.

Автор программы — Москатов Евгений Анатольевич из города Таганрога Ростовской области.
     Сглаживающий фильтр (смотрите рис. 1) включается между выпрямителем и нагрузкой для уменьшения переменной составляющей (пульсации) выпрямленного напряжения.
Расчет фильтров выпрямителя, 1-2-32
     Реактивные фильтры представляют собой соединённые определённым образом дроссели и конденсаторы. На входе фильтра помимо постоянной составляющей присутствует ещё и переменная составляющая, называемая пульсацией напряжения. Эта пульсация велика относительно допустимой для питаемой нагрузки, и непосредственное питание нагрузки от источника питания бывает невозможно. При питании аппаратуры пульсация напряжения резко ухудшает, а чаще вообще нарушает работу устройств, внося искажения и помехи. Это относится к пульсации напряжения, вызванной работой системы зажигания в автомобилях; пульсации, вызванной работой источника питания компьютера и приводящей к помехам телевизорам, радиоприёмникам и прочим бытовым электроприборам. Для уменьшения пульсаций напряжения используют сглаживающие фильтры.

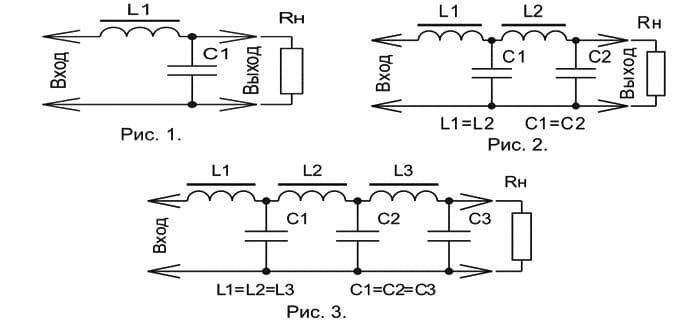

     Основным параметром сглаживающих фильтров является коэффициент сглаживания q. Если предположить, что падение напряжения на омическом сопротивлении дросселя отсутствует, то коэффициент сглаживания можно определить как отношение амплитуды пульсации напряжения на входе фильтра U~вх к амплитуде пульсации напряжения на выходе фильтра U~вых. q = U~вх / U~вых. Таким образом, коэффициент сглаживания показывает степень ослабления фильтром переменной составляющей напряжения. Программа «LC-filter» позволяет рассчитывать различные сглаживающие Г-образные индуктивно-ёмкостные фильтры: однозвенные (рис.1), двухзвенные (рис. 2) и фильтры с большим числом звеньев (рис. 3). Количество звеньев фильтра определяется из условия наименьшей стоимости или из условия минимума его суммарной индуктивности и его суммарной ёмкости. Исходя из условия наименьшей стоимости, двухзвенный LC-фильтр целесообразно применять при q > 40...50, а трёхзвенный LC-фильтр целесообразно применять при q >1500 ...1700. Исходя из второго условия, двухзвенный LC-фильтр целесообразно применять при q > 20, а трёхзвенный LC-фильтр целесообразно применять при q > 160.

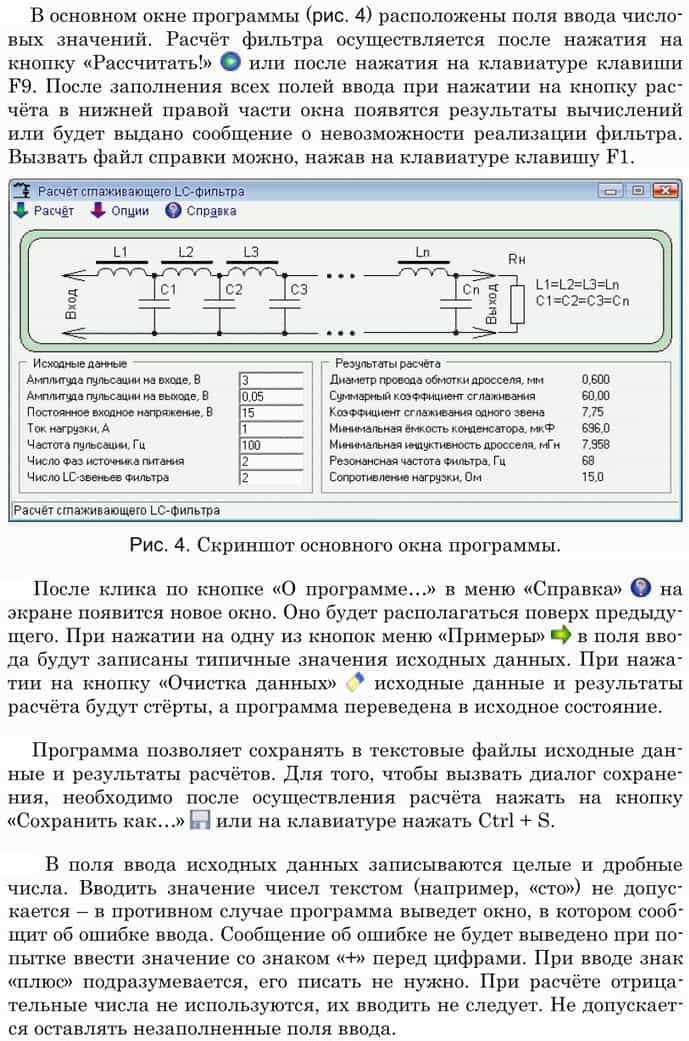

Относительно исходных данных программы.
     Частота пульсации после мостового выпрямителя увеличивается в два раза. Значит, если частота сети была 50 Гц, то после мостового выпрямителя на фильтр подаётся напряжение с частотой пульсации 100 Гц. Для однополупериодного выпрямителя число фаз равно 1; для двухполупериодного выпрямителя, в том числе мостового, равно 2; для трёхфазного выпрямителя — 3; для трёхфазного мостового выпрямителя — 6. Для выпрямителя, образованного включением двух трёхфазных мостовых выпрямителей последовательно (причём в одном выпрямителе вторичные обмотки трансформатора включены в звезду, а во втором — в треугольник), число фаз равно 12.
Относительно результатов расчёта в программе.
      По найденной из расчёта ёмкости требуется выбрать конденсатор. Конденсатор следует выбрать на напряжение холостого хода выпрямителя при максимальном напряжении сети, увеличенное на 15 ... 20 %. Это необходимо для обеспечения надёжной работы конденсаторов при перенапряжениях, возникающих при включении выпрямителя. Необходимо также, чтобы амплитуда переменной составляющей напряжения на конденсаторе не превышала предельно допустимого значения. Важным параметром конденсатора является предельно допустимая величина переменной составляющей выпрямленного напряжения, выраженная в процентах его номинального рабочего напряжения. Этот параметр конденсатора в значительной мере зависит от частоты основной гармоники выпрямленного напряжения. В каталогах на конденсаторы обычно приводится допустимая величина амплитуды переменной составляющей для частоты 50 Гц и дополнительно указывается, как изменяется допустимая амплитуда в зависимости от частоты. Емкость электролитических конденсаторов существенно зависит от температуры окружающей среды. Она резко уменьшается при отрицательных температурах, что следует обязательно учитывать при проектировании. Если допустимое для данных частоты и температуры значение амплитуды переменной составляющей превышает расчётное, то следует, либо выбрать конденсатор на большее номинальное рабочее напряжение (не меняя принятой ранее ёмкости конденсатора), либо увеличить ёмкость конденсатора (не меняя принятого ранее номинального рабочего напряжения конденсатора). Дроссель фильтра обычно выбирают стандартным, хотя не исключена ручная намотка по рассчитанным индуктивности обмотки и диаметру провода. Магнитопровод дросселя выбирается исходя из частоты пульсации. Так, для частоты 100 Гц лучше использовать сердечник из пермаллоя или трансформаторного железа. Для частоты 100кГц следует использовать магнитопровод из феррита.
      Постоянный ток нагрузки, протекая по обмотке дросселя, создаёт постоянное подмагничивание его сердечника, что смещает рабочую точку на кривой намагничивания на пологий участок, соответствующий магнитному насыщению. Это приводит к уменьшению магнитной проницаемости и индуктивности дросселя. Для снижения влияния подмагничивания на индуктивность дросселя его сердечник выполняется с немагнитным зазором. При этом следует понимать, что у дросселя с немагнитным зазором в сердечнике велико поле рассеяния, которое может явиться причиной наводок на элементы питаемого устройства. При расчёте фильтра необходимо обеспечить такое соотношение реактивных сопротивлений дросселя и конденсатора, при котором не могли бы возникнуть резонансные явления на частоте пульсации выпрямленного напряжения и частоте изменения тока нагрузки. Для этого необходимо, чтобы собственная круговая частота фильтра была хотя бы в два раза меньше круговой частоты пульсации. Это условие всегда выполняется при q > 3.
