Самодельная сирена

Сирена для охранной системы

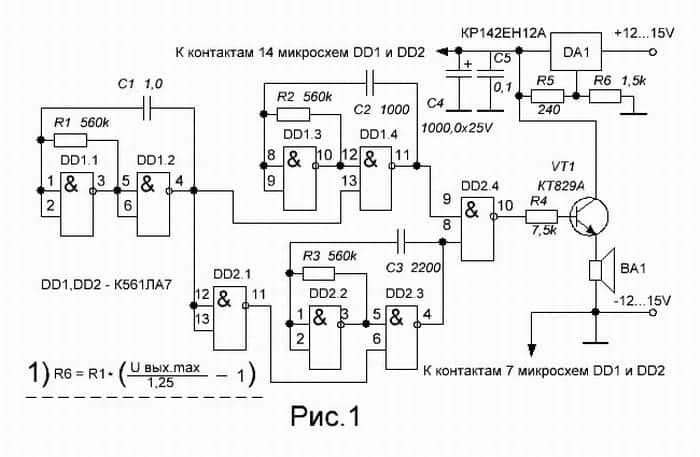

     На рисунке 1 приведена схема простой двухтональной сирены предназначенной для питания от аккумуляторов напряжением 12 вольт, в частности от автомобильного.

Самодельная сирена, shema1

     Она содержит три автогенератора: переключающий на элементах DD1.1, DDI.2 (с частотой переключения 1Гц) и два звуковых —на элементах DD1.3, DD1.4 (f=1 кГц) – 1, на элементах DD2.2, DD2.3 (f=500 Гц) — 2. Чтобы звуковые генераторы работали поочередно, управляющие импульсы на второй звуковой генератор поданы с выхода переключающего генератора через инвертор DD2.1. В этом случае, пока напряжение на выходе элемента DD1.2 имеет высокий уровень, возбуждается автогенератор, собранный на элементах DD1.3, DD1.4. Когда же на выходе элемента DD1.2 присутствует низкий уровень, возбуждается автогенератор, реализованный на элементах DD2.2, DD2.3. Импульсы с выходов звуковых генераторов через элемент DD1.4, выполняющий операцию логического сложения, подаются на усилитель звуковой частоты (VT1), нагрузкой которого служит динамическая головка ВА1. Таким образом, динамическая головка ВА1 поочередно воспроизводит два тона 500 Гц и 1 кГц по 0,5 с каждый.

     Так как микросхема К561ЛА7 имеет диапазон рабочих напряжений 5…15 вольт, то с помощью резистора R6, изменяя напряжение питания устройства, можно регулировать мощность звукового сигнала, подаваемую на звукоизлучающую головку ВА1. Номинал этого резистора для других напряжений (на схеме указан номинал резистора для напряжения на выходе микросхемы КРЕН8А – 9 вольт) можно рассчитать по формуле 1) на рис.1. Хотя транзистор VT1 работает в ключевом режиме, ему все равно потребуется радиатор, т.к. мощность подводимая к излучателю ВА1, при напряжении питания более 10 вольт, может намного превышать 10Вт, эта мощность во многом зависит и от сопротивления излучателя. Если в качестве нагрузки будет применен излучатель с большим внутренним сопротивлением, то его необходимо включить в коллекторную цепь транзистора.

Простая самодельная сирена, plata

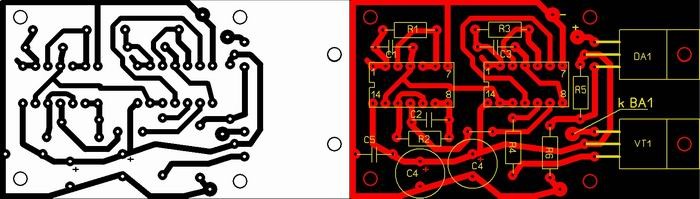

     Микросхема стабилизатора тоже установлена на небольшой радиатор, хотя при больших мощностях звукового сигнала, габариты радиаторов надо будет увеличить, адаптировать при этом и топологию проводников печатной платы, которую можно вместе со схемой скачать здесь.

Sirena (742 Загрузки )

При подключении схемы к аккумулятору будьте внимательны. Переполюсовка неизбежно приведет к мору микрух. У нас на работе бытовал термин, я извиняюсь – защита ЗОД – защита от дурака (не примите на свой счет), которая состояла: или из последовательно прямовключенного диода (рассчитанного на соответствующий потребляемый ток), или диода включенного параллельно входным клеммам питания устройства, через предохранитель. В первом случае, на диоде будет выделяться бесполезная мощность, а во втором – придется каждый раз, когда вы окажитесь … — менять предохранитель. ШУТКА.
