Мощные полевые переключательные транзисторы фирмы International Rectifier
«Радио» 2001 №5 стр. 45

В современной аппаратуре широко применяются различного рода электронные переключатели. Полупроводниковые приборы в настоящее время используют для коммутации цепей с током до десятков и даже сотен ампер, причем предпочтение получают именно полевые транзисторы.

В наибольшей мере это относится импульсным преобразователям напряжения, системам бесперебойного питания, узлам управления нагрузками индуктивного характера и широтно-импульсного управления электродвигателями, пусковым устройствам люминесцентных ламп и др. Фирма International Rectifier (IP) выпускает широкий ассортимент полевых транзисторов, рассчитанных на работу в переключательном режиме. Среди них есть приборы с n-каналом на напряжение до 900В и ток до 250А и с р-каналом на напряжение до 400В и ток до 74А. Это позволяет выбрать для проектируемого устройства полупроводниковые приборы, в наибольшей степени отвечающие требованиям, как по энергетическим характеристикам, так и по сопротивлению открытого канала, по условиям отведения тепла, по временным показателям при сохранении электрической прочности.

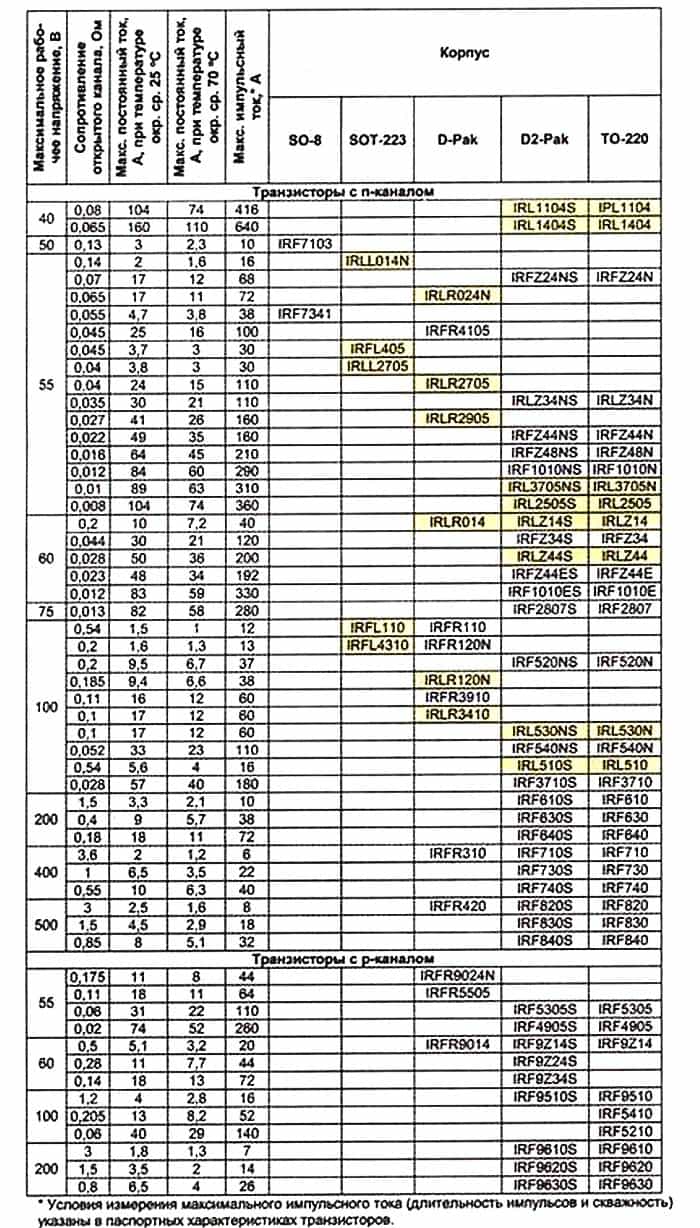

В последнее время все большую популярность завоевывают полевые транзисторы с пониженным рабочим напряжением затвора — они открываются уже при напряжении 2... 4В. В совокупности с небольшим статическим током управления и емкостью затвора это позволяет управлять транзистором сигналом непосредственно с выхода логических микросхем, что упрощает и удешевляет конструкцию. Транзисторы, рассчитанные на управление логическими уровнями, имеют в наименовании букву L. В связи с успехами в конструировании и технологии изготовления кристалла, а также в оптимизации характеристик полупроводниковых приборов все большее число типов транзисторов выпускают в корпусах с уменьшенным тепловым сопротивлением. Это позволяет вместо корпуса ТО-220 (например, у транзистора IRFBC30 с напряжением сток—исток 600В и током стока 3,6 А) применять корпус Super-02 (как у транзистора IRFL10N60C на 600В и 10А) для поверхностного монтажа. Благодаря уменьшению на 72% сопротивления открытого канала и снижению потерь на переключение, стало возможным при том же токе, монтировать транзистор в корпусе Super-D2, либо без теплоотвода вообще, либо с небольшим теплоотводом, в виде площадки фольги на печатной плате. Для удобства компоновки часть приборов оформляют в полностью изолированном корпусе ТО-220 Full Pack. Это видоизмененный ТО-220, полностью опресованный пластмассой. Тепловые характеристики такого корпуса несколько хуже прототипа, зато ого можно монтировать без электрической изоляции теплоотводящего фланца и крепежного винта на любую подходящую поверхность. В помещаемой здесь таблице перечислены наиболее популярные мощные переключательные полевые транзисторы фирмы International Rectifier и их основные электрические характеристики. Приборы типов, выделенных цветом, рассчитаны на управление логическими уровнями.
Материал подготовлен при содействии фирмы «Платан»
