Стабилизатор напряжения на транзисторе КТ808А

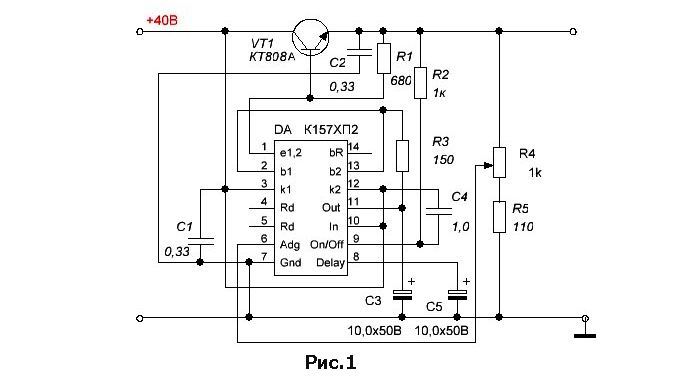

В данной статье будет рассмотрена схема простого, но эффективного стабилизатора напряжения с защитой от короткого замыкания на выходе. Основой стабилизатора служит интегральный стабилизатор К157ХП2, в качестве управляющего транзистора используется n-p-n транзистор КТ808А. Схема стабилизатора представлена на рисунке 1.

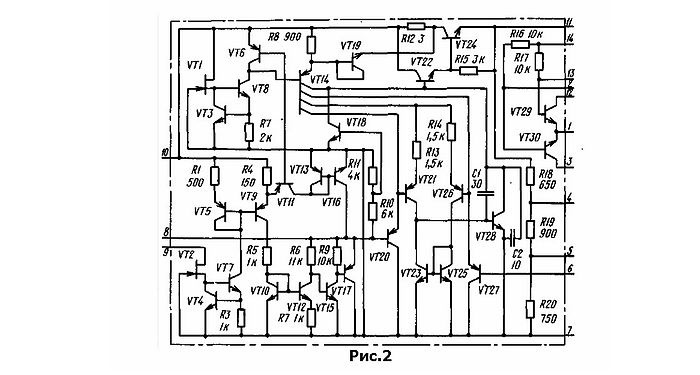

Для начала рассмотрим внутреннюю структуру микросхемы К157ХП2. Ее схема представлена на рисунке 2.

Помимо собственно самого стабилизатора микросхема имеет еще две отдельных транзисторных структуры, это транзисторы VT29 и VT30. Их, в параллельном включении, мы и будем использовать, как предварительный каскад усиления для управляющего транзистора VT1 КТ808А. Микросхема имеет функцию плавного включения стабилизатора. Время нарастания выходного напряжения зависит от емкости конденсатора С5 рисунок 1, подключенного к выводу 8 DA1. Наличие плавного нарастания напряжения позволяет намного уменьшить амплитуду импульса тока заряда при работе стабилизатора на емкостную нагрузку. Микросхема имеет внутреннюю защиту от превышения тока нагрузки. Датчиком тока в этом случае является резистор R12. Порог ограничения равен 200мА. И еще одна очень полезная опция у данной микросхемы, это – Вкл\Выкл. Если на вывод 9 DA1 подать напряжение более двух вольт, то стабилизатор включится, если убрать напряжение, то стабилизатор выключится практически полностью. Выходное напряжение закрытого стабилизатора составляет лишь несколько десятков милливольт.

Еще один плюс, это тепловая защита. Защита кристалла от перегрева осуществляется транзистором VT18, на базу которого подана часть образцового напряжения, недостаточная для его открывания при нормальной температуре. При повышении температуры кристалла до +165...180°С транзистор VT18 открывается и шунтирует базовую цепь транзистора VT22.

Работа схемы стабилизатора

При подаче напряжения на схему стабилизатора, это напряжение попадает на коллектора транзисторов VT1, рисунок 1, VT29 и VT30 выводы 12 и 3 микросхемы DA1. Так же это напряжение подается на конденсатор С4, который находится в цепи запуска схемы стабилизатора. В момент подачи напряжения на схему ток заряда этого конденсатора включает стабилизатор микросхемы. На выходе стабилизатора микросхемы, вывод 11, появляется открывающее напряжение, которое через ограничивающий резистор R3 подается на базы транзисторов VT29 и VT30 микросхемы DA1. С эмиттеров, вывод 1 DA1, этих транзисторов сигнал подается на базу мощного транзистора VT1 рисунок 1. Напряжение появится на выходе полной схемы стабилизатора. Часть этого напряжения через резистор R3, величиной более 2В поступит на вывод 9 DA1- On/Off. Теперь уже стабилизатор во включенном состоянии будет удерживаться не током заряда конденсатора С4, а током протекающим через резистор обратной связи R3. Исходя из выше сказанного, становиться понятно, как работает схемы защиты стабилизатора от режима короткого замыкания. При замыкании выходных клемм стабилизатора, верхний вывод резистора R3 оказывается замкнутым на общий провод устройства, напряжение на выводе 9 DA1 пропадает, стабилизатор выключается. Вернуть схему в рабочее состояние можно будет отключением и повторным включением стабилизатора. Можно поставить кнопку «Перезапуск» параллельно конденсатору запуска С4.

Регулировка выходного напряжения осуществляется при помощи переменного резистора R4. Минимальное выходное напряжение стабилизатора равно напряжению внутреннего ИОН и соответствует 1,3 В. Максимальное напряжение зависит естественно от величины входного, но не более 40 вольт, падения напряжения на схеме стабилизатора и величины резистора R5. Если вам не нужно ограничение выходного напряжения, то этот резистор из схемы можно исключить.

Детали и конструкция

В качестве мощного управляющего транзистора VT1 использован транзистор n-p-n структуры КТ808А

Его можно заменить любыми подходящими транзисторами КТ819, КТ827, КТ829, импортными транзисторами из серии ТИР и т.д. и т.п. Конденсатор фильтра С3 лучше использовать танталовый, типа ЭТО, но за неимением можно поставить и обычный электролит. Конденсатор С1 любой. Он стоит параллельно входным клеммам схемы, но физически он должен находиться непосредственно у микросхемы DA1. Как и конденсатор С2, по схеме он стоит параллельно выходу, но так же должен находиться рядом с микросхемой. Усилитель ошибки данной микросхемы имеет большой коэффициент усиления, чем больше Кус, тем больше склонность к возбуждению. Поэтому, как вы выполните монтаж стабилизатора, зависит устойчивость его работы. В конечном счете, от этого зависит надежность работы тех устройств, которые будут питаться от этого стабилизатора.

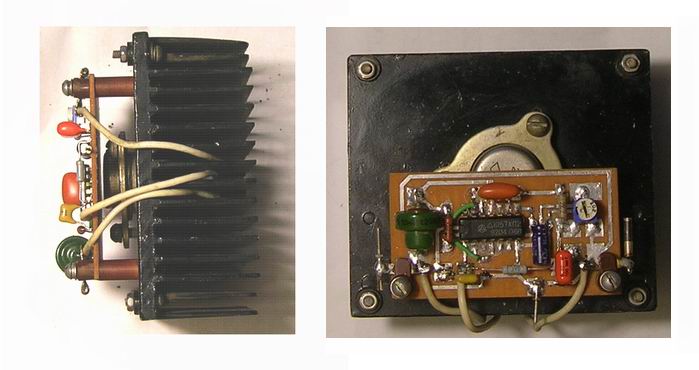

Внешний вид экспериментального модуля стабилизатора показан на фото 1.

На фото показана экспериментальная плата, но вы, когда будете делать свою, то обязательно придерживайтесь показанной компоновки. Резистор R1 можно расположить на плате, а можно припаять прямо к выводам транзистора VT1. Что бы уменьшить выходное сопротивление стабилизатора, верхний и нижний выводы регулирующей цепочки R4 и R5 необходимо подключать к выходным клемма устройства, чтобы исключить влияние падения напряжения на монтажных проводах, да и о сечении проводов для соответствующего тока нагрузки не забывайте.

Успехов, удачи. К.В.Ю.
