Секундный таймер
Секундный таймер с обратным отсчетом

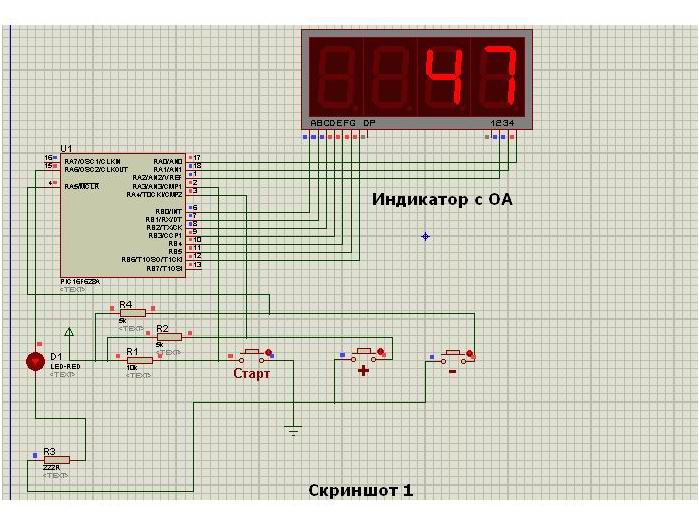

Эта схема и программа разрабатывалась по просьбе одного из посетителей сайта. Так как на данный момент у меня микроконтроллера нет, то программу пришлось проверять и отлаживать только в протеусе. Схему таймера можно посмотреть на скриншоте 1 программы PROTEUS. Скриншот соответствует уже нажатой кнопке «Старт», светодиод D1, индицирующий выходной сигнал управления — светится.
Максимальное время выдержки таймера равно 255 секунд. При первом включении программа контроллера выведет из EEPROM памяти на индикатор число 50. Это соответствует выдержке таймера 50 секунд. Впоследствии в энергонезависимую память микроконтроллера будет записываться тот временной промежуток, который установите с помощью кнопок вы. При нажатии на кнопку «Старт» программа выдает логическую единицу на вывод 15 U1. Начинает светиться светодиод D1 и тут же начинается обратный отсчет времени. Оставшееся время отображается на трехразрядном семисегментном индикаторе с общим анодом. После истечения всего промежутка выбранного времени, на выводе 15 D1 появится логический «0», что соответствует минимальному напряжению на этом выводе. Светодиод естественно перестанет светиться. А на индикатор снова будет выведено число секунд, ранее вами выставленное.
Установка значения выдержки производится при помощи кнопок «+» и «-», При нажатии на кнопку «-» происходит уменьшение показаний, а нажатии на «+» – увеличение. Для удобства выставления необходимого числа секунд выдержки, беря во внимание, что их не так уж и мало, интервал переключения показаний выбран не постоянный. Сначала цифры будут меняться с периодом в половину секунды, а после десяти изменений цифры будут меняться через каждые 25мсек. Иначе, для выбора интервала, равного 255 секунд, потребовалось бы более четырех минут. Подтягивающие резисторы у кнопок могут иметь номинал от 4,7кОм… 10кОм. Вот вроде и все, попробуйте, должно работать. К.В.Ю.
Я, тут, пораскинул… Вывод 16 у контроллера остался незадействованный. Все равно, думаю, придут просьбы об изменении программы на другие индикаторы. Так, что свободный ранее вывод 16 контроллера U1, стал входом для изменения индикации применительно к разным индикаторам, с ОА или ОК. При разомкнутой кнопке будут работать индикаторы с ОА, а при замкнутой кнопке (на скриншоте 2) — индикаторы с ОК. Вы, я думаю, можете обойтись вместо кнопки перемычкой.

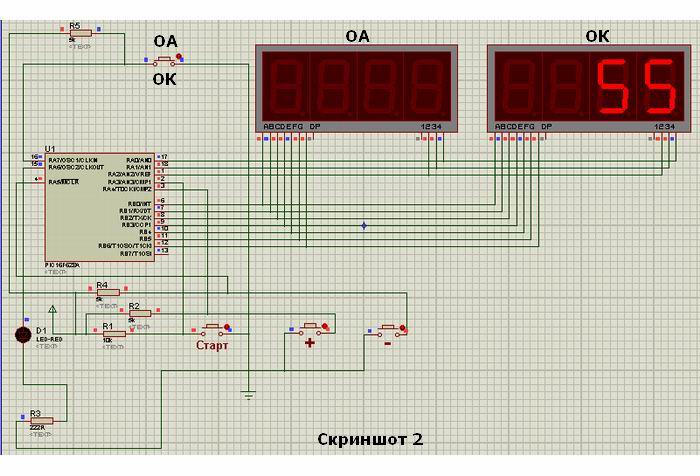

На этом скриншоте 2 схема работает с индикаторами с общим катодом — вывод 16 соединен с корпусом.
