Таймер для кухни
Самодельный таймер для кухни.
Таймер — одна из наиболее популярных радиолюбительских конструкций. Вниманию читателей предлагается еще один вариант.
В отличие от других подобных устройств на микроконтроллерах, здесь выдержку устанавливают не нажатиями на кнопки, а обычным переменным резистором. Простота управления, цифровая индикация, возможность быстрой установки нового значения выдержки делают этот таймер удобным для применения в качестве кухонного. Продолжительность выдержки может быть любой в пределах 1...85 мин. Описание этого таймера было размещено в журнале «Радио» за 2006г №07 стр.25
Основой схемы являлся микроконтроллер PIC16F84A. Я собрал два таких таймера, но тут попросили собрать еще один. И здесь мне пришлось подправить программу контроллера для работы с PIC16F628A и отказаться от кварца – три секунды для кухонного таймера ни чего не значат. А 628-й дешевле, чем 84-й. Светодиодные индикаторы с общим анодом заменены на индикаторы с общим катодом от старого АОНа — МТ-30361. По правде сказать, деталей примененных в оригинале схемы, у меня просто не осталось. Схему тоже слегка упростил. Может и вам пригодится этот вариант таймера.

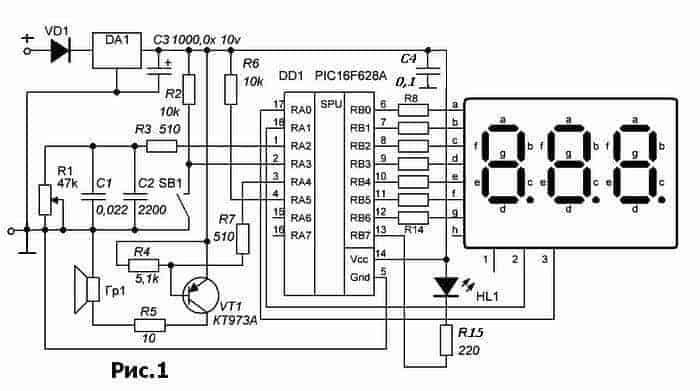

Схема таймера показана на рисунке.
Рисунок печатной платы моего варианта, файл загрузки и схему можно скачать здесь.
Налаживание таймера сводится к подборке конденсатора С2. Его емкость должна быть такой, чтобы при максимальном сопротивлении переменного резистора R1 на индикатор было выведено число 85. Подбирая резистор R5, устанавливают необходимую громкость звукового сигнала. Питать таймер можно от любого источника постоянного напряжения 8...10 В. Потребляемый ток не превышает 100 мА. Переменный резистор должен быть с линейной характеристикой регулирования. Резисторы R8... R14 — 270... 510Ом. Диод VD1 можно не ставить, если вы уверены, что в процессе проверки и регулировки не перепутаете провода питания. В противном случае вас ожидает сплошной мор микрух. Удачи всем.
