Автомат включения вентилятора

     Сейчас в магазинах можно приобрести вентиляторы, которые устанавливаются вместо решеток, закрывающих отверстие естественной вентиляции в кухонном помещении. А раз есть такие вентиляторы, значит надо к ним присобачить автомат, который бы включал их при увеличении температуры в кухне выше, чем вам хочется.

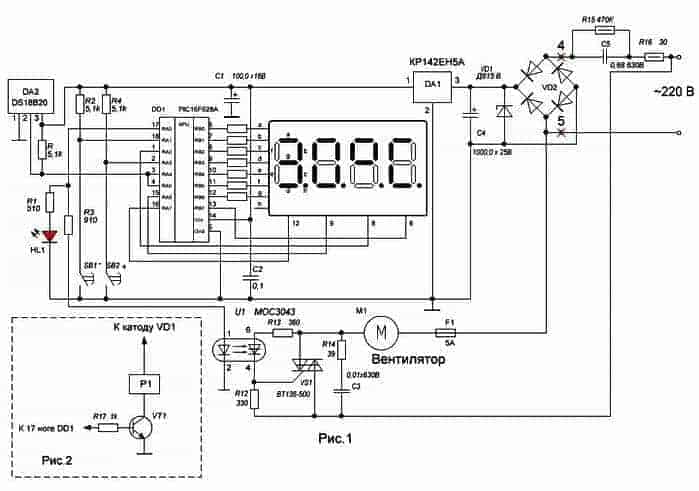

      Схема такого аппарата приведена на рисунке 1. Основа устройства – PICконтроллер PIC16F628A. Для работы в данном термометре-термостате не нужна стабильная частота тактирующих импульсов, поэтому в качестве тактового генератора используется внутренний генератор с внутренней RC цепью. В качестве индикатора температуры применен четырехразрядный, семисегментный индикатор с общим анодом. Точность установки включения вентилятора и показа температуры – один градус. Устанавливается температура включения вентилятора с помощью кнопок. На индикаторе вместе с температурой еще высвечивается значок градуса и знак Цельсия – С. Если для вас это излишество, то можно применить более дешевый двухразрядный индикатор. Большинство деталей установлено на печатной плате.

     Оставшиеся детали смонтированы на стойках навесным способом. Вместо тиристорного ключа можно применить реле на напряжение питания 12В и током коммутации, зависящим от пускового тока двигателя вентилятора. Если будете применять реле, то Стабилитрон VD1 надо заменить на Д815Д с напряжением стабилизации примерно 12В. Гасящий конденсатор безтрансформаторного блока питания в этом случае должен иметь емкость 2,0 мкф. В таких блоках питания я обычно применяю конденсаторы МБГЧ, в данном случае 2,0 мкф на 250В. К его же выводам припаиваются и резисторы R15 и R16. Если рабочий ток реле находится в пределах 60ма, то в качестве управляющего им транзистора можно взять КТ315 А,Б,В,Г. В случае применения реле с большим током срабатывания можно применить транзистор КТ972 с любой буквой. В качестве выпрямительного моста применимы диоды КД258В. Прямой ток, которых полтора ампера. Устанавливать, включающий вентилятор тиристор на теплоотвод или нет, так же зависит от мощности используемого вентилятора. Скачать файл прошивки контроллера, схему и рисунок печатной платы можно здесь. Успехов всем. К.В.Ю.
