Цифровой термометр дом — улица
Привет всем. Вот уже год, как собираюсь заняться сборкой термометра для одновременной индикации температуры на улице и в доме, но что-то руки, как всегда не дотягиваются.

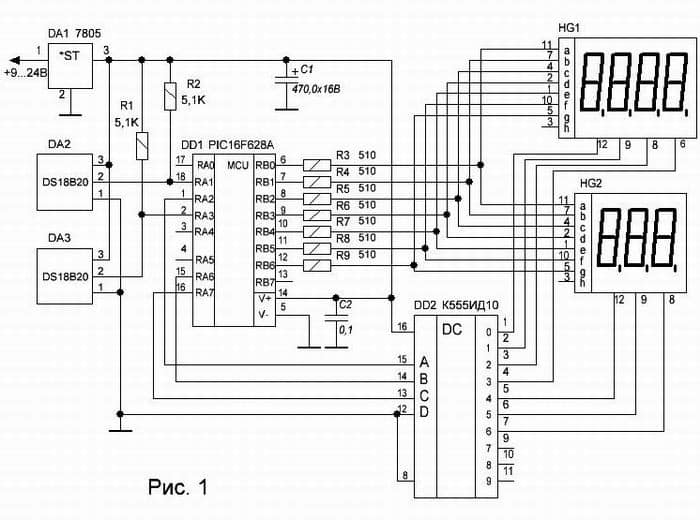

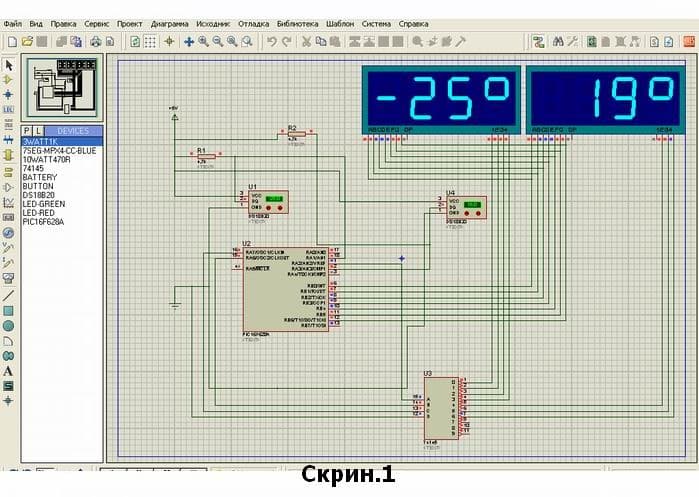

Поэтому решил выложить схему и файл прошивки (кстати, если нужен исходник, могу выслать на мыло). Сам, если будет время, соберу потом, сейчас не до этого. Работу термометра промоделировал на Протеусе. Скрин программы можете наблюдать на Скрин 1.
До печатной платы руки тоже естественно не достали, так что, если надумаете собирать это устройство и разработаете печатную плату, то можете поделиться своей разработкой с другими, через мой сайт.
Индикаторы, примененные в термометре – с общим катодом. Индикатор, работающий с улицей – четырехразрядный, а показывающий температуру дома – трехразрядный. Соединять датчики температуры с платой устройства лучше всего с помощью микрофонного кабеля, у которого внутри имеются две изолированные жилы. При небольших расстояниях между датчиками и платой, можно применить обычные скрученные провода. Если вам не понравится «тусклость» свечения индикаторов, то можно уменьшить номиналы балластных резисторов в цепях сегментов индикаторов, но в этом случае возрастет потребляемая термометров мощность от первичной сети. Если термометр включен в сеть постоянно, то его содержание будет «выливаться в копеечку». Успехов и удачи всем. До свидания. К.В.Ю.
Скачать схему и файл прошивки.
Term_dom_ulicia (1508 Загрузок )
