Цифровой термометр термостат с коррекцией показаний температуры

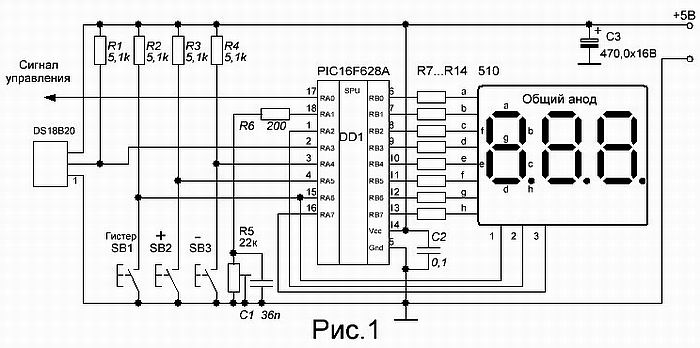

В статье рассмотрена схема цифрового термометра термостата на микроконтроллере PIC16F628A. Прототипом данного устройства является схема и программа, описанная в статье «Термометр термостат на pic16f628a». Новая схема термостата представлена на рисунке 1.

В качестве датчика температуры использован тот же популярный DS18B20.

Информация о величине температуры выводится на семисегментный, светодиодный, трехразрядный индикатор с общим анодом. Показания выводятся с точностью до десятых долей градуса. Установка температуры термостатирования производится при помощи кнопок SB2 и SB3. Этими же кнопками устанавливается величина гистерезиса при нажатой кнопке SB1. Коррекция показаний производится с помощью многооборотного подстроечного резистора R5. Резистор R6 защищает выходные транзисторы торта RA1 от чрезмерного начального тока заряда конденсатора С1. Номиналы резистора R5 и конденсатора С1 не критичны. Самое главное для конкретной схемы, что бы произведение их величин было равно примерно 22Ком х 36n = 792. Это значит, что если вы примените подстроечный резистор номиналом 15Ком, то при этом вам потребуется конденсатор емкостью 792 : 15 = 52,8 ≈ 56n — 56 наноФарад. При номиналах данных резистора и конденсатора, указанных на схеме, диапазон коррекции показаний температуры находится в пределе ±3,0 ° С. Вообще программа корректно работает только в диапазоне положительных температур, верхний предел ограничен 99,9°С. Нижний диапазон начинается с 3° С. Резистор R1 является нагрузкой выходного транзистора датчика DS18B20. R2,R3,R4 – подтягивающие резисторы для корректной работы кнопок SB1,SB2 и SB3. Резисторы R7… R 14 – резисторы, ограничивающие ток светодиодов индикатора, от их номинала зависит яркость свечения сегментов. Иногда попадаются индикаторы, у которых сегменты имеют разную яркость свечения, так вот с помощью этих резисторов и можно ее отрегулировать.

Питается устройство от стабилизированного источника напряжения величиной 5 вольт. Конденсатор фильтра С2 – блокировочный, лучше всего монтировать непосредственно на выводах питания микроконтроллера. Данная схема имеет динамическую индикацию, поэтому импульсных помех в цепи питания микроконтроллера очень много.

Данный термостат был разработан по просьбе одного из посетителей сайта, проверять его в железе у меня нет сейчас ни времени, не материальной возможности. Но данная схема и программа к ней были промоделированы в протеусе. Еще, данные величины коррекции показаний в память контроллера не записываются, поэтому вы в любой момент имеете возможность проконтролировать реальную температуру и компенсировать погрешность.

Весь проект можно скачать здесь.
