Термостат для балконного термоящика
Простой термостат с системой контроля и сигнализации.
Этот термостат выполнен, как самостоятельный блок для балконного термоящика. Он был сделан по просьбе одного товарища давным-давно. А вообще часть этой схемы, схемы контроля и сигнализации, используется, как дополнение к цифровому термометру – термостату, описанного в заметке «Термостат для подвала».
В случае, когда не отработает основная схема, и температура будет опускаться ниже установленной, сработает сигнализация. Я очень балдею от всяких там защит, сигнализаций, телеметрий и контролем над всем, что само, что-то контролирует. Как у МКС, там всего наворочено по два, по четыре, по восемь. Сплошной дубляж. Ну, да ладно.

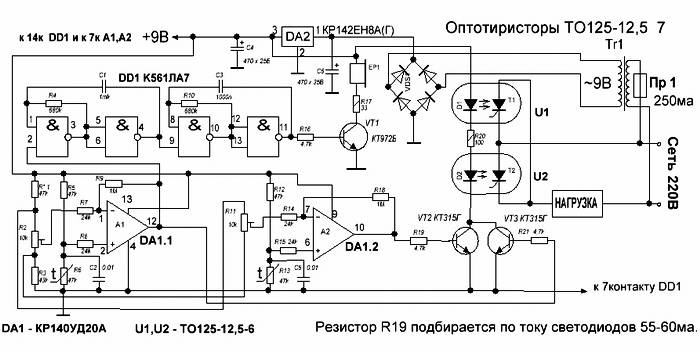

Основная схема поддержания температуры собрана на усилителе А2 микросхемы DA1, которая работает в режиме компаратора. Установка нужной температуры производится при помощи многооборотного подстроечного резистора R11 (по словам наших доблестных агрономов, температура хранения картофеля должна быть плюс два градуса по Цельсию). В качестве резисторов R6 и R13 можно применять любые терморезисторы с отрицательным ТКС (температурный коэффициент сопротивления). То есть их сопротивление увеличивается, если температура уменьшается. Номинал этих резисторов тоже не критичен. Спокойно ставьте любые от 10 до ста киллоом. Если, например вы берете резистор R6 на 10ком, то параллельно меняйте на 10ком и резистор R5. Резистором R1 можно сдвигать диапазон регулировки температуры в нужную сторону при регулировке. Разницу (гистерезис) между температурой включения и выключения регулируют резисторами R7 и К14. И так, температура в ящике начинает падать, значит, начинает расти сопротивление резистора R13. Соответственно увеличивается напряжение на неинвертирующем входе операционного усилителя (вывод 10 А2) и когда оно превысит напряжение на инвертирующем входе, изменится напряжение на выходе от примерно нуля, до примерно напряжения питания, где-то до 8,5 вольт при девяти вольтах питания. Далее откроется транзистор VT2, засветятся светодиоды D1 и D2 оптотиристоров, те в свою очередь тоже откроются, а значит, включатся обогреватели в вашем термоящике.

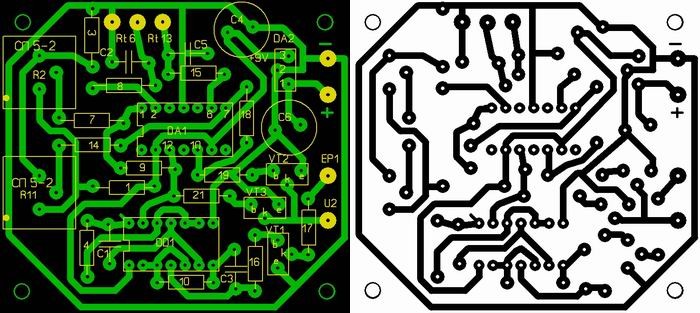

Размер платы — 62,5 х 56мм.
Про обогреватели прочтите заметку «Обогреватели для продуктов» и «Самодельный обогреватель для термоящика». Если, по какой-то причине этого не произойдет и температура продолжит падать, тогда отработает компаратор, собранный на операционном усилителе А1, порог срабатывания по температуре которого, надо установить чуть ниже. Появление напряжения на выходе А1, вывод 12, разрешит работу генератора, собранного на микросхеме DD1. Транзистор VT1 работающий в качестве импульсного усилителя усилит все, что творится на выводе 11 микросхемы DD1, и в звуковом излучателе вы услышите сигналы первого в Мире искусственного спутника Земли, ну или что-то в этом роде. Генератор генерирует пачки импульсов с частотой один герц с наполнением в один килогерц. Помимо этого, напряжение с выхода А1 подается на транзистор VT3, который в свою очередь очень постарается включить обогреватели. В качестве излучателя можно использовать любой подходящий динамик. Резистором R16 можно регулировать громкость звука.

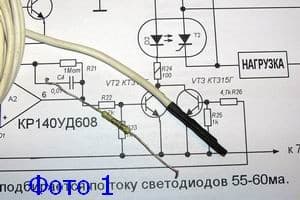

Терморезисторы соединены с основным блоком скрученными парами проводов. На резистор и часть провода надета термоусадочная трубка (Фото 1). Выпрямительный мост можно ставить практически любой, так как напряжение всего 9 вольт, а ток потребления порядка 100миллиампер. Тиристорные ключи должны стоять на радиаторах, пусть даже, если мощность обогревателей будет небольшой. Не забывайте о возможных перегрузках сети.
