Как нарисовать шкалу на стрелочном индикаторе

Здравствуйте уважаемые читатели. В этой статье хочу рассказать о том, как нарисовать нужную нам шкалу для своих измерительных приборов.

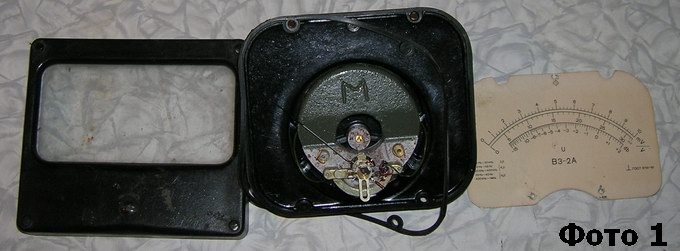

      Я буду рисовать шкалу, что по научному означает – отградуировать, для своего миллиомметра, о котором писал раньше. Прочитать статью можно здесь. И так у нас есть головка, найденная невесть, где и когда, давно у меня валялась. Аккуратно разбираем ее, но пока не открутили шкалу, сразу замеряем радиус дуги, где находятся деления.

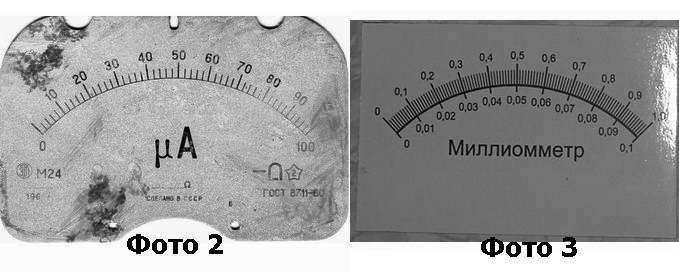

      См. Фото 1. Меряем осторожно, не повредив поворотной системы измерительной головки, и запоминаем его величину. Если у вас, как и у меня, на пластинке основной шкалы есть еще и бумажная, то ее надо осторожно снять в горячей воде. Вот, что получилось, смотрим фото 2. На фото 3 показана свеженарисованная новая шкала.

     Итак, открываем программу FrontDesigner_3.0, если ее у вас нет, скачиваем ее и устанавливаем.

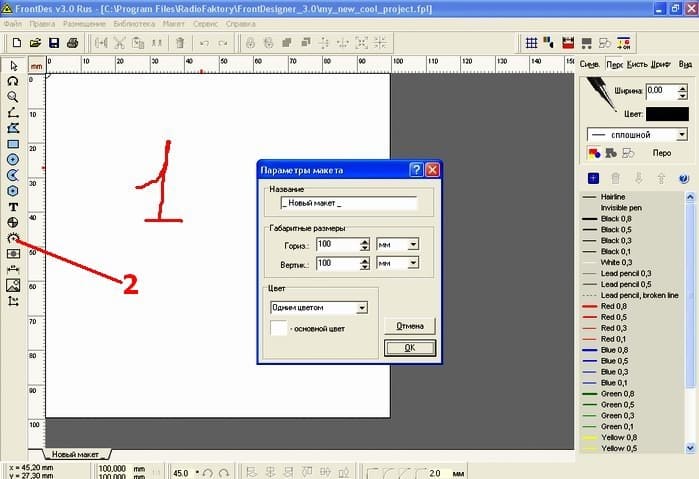

     После открытия программы перед вами появится примерно вот такое окно (скрин 1).

     Щелкаем правой мышкой по активному полю 1, выбираем – «свойства». Устанавливаем размер листа, на котором будем рисовать шкалу в соответствии с ее размерами. Здесь же можно выбрать цвет листа, я выбрал белый.

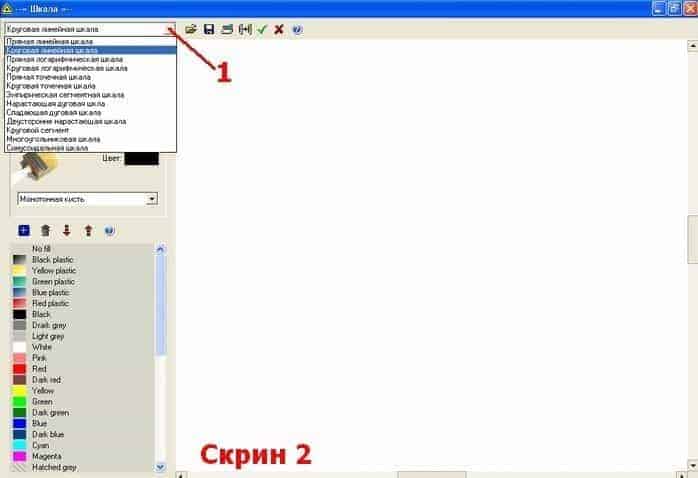

     Далее жмем на кнопку 2 — «Шкала» и перед нами откроется скрин 2, окно можно развернуть на весь экран.

У меня при наведении курсора на активное поле, последний принимает вид лупы с названием «Увеличивалка», если в это время нажать на левую или правую мышь, то изображение убежит и придется рисовать все сначала. Так, что примите это к сведению. Возможно это глюк только моей проги, но я уже привык.Нажимаем на кнопку 1 и в выпадающем списке выбираем «Круговая линейная шкала».

     Затем жмем «параметры» (см. скрин 3)и начинаем заполнять необходимые поля. 1 – выбираем угол, на который отклоняется стрелка, как так у всех измерительных головок он равен примерно 90°, то это значение и выставляем.

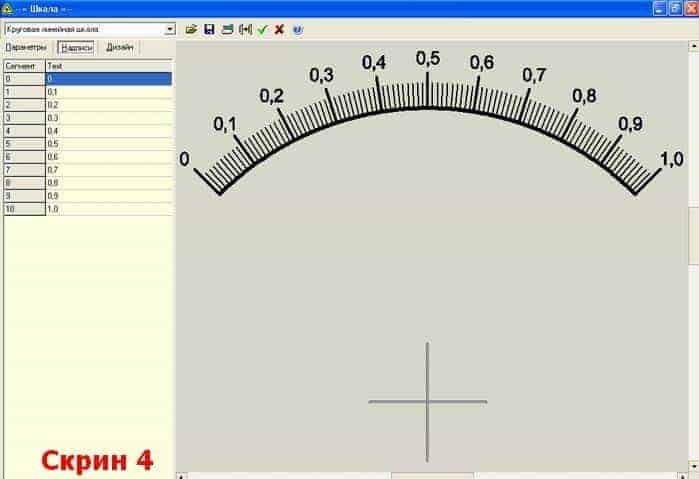

     Далее устанавливаем значение радиуса, которое мы измеряли и запоминали. «Линия» — ставим «да», в этом случае на рисунке будет видна дуга, на которой находятся деления. «Цент окружности» -можно тоже поставить «да» для удобства. «1.Деления.Сегменты» — Количество больших делений, у меня их десять. «Деления.Длина мм» — так как у меня шкала большая, ставлю 7мм. «Деления» — ставим «Да» — разрешаем себе нарисовать деления между большими делениями. Далее, как с большими – задаем количество маленьких делений между двумя большими — 10, ставим высоту маленьких делений – 5мм. «Поворот» нам не нужен – ставим «0». «Надписи» — ставим «Да» — это циферки над делениями. «Выс. т – та мм » — высота циферок. «Зазор» — ставлю 3мм – это расстояние между большими делениями и надписями. «Угол текст» — 0. Дальше см. по скрину. В итоге получаем шкалу, которую видите, но без надписей. Жмем на кнопку 2 – «Надписи» и смотрим на скрин 4.

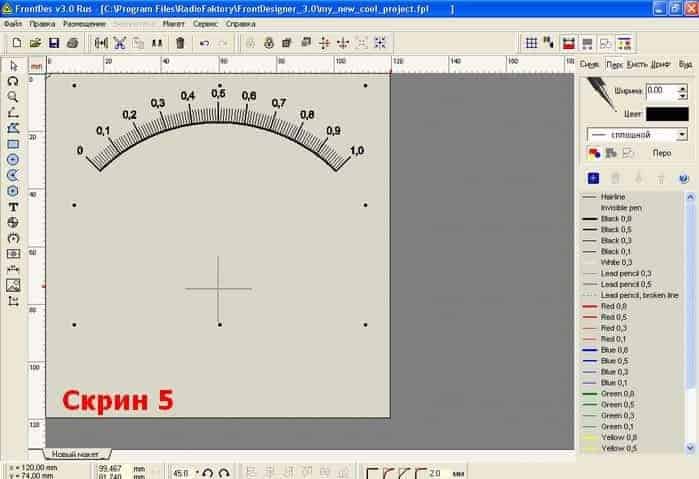

     Здесь все понятно, напротив номера каждого большого сегменты вписываем то, что нам надо. Далее нажимаем на зеленую галочку – «Добавить шкалу на макет», открывается опять главное окно программы, но уже с нашей шкалой – скрин 5.

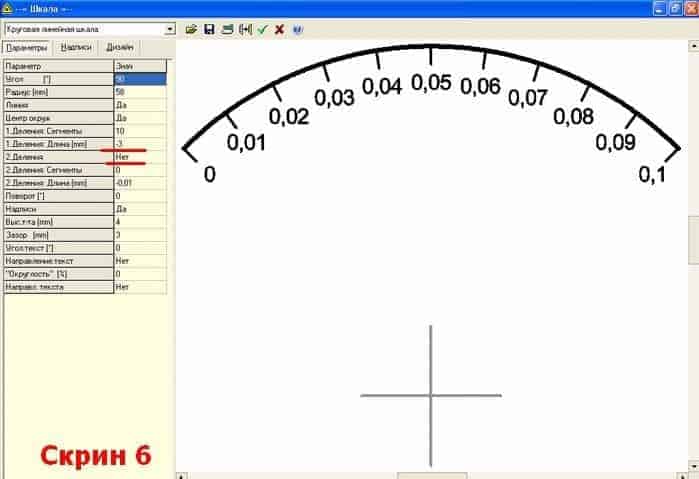

     Мой миллиомметр имеет два предела измерения, поэтому хотелось бы и его вывести на данную шкалу. Для этого снова нажимаем на значок «Шкала» и рисуем еще одну шкалу для другого предела (см. скрин 6).

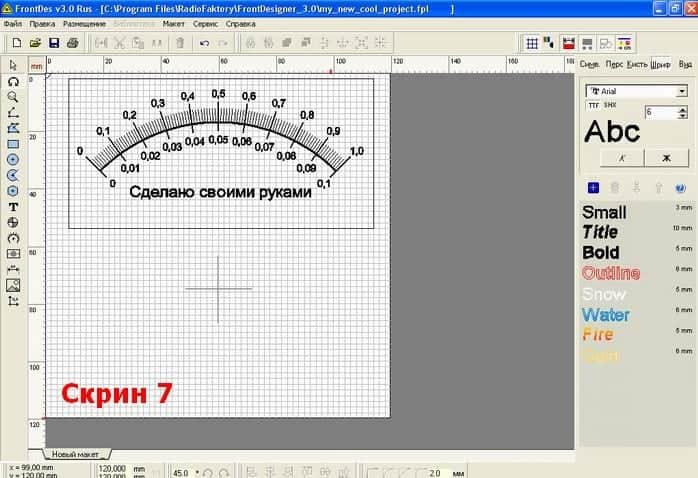

     Особенность этой шкалы состоит в том, что деления располагаются с другой стороны дуги. Это достигается тем, что перед числовым значением высоты деления ставится знак минус. И я поставил «нет» для маленьких делений. Далее жмем на зеленую галочку и уже в главном окне совмещаем две шкалы. Для облегчения дальнейшей работы включаем масштабную сетку, нажав на соответствующую кнопку – 1. После этого в соответствии с размерами нашей шкалы – фото2, чертим прямоугольник. По сторонам этого прямоугольника мы потом отрежем нужную нам часть. Теперь можно вставить нужный нам текст или значок, в этом уж сами разберетесь. Получаем скрин 7.

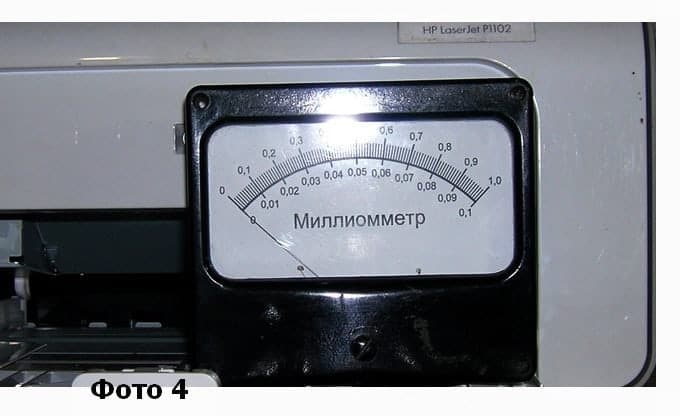

      Далее жмем на значок принтера и печатаем шкалу. Я печатаю в основном на матовой фотобумаге для принтеров. Теперь о склейке. Сперва вырезаем по линиям прямоугольника заготовку шкалы. Затем обезжириваем алюминиевую шкалу (фото2). Наносим на обе заготовки клей ПВА. Даем чуть подсохнуть, аккуратно совмещаем обе заготовки и через фторопластовую пленку проглаживаем утюгом, имеющим температуру градусов 60С. Потом напильником (я обычно пользуюсь все время круглым, мелким) срезаем ненужную бумагу. Шилом протыкаем отверстия для крепления шкалы, собираем прибор в обратном порядке. ВСЕ!!! Смотрим фото 4. Ура! Чистая победа.

Да, еще чуть-чуть. Если предполагается, что прибор будет работать не только дома, но и на улице, то бумажную шкалу обязательно надо защитить слоем бесцветного лака. Я для этих целей всегда использую автомобильный бесцветный импортный лак в аэрозольной упаковке – «Body Acrylic». Успехов всем, до свидания. К.В.Ю.
