Как вытравить печатную плату

Здравствуйте дорогие читатели. В этой заметке хочу рассказать вам о моей приспособе для травления печатных плат в домашних условиях.

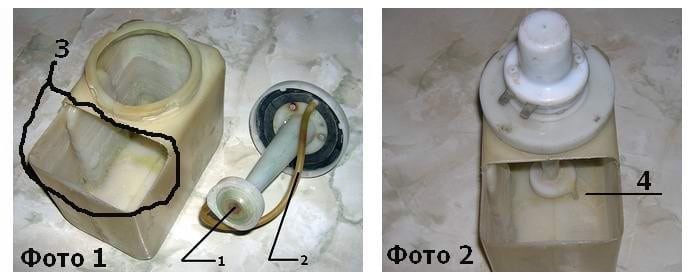

     Для этого нам потребуется бачек омывателя для лобового стекла автомобиля. Они бывают разной формы и имеют разные насосы, лучше всего подходит такой, что на фото 1. В самом корпусе бачка омывателя надо сделать отверстие 3 для загрузки печатных плат. Сетчатый фильтр 1 и гибкую трубку 2 следует из нашей системы удалить. Собираем все устройство, следя за тем, чтобы выходной патрубок 4 фото2, глядел вовнутрь.

     Для травления плат я всегда использую поваренную соль с медным купоросом (и дешево и сердито). И так, заливаем раствор в наш бачек, подвешиваем плату, так, что бы она полностью покрывалась раствором. Включаем двигатель омывателя в сеть с постоянным напряжением величиной порядка шести вольт (хотя он двенадцативольтовый). Этого напряжения вполне достаточно для того, чтобы обеспечить нормальное перемешивание раствора. Вообще, я бы сделал прерывистую работу этого устройства, например, пять секунд перемешивания и 20 секунд спокойного травления. Я это к тому, что мой двигатель, не помню от куда взявшийся, уж больно сильно жужжит и греется даже при пяти вольтах питания. При включении данного девайса мой котяра Тимофей смывается из дома мгновенно. Для ускорения процесса травления необходима увеличенная температура раствора, для этого я весь бачек ставлю в таз с горячей водой градусов 60-70 С?. Вот и все. Платы травятся очень быстро. До свидания. К.В.Ю. И запомните радиолюбизм это заболевание хроническое.
