Трансляционный усилитель низкой частоты
Усилитель трансляционный УЛТ-15Р
Усилитель трансляционный УЛТ-15Р предназначен для усиления сигналов звуковой частоты в трактах командных и вещательных передач.

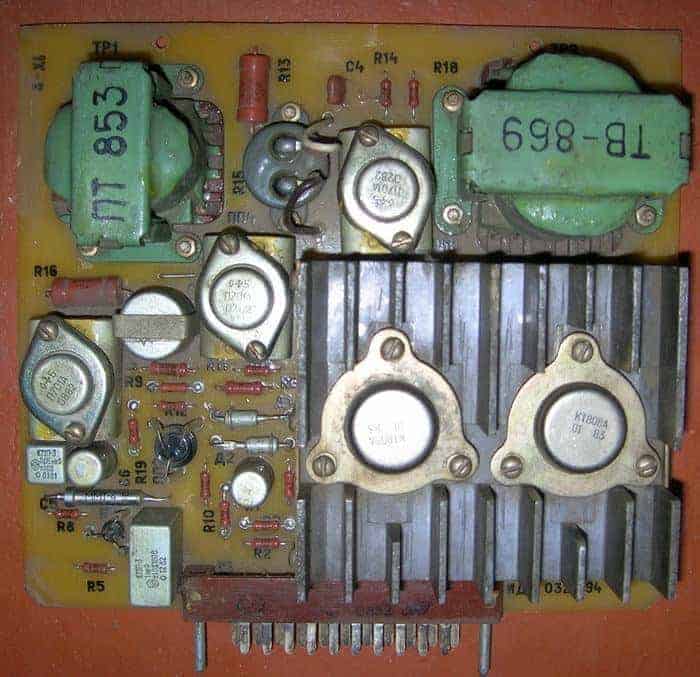

Обходя свои владения по заваленному радиохламом чердаке, наткнулся на усилитель от судовой громкоговорящей связи «Рябина», ну и решил, что может, кому пригодится. Усилитель отработанный, надежный.
Не имеет правда защиты от КЗ на выходе, поэтому приходилось все время клеить новые каркасы и перематывать выходные трансформаторы.
Напряжение на входе, В.............0,78±0,04
Сопротивление нагрузки, Ом ...60
Напряжение на выходе, В...........30
Нелинейные искажения, %.........4
Полоса частот, Гц ......................150… 6000
Напряжение питания, В.............24
Потребляемый ток, А.................1,5
Принципиальная схема усилителя приведена на рисунке 1. Усилитель содержит три каскада предварительного усиления собранных на транзисторах VT1,VT2,VT3 по схеме с общим эмиттером и оконечный двухтактный каскад на транзисторах VT4… VT7 с трансформаторным выходом, обеспечивающим нужное выходное напряжение на нагрузке. Напряжение питание первого каскада стабилизировано параметрическим стабилизатором, собранным на стабилитронах Д1, Д2 и резисторе R6. С помощью резисторов R1 и R3 устанавливают рабочую точку транзистора, соответствующую режиму А.
На эмиттер транзистора первого каскада подается напряжение отрицательной обратной связи, снимаемое со специально предназначенной обмотки, вывод 3 трансформатора ТР2. ООС частотозависимая, включающая в себя резистор R19, конденсаторы С5 и С6. Для увеличения термостабилизации режима работы каскада на транзисторах VT2 и VT3 в базовую цепь транзистора VT2 включен терморезистор R7. Применение в качестве транзистора VT3, транзистора с обратной проводимостью, позволило исключить переходную емкость между вторым и третьим каскадами. Рабочую точку данного каскада устанавливают с помощью резистора R9. Конденсатор С3 шунтирует сопротивление R13 по переменному напряжению усиливаемого сигнала. Это повышает общий коэффициент усиления всего усилителя. От величины его емкости зависит характеристика в области низких частот. Резистор R13, это резистор обратной связи по току, обеспечивающий устойчивую работу усилителя. Нагрузкой транзистора VT3 является согласующий трансформатор ТР1 — ПТ-853.
сердечник ШЛ10×16, провод ПЭТВ-2.
Обмотки 1 – 5, 2 – 4……1000 витков, D = 0,112 мм
Обмотка 9 – 10……………500 витков, D = 0,2 мм

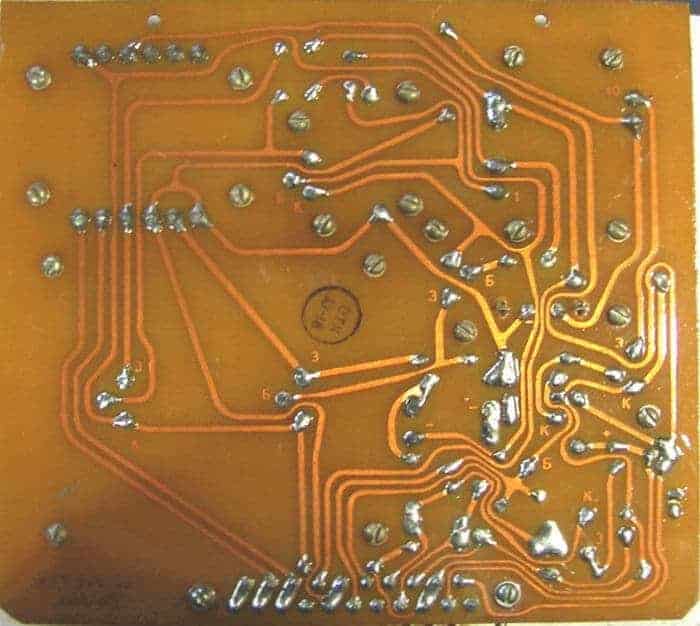

С его выходных обмоток сигналы в противофазе поступают на базы выходных составных транзисторов. С помощью резистора R16, включенного в цепь базового делителя, устанавливают режим работы класс АВ, исключающего появление нелинейных искажений типа ступенька в выходном сигнале. Конденсатор С4 так же повышает устойчивость работы усилителя, уменьшая возможность возбуждения УНЧ на высоких частотах. От величины его емкости зависит коэффициент усиления в области высоких частот. Терморезистор R15 стабилизирует рабочую точку работы транзисторов выходного каскада при изменении окружающей температуры. При самостоятельном изготовлении усилителя в качестве сердечника выходного трансформатора можно использовать сердечник от ТВК-110 и ТВК-110Л1.
