Простое зарядное для аккумуляторов

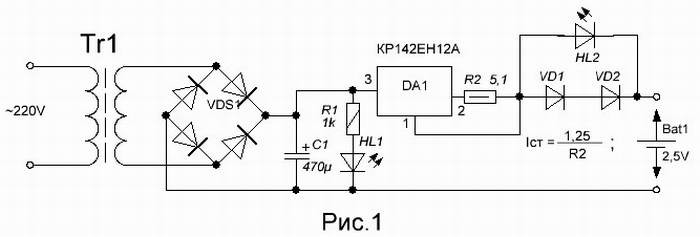

Зарядное устройство предназначено для зарядки двух аккумуляторов по 1.25 вольта стабильным током. Схема устройства показана на рисунке.

     В качестве стабилизатора тока используется отечественная микросхема КРЕН12А включенная соответствующим образом. Ток заряда фиксируется на уровне 250 миллиампер, но при желании, его можно изменить, рассчитав новое сопротивление резистора R2. Схема имеет индикатор протекания зарядного тока, реализованный на диодах VD1,VD2 и светодиода HL2, красного свечения. Сетевой трансформатор – любой малогабаритный на выходное напряжение шесть вольт. Диаметр провода вторичной обмотки должен соответствовать зарядному току и равен 0,7?Iзаряда =0,7?0,25 = 0,35мм."?" — это корень квадратный, почему то редактор движка сайта WordPress не хочет отображать полноценный значок квадратного корня. HL1 — индикатор включения зарядного, но я его поленился поставить. При прохождении зарядного тока на резисторе R2 – падает (R2?Iзаряда = 1,275В) примерно 1,3 вольта, на диодахVD1, VD2 падает примерно полтора вольта, это напряжение мало зависит от величины проходящего тока. Примерное падение напряжения на всей этой цепочке равно 2,8В. Для зарядки аккумуляторов необходимо примерно чуть более трех вольт. Действующее (среднеквадратическое) значение напряжение на выходе трансформатора – 6В, амплитудное — ?8,5В (Uдейств. ? ?2=6??(2 ) ?8,5В). Все оставшееся напряжение возьмет на себя микросхема, теперь интересно, какая мощность при этом на ней выделится – P = Uвсе оставшееся?Iзаряда ?2,8?0,25 ? 0,7Вт, а это говорит о том, что для микросхемы нужен не большой радиатор. Почему все примерно, да потому, что не существует однотипных элементов с одинаковыми параметрами, а для получения необходимых выходных параметров всей схемы и нужна регулировка. Все это я вам написал для того, чтобы немного подумав, вы смогли рассчитать схему зарядного под свои нужды.
