Зарядное со стабилизацией тока
Самодельные зарядные устройства для АКБ

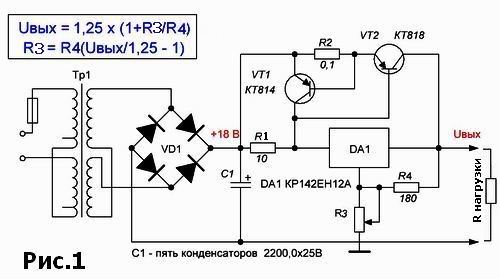

Эта статья является ответом на вопрос одного из посетителей сайта. Схема зарядного устройства для аккумуляторов приведена на рисунке 1.
Вообще схема является одной из типовых схем включения трехвыводного, регулируемого интегрального стабилизатора положительного напряжения LM317, российский аналог — КР142ЕН12А.
Схема работает следующим образом. При небольшом токе, протекающем через сопротивление нагрузки, схема ведет себя, как обычный стабилизатор напряжения, выходное напряжение, которого выставляется резистором R3. Сопротивление данного резистора можно рассчитать по приведенным формулам. При уменьшении сопротивления нагрузки, т.е. увеличении тока, протекающего через микросхему, увеличивается падение напряжения на резисторе R1. Когда напряжение на этом резисторе приблизится в напряжению открывания транзистора VT2, это примерно, где то 0,6 В, через последний начнет протекать часть тока нагрузки. Это значит, что после определенной величины нагрузочного тока, весь основной ток примет на себя мощный транзистор. Максимальный ток стабилизатора в данном случае будет ограничиваться максимальным током коллектора примененного транзистора. Но в схеме есть система ограничения тока, состоящая из транзистора VT1 и резистора R2. В данном случае резистор R2 является датчиком тока и от его величины будет зависеть уровень его ограничения. Схема ограничения тока работает следующим образом. Допустим, по какой-то причине увеличился ток, протекающий через транзистор VT2, увеличилось и падение напряжения на резисторе R2 – датчике тока. Когда это напряжение достигнет примерно опять-таки же 0,6 В, начнет открываться транзистор VT1 и собой шунтировать переход база-эмиттер транзистора VT2, уменьшая тем самым его ток коллектора. Наступает режим ограничения тока. При сопротивлении резистора R2 0,1 Ом и учитывая, что для открывания кремниевых транзисторов необходимо напряжение примерно 0,6 В, получим, что ограничение тока наступит примерно на уровне 6 А. I = U/R = 0,6/0,1 = 6.
Недостатком этой схемы является невозможность плавной регулировки выходного стабильного тока, но если это зарядное будет использоваться для зарядки однотипных аккумуляторов, то этим можно пренебречь. Выбор диодов зависит, конечно, от тока нагрузки. Если зарядное будет использоваться для автомобильных аккумуляторов, то в качестве сетевого трансформатора можно использовать ТС-180. Как его перемотать прочитайте здесь. Успехов. К.В.Ю.
13 комментариев к “Зарядное со стабилизацией тока”
Где показано R1 в схеме
А какой аналог тразисторов для зарядки авто аккумуляторов 60 ампер ? Вместо КТ818 можно поставит 2SA194. Какой номинал резистор R3 для зарядки аккумулятора 60 ампер ?
А какой аналог тразисторов для зарядки авто аккумуляторов 60 ампер ? Вместо КТ818 можно поставит 2SA194. Какой номинал резистор R3 для зарядки аккумулятора 60 ампер ?
У меня некорректые цифры получается можете в примере показать расчёт резистора R3 для зарядки авто аккумуляторов 60 ампер
Здравствуй, Валико. Я не занимался стабилизаторами тока с такими параметрами. При токах 60А использовать один управляющий транзистор не целесообразно, по крайней мере для обеспечения необходимой надежности, лучше распределить этот ток между несколькими транзисторами. Хорошая схема опубликована в журнале «Радио» №10 за 2002г. стр 33. Большим плюсом в этой схеме — возможность плавной регулировки тока стабилизации. С транзисторами 2SA194 я не работал. В данный момент схема в статье исправлена, на этот счет я Вам написал письмо. Сейчас R3 это R2. Примерная формула расчета R3 = 0,6/Iстаб = 0,6/60 = 0,01 Ом, при этом его мощность должна быть Р = 60 х 60 х R2 = 3600 х 0,01 = 36Вт !!!
транзисторы 2SA194 это мощный аналог КТ818,
Я имел ввиду для зарядки 60 амперный авто аккумулятора с зарядным током 6 ампер. Почтовый адрес у меня изменился
Большое Вам Спасибо
Здравствуй, Валико. Ты наверное ошибся, емкость аккумулятора измеряется не в амперах, а в амперчасах. Для 6А твой транзистор должен подойти.
А как можно плавно регулировать зарядный ток от 0 — до 6 ампер на схеме, Большое Вам Спасибо
В этой схеме нет регулировки тока. Схема с возможностью регулировки тока помещена в статье «Зарядное устройство с токовой стабилизацией»
Допустим, ток нагрузки 10 Ампер. Срабатывает схема ограничения на уровне 6 ампер через силовой транзистор. Остальной ток пойдет через резистор R1 и микросхему стабилизатора DA1. Микросхема ограничит этот ток на уровне 1,5 Ампера (если не ошибаюсь для LM317), если раньше не сгорит R1. Возможно такое?
Тривет, Влад. Следуя твоим рассуждениям, остальной ток, это 4А. По закону Ома, такой ток, проходя через резистор R1 = 10 Ом, вызовет падение напряжения на нем 4А х 10 Ом = 40 В. А входное напряжение питания всего 18В. Значит не какого остального тока не будет. Это с одной стороны, а с другой: входное напряжение питания = 18, выходное = 12, значит на резисторе и микросхеме упадет всего 18-12=6 вольт. Даже, если микросхему пробьет, и все это напряжение упадет на данном резисторе, то ток = U/R = 6/10 = 0,6 ампер. Опять не получается остального тока.
Ясно, спасибо!
Если на место R2 поставить переключатель с набором разных сопротивлений (0,1;0,2;0,6 Ом)то можно регулировать ток.
Конечно можно, многие так и делают, только переключатель должен быть рассчитан на соответствующий ток. И коммутацию производить лучше без аккумулятора, это продлит срок службы контактов переключателя.
